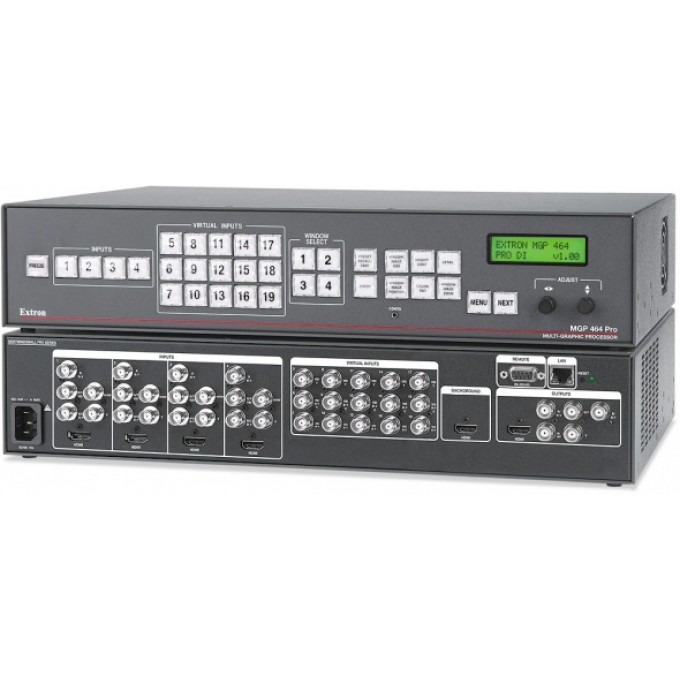

Четырёхоконный видеопроцессор с поддержкой HDCP EXTRON MGP-464-PRO-DI

MGP 464 Pro – это мощный многооконный процессор Extron высокого разрешения, обеспечивающий одновременный вывод четырёх изображений на один экран. Полная HDCP-совместимость на всех видеовходах и выходах HDMI гарантирует надёжную презентацию защищённого контента. MGP 464 Pro предлагает возможностью подключения к входу HDMI для фонового видео, что позволяет размещать окна поверх «живого» видео и обеспечивает каскадирование нескольких процессоров для создания дополнительных окон на выходе. MGP 464 Pro также предлагает два одновременных выхода, которые выводят видеосигналы HDMI и RGBHV, что способствует упрощению интеграции с различными устройствами отображения. MGP 464 Pro представляет собой идеальное решение для инсталляций, где необходимо параллельное отображение критически важных графических данных и видеоконтента, выводимых от нескольких источников.

Обеспечивается поддержка широкого ряда входных источников, включая HDMI, компьютерное видео с разрешением 1920x1200, композитное видео, HDTV 1080p/60 и 2K. MGP 464 Pro также выпускается с входами HDMI и 3G‑SDI/HD‑SDI в качестве опции. Встроенный матричный коммутатор на входах и множество высокопроизводительных видеоскалеров позволяют скалировать любые доступные входы в количестве до 19 и выводить их в четырёх окнах для отображения в режиме «картинка в картинке» (PIP). Дополнительно MGP 464 Pro выводит сигналы с различными разрешениями по выбору, включая как компьютерное видео 1920x1200, HDTV 1080p/60 и 2K, так и аналоговое RGB или компонентное видео, в том числе HDMI.

Для улучшения и упрощения интеграции источников и дисплеев MGP 464 Pro использует уникальную технологию Extron Key Minder^®. Для HDMI-сигналов, содержащих защищённые данные, Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой и надёжной коммутации в рамках профессиональных AV‑систем. При получении HDCP-зашифрованного входного источника HDMI процессор MGP 464 Pro выводит зелёный сигнал на любой видеовыход, подключённый к дисплею без поддержки HDCP. Таким образом, обеспечивается моментальное визуальное подтверждение того, что материал защищён от копирования и не может отображаться на данном дисплее.

MGP 464 Pro предлагает целый набор продвинутых функций, которые обеспечивают индивидуальные режимы отображения, включая расположение окон в режиме PIP, регулировку размера и масштаба изображения, настройку приоритета, стоп-кадр (Freeze), окантовку окон с возможностью подбора цвета и добавление текста. Процессор включает в себя регуляторы точной настройки изображений и окон для неограниченных вариантов отображения источника в режиме PIP. Окна могут появляться и исчезать при использовании изящных эффектов, включая растворение и вытеснение, в результате чего создаются профессиональные, качественные презентации, состоящие из нескольких изображений.

Благодаря встроенному накопителю графики Graphic Still Store снимки экрана с текущего выхода можно сохранять для использования в качестве фонового изображения. Как альтернатива с компьютера через порт Ethernet можно загрузить растровую графику BMP, которая в дальнейшем может быть использована на заднем плане. Дополнительно «живое» видео от источника HDMI может также выступать в качестве фонового плана для любой презентации. Файлы изображений, сохранённые на MGP 464 Pro, могут быть загружены в компьютер через Ethernet-подключение для архивирования.

MGP 464 Pro предлагает полнофункциональный интерфейс управления на передней панели для понятного и удобного как для интегратора, так и для пользователя доступа ко всем функциям. Удалённое управление MGP 464 Pro может осуществляться по RS‑232 с помощью SIS™ от Extron, набора базовых команд «Simple Instruction Set». Возможность управления по Ethernet обеспечивает удалённый контроль и поддержку с любого компьютера с веб‑браузером. Дополнительно, входящая в комплект программа управления на базе Windows^® обеспечивает полную функциональность MGP 464 Pro в реальном времени. Это программное обеспечение осуществляет управление всеми функциями и вариантами конфигурации, включая регулировку положения и размера окон, настройку виртуальных входов видео, в том числе включая накопитель Graphic Still Store.

• Объединяет входные источники HDMI, 3G‑SDI, RGB высокого разрешения, компонентное, композитное и S‑видео для вывода в четырёх окнах одного дисплея
• Входы: четыре универсальных аналоговых видеовхода на разъёмах BNC для RGBHV с разрешениями до 1920x1200 и 2K, компонентного видео с разрешением до 1080p/60 HDTV, S‑видео или композитного сигнала; 15 виртуальных входов для видео на BNC‑разъёмах принимают различные комбинации источников композитного, компонентного и S‑видео; вход HDMI для фонового «живого» видео; а также опциональные входы: четыре HDMI или два 3G‑SDI/HD‑SDI и два HDMI
• Выходы: скалируемый выход «картинка в картинке» на разъёмах HDMI и BNC для сигналов RGBHV, RGBS, RGsB или компонентного видео HD
• Вывод форматов RGB, компонентного видео HDTV и HDMI с поддержкой HDCP — MGP 464 Pro одновременно выводит аналоговое компьютерное видео RGB или компонентные видеосигналы HDTV, а также цифровое видео HDMI для совместимости практически с любым дисплеем.
• Входы HDMI и 3G‑SDI/HD‑SDI в качестве опции — MGP 464 Pro выпускается в конфигурации либо с четырьмя входами HDMI, либо с двумя входами HDMI и двумя 3G‑SDI/HD‑SDI. Благодаря этим входам обеспечивается простая интеграция цифровых видеоисточников в AV‑системы, а в сочетании с выходом HDMI они позволяют MGP 464 Pro функционировать в рамках полностью цифровой видеосистемы. Видеопроцессор с интерфейсом 3G‑SDI/HD‑SDI соответствует стандартам цифрового видео высокого разрешения SMPTE 424M и SMPTE 292M.
• Поддержка HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключенного источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Key Minder^® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на один или несколько дисплеев.
• Выходные разрешения по выбору от 640x480 до 1920x1200, включая HDTV 1080p/60 и 2K
• Функции настройки в режиме «картинка-в-картинке» (PIP) для регулировки положения, размера, масштаба и порядка очерёдности окон; выбор цвета фона и окантовки окон
• Видеонакопители графики Graphic Still Store позволяют использовать на заднем плане снимки экрана или предварительно загруженную информацию — это мощная функция обеспечивает возможность сохранять в памяти снимки экрана с текущего выхода или загруженную растровую графику BMP. Файлы изображений, сохранённые на MGP 464 Pro, могут быть загружены на компьютер в формате BMP для архивирования.
• Фоновые изображения могут быть использованы для создания тематических мультимедийных презентаций — изображение, сохранённое в накопителе Graphic Still Store, может выводиться на задний план четырёх окон с видео или графикой, тем самым создавая тематическую мультимедийную презентацию. Устройство может хранить до шести полноэкранных изображений высокого разрешения, предлагая простой способ отображения часто используемых картинок, например, логотипа компании.
• Выделенный вход HDMI для фонового «живого» видео — в дополнение к Graphic Still Store компьютерное «живого» видео высокого разрешения или HDTV от источника HDMI может быть использовано в качестве фона для любой презентации. Вход HDMI для фонового видео также применяется при размещении двух или трёх процессоров MGP 464 Pro или MGP 462xi Pro каскадом для создания крупноформатных экранов с количеством окон от шести до двенадцати.
• Режим эмуляции EDID даёт возможность выбора разрешения и частоты обновления для обеспечения надёжного функционирования — MGP 464 Pro позволяет определить частоту входного сигнала и обеспечить корректный обмен данными с видеоисточником.
• Возможность каскадирования MGP 462xi Pro или MGP 464 Pro для создания дополнительных окон — два или три процессора MGP 462xi Pro или MGP 464 Pro могут быть размещены каскадом для создания крупноформатных дисплеев с количеством окон от шести до двенадцати.
• Переходные эффекты окон, включая растворение, вытеснение и резкую смену кадра — окна могут появляться и исчезать с изображений, используя эффекты растворения, вытеснения и простой смены кадров, в результате чего создаются профессиональные презентации с плавными переходами.
• Виртуальные видеовходы позволяют комбинировать широкий ряд источников композитного видео, S‑видео и компонентного сигнала стандартного разрешения — для компонентного видео стандартного разрешения, S‑видео и композитного видео доступны 15 виртуальных видеовходов. Виртуальные входы принимают до 15 источников композитного видеосигнала, пять компонентных видеоисточников, пять сигналов S‑видео или пять подключений композитного видео; возможно также сочетание всех трёх форматов в самых разных комбинациях для выполнения требований различных инсталляций.
• «Настоящий» матричный коммутатор с комбинацией входов/выходов 19х4 — встроенный матричный коммутатор на 19 входов и четыре выхода позволяет маршрутизировать любой входной источник к любому или всем четырём окнам. Это обеспечивает максимальную гибкость при создании, подстройке и управлении многооконными презентациями.
• Автоподстройка изображения Auto-Image™ — MGP 464 Pro автоматически оптимизирует изображение в соответствии со скалируемым выходным разрешением, устраняя необходимость в сложной процедуре настройки.
• Управление стоп-кадром (Freeze) — любое изображение в PIP-окне может быть остановлено c помощью интерфейса управления на передней панели, через RS‑232 или RS‑422 или Ethernet.
• Наложение текста для маркировки окон — к каждому PIP-окну можно добавить надпись, состоящую из 16 знаков, при помощи команд RS‑232 или RS‑422 либо через Ethernet-управление. Предлагаются индивидуальные опции, позволяющие выбрать положение текста и цвет, размер шрифта, прозрачный или цветной фон, а также текстовую рамку.
• Функции настройки изображения каждого окна, включая цвет, оттенок, яркость, контрастность и детализацию
• Пользовательские предустановки — предустановки с запоминанием для каждого входа для сохранения в памяти и восстановления настроек оптимизированного изображения.
• 128 пресетов параметров окон для создания многооконных конфигураций — доступны стандартные предустановки окон в количестве до 128, и каждая включает в себя заводские настройки для PIP-окон. Эти конфигурации можно индивидуально подстроить для быстрого сохранения и восстановления размера, положения и порядка очерёдности для всех окон, кроме этого, можно восстановить предварительно сохранённое фоновое изображение.
• Обнаружение «pulldown» 3:2 NTSC и 2:2 PAL — усовершенствованные технологии для обработки отснятого на плёнку материала максимально повышают детализацию и резкость изображения для источников NTSC или PAL.
• Управление соотношением сторон экрана — соотношение сторон выводимого на окна видеосигнала может регулироваться при помощи режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
• Quad-стандарт декодирования видео — MGP 464 Pro использует цифровой четырёхлинейный адаптивный гребенчатый фильтр для декодирования форматов NTSC 3.58, NTSC 4.43, PAL и SECAM и их интеграции в системы по всему миру.
• Встроенные тестовые таблицы для калибровки и установки — MGP 464 Pro предлагает несколько тестовых таблиц, которые включают кроп-фактор, сетчатые поля, градацию серого на 16 оттенков, цветные полосы, пиксельную сетку, линейный градиент, белое поле, сетчатые поля 4 x 4 для использования с видеостенами, три шаблона соотношения сторон (1.78, 1.85 и 2.35), кроп-факторы для установки окон рядом друг с другом, а также две таблицы для полного заполнения экранов 4:3 и 16:9 изображениями формата 4:3. Он также предлагает режим Blue only («Только синий») для правильной настройки уровней цвета и оттенка изображения.
• Мониторинг и управление по Ethernet — благодаря Ethernet можно управлять процессором MGP 464 Pro и проводить его активный мониторинг по сетям LAN, WAN или Интернет.
• Порт управления по RS‑232 и RS‑422 — с помощью команд последовательного интерфейса возможны управление и настройка MGP 464 Pro в программе управления Extron на базе Windows^® или интеграция устройства в систему управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
• Защитная блокировка передней панели — предотвращает неавторизованный доступ на незащищённых объектах. В режиме блокировки требуется ввод заданной комбинации кнопок для управления MGP 464 Pro с передней панели.
• Монтаж в стойку высотой 2U, металлический корпус в полную ширину стойки в комплекте с креплениями
• В комплекте фиксаторы LockIt^® для кабеля HDMI
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• MGP 464 Pro DI - Четыре окна, 4 HDMI-входа / партномер 60-1259-02
• MGP 464 Pro 3G-SDI - 4 окна, 2 входа 3G/HD-SDI и 2 HDMI / партномер 60-1259-03
