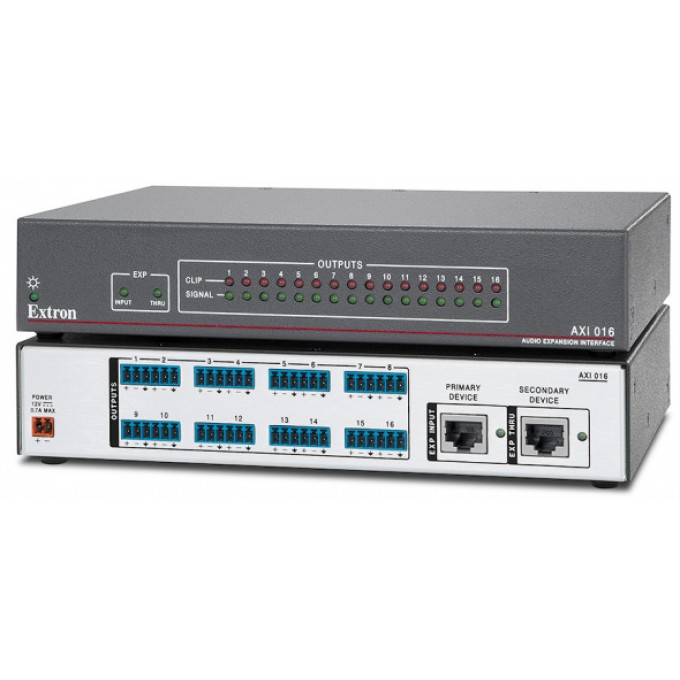

Интерфейс расширения аудио на шестнадцать выходов EXTRON AXI-016

AXI 016 представляет собой интерфейс расширения аудио Extron на 16 выходов шириной в половину стойки для систем с использованием аудиопроцессоров DMP 128 Plus. AXI 016 подключается к порту расширения EXP на DMP 128 Plus, превращая матричный процессор из устройства на 8 выходов в устройство на 24 выхода. И поскольку весь процесс высококачественной обработки DSP с низкой задержкой выполняется на подключённом процессоре DMP 128 Plus, отдельная настройка для AXI 016 не требуется. Интерфейс расширения аудио AXI 016 также поддерживает аудиосистемы с обработкой DSP, которые построены на базе матричного коммутатора DTP CrossPoint^®.

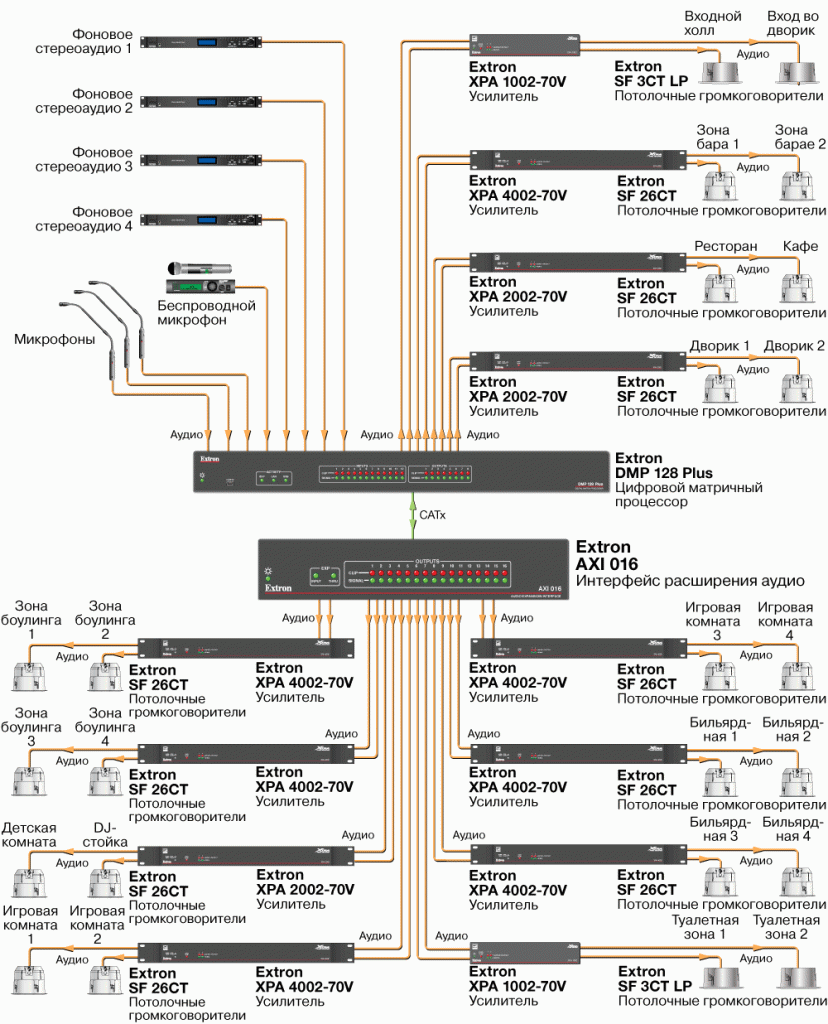

Предлагая 16 аналоговых выходов в одном компактном корпусе 1U шириной в половину стойки, AXI 016 обеспечивает проектировщиков AV-систем мощным инструментом для создания проектов с DMP 128 Plus, которые поддерживают распределённые акустические системы более крупного масштаба, что ранее было невозможно при использовании только одного DSP-процессора DMP 128 Plus.

Порт расширения DMP EXP позволяет соединить AXI 016 с устройством DMP 128 Plus по одному экранированному кабелю CAT 6. Таким образом, создаётся система с 24-мя выходами на 24 бита/48 кГц, что позволяет конфигурировать крупномасштабные распределённые акустические системы при задействовании меньшего количества аппаратных средств. Проектировщики могут создавать гибкие и более сложные сценарии управления выходным сигналом, тем самым расширяя возможности одного процессора DMP 128 Plus. Порт расширения DMP EXP на матричных коммутаторах DTP CrossPoint^® от Extron предоставляет интегратору возможность значительно расширить количество доступных выходов аудио в рамках новой или уже установленной системы DTP.

Модели DMP 128 Plus включают в себя расширенную матрицу для микширования, позволяя отдельно получать и распределять все выходы, в том числе 16 выходов шины расширения, используемых на AXI 016, от любого входа. При работе с моделью DMP 128 Plus AT аудиоисточники от сети Dante также могут обрабатываться и распределяться к выходам AXI 016.

Весь функционал ProDSP легко настраивается при помощи программного обеспечения DSP Configurator. Настраиваемая экранная раскладка предоставляет быстрый доступ ко всем инструментам обработки цифровых аудиосигналов. Благодаря этому проектировщики могут получить быстрый доступ к обзору всей аудиосистемы одновременно, включая блоки обработки и маршрутизацию сигналов.

• Добавляет шестнадцать каналов аналоговых выходов линейного уровня к системе DMP 128 Plus — закладывает основу экономичного подхода, при котором мощные системы более крупного масштаба могут функционировать на базе одного процессора DMP 128 Plus.
• Подключается к порту расширения EXP на DMP 128 Plus по экранированному кабелю CAT 6

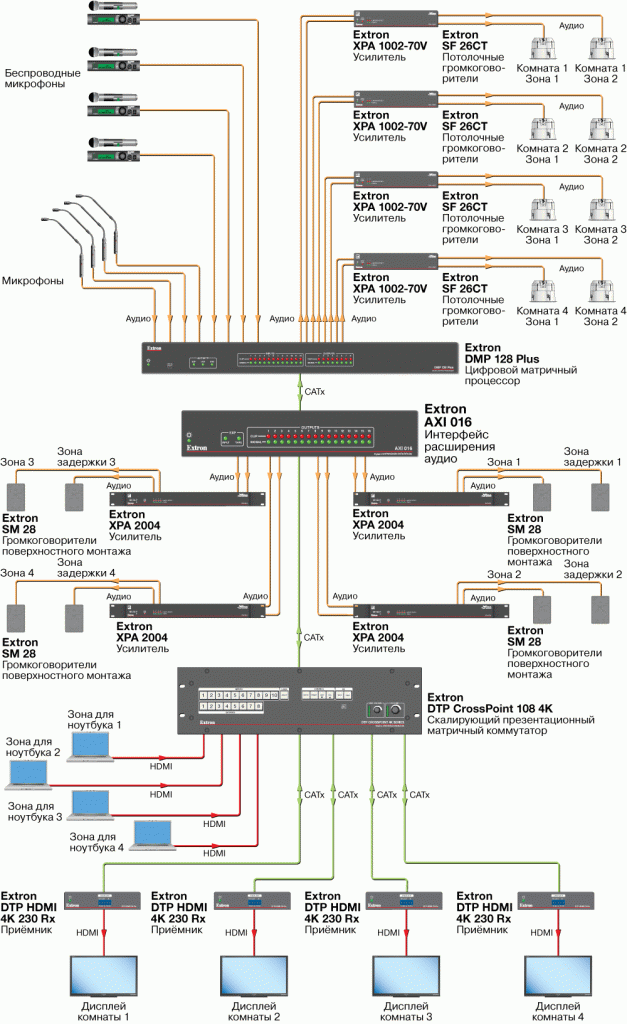

• Поддерживает системы DSP, которые интегрируют DMP 128 Plus и DTP CrossPoint — EXP-порт коммутатора DTP CrossPoint может соединяться с EXP-портом процессора DMP через порт THRU на AXI 016 для функционирования в качестве одной интегрированной системы.
• Светодиодные индикаторы наличия сигнала, клиппинга и статуса порта на передней панели — на передней панели AXI 016 расположены светодиодные индикаторы каждого выхода и порта для мониторинга наличия сигнала и активности порта в режиме реального времени. Отдельный LED-индикатор для каждого выхода загорается в качестве предупреждения в случае обнаружения клиппинга сигнала.
• Высокая плотность размещения выходов: в компактном корпусе 1U шириной в половину стойки вмещаются 16 аналоговых выходов
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока. Этот модуль питания совместим с монтажными креплениями ZipClip 100 и ZipClip 200.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• AXI 016 - Интерфейс расширения аудио на 16 выходов / партномер 60-1690-01
