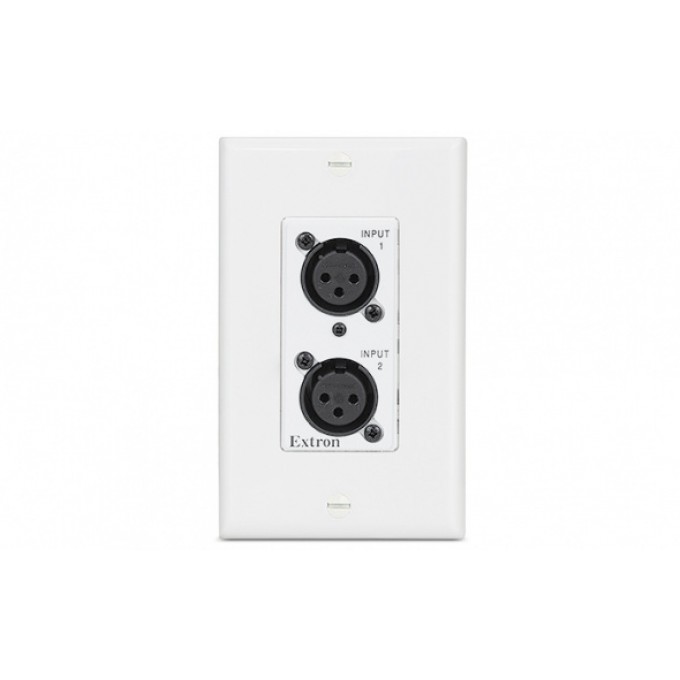

Аудиоинтерфейс Dante на 2 входа, 2 выхода - настенная панель в стиле Decorator EXTRON AXI-22-AT-D

AXI 22 AT D – это интерфейс аудио Extron в формфакторе одноганговой панели Decorator для интегрирования двух микрофонных/линейных источников в аудиосистему на базе интерфейса Dante^®. Он имеет два аудиовхода с разъёмами XLR и отключаемое фантомное питание 48 В для подключения и подачи питания конденсаторным микрофонам, а также регуляторы усиления на каждом входе. AXI 22 AT D также предлагает два линейных выхода, расположенные на обратной стороне, для распределения любых двух каналов Dante от сети к аналоговому входу конечного устройства либо для подключения к опциональной, дополнительной настенной панели с двумя выходами XLR или выходами RCA. AXI 22 AT D взаимодействует с любым аудиопроцессором с интерфейсом Dante (например, с DMP 128 Plus AT от Extron) в рамках стандартной локальной сети и может получать питание через PoE. Это позволяет передавать из центральной аппаратной стойки двунаправленные сигналы аудио и питание по одному сетевому кабелю.

AXI 22 AT D принимает два аналоговых источника микрофонного/линейного уровней и оцифровывает их на 24‑бит для вывода через Dante. Устройство подключается к сети Dante по Ethernet, используя стандартные сетевые IP‑протоколы. Это избавляет от необходимости тратить время и ресурсы на проводку длинных аналоговых кабелей микрофонного/линейного уровней от аудиопроцессора к каждому настенному коробу, напольному лючку или предмету мебели. Проектировщики аудиосистем легко могут создать крупномасштабную аудиосистему с помощью интерфейсов AXI 22 AT D в формфакторе настенной панели, подключив каждый из них к центральной стойке с оборудованием в рамках стандартной сетевой инфраструктуры.

Для дополнительного удобства интеграции интерфейсы AXI 22 AT D в формфакторе настенной панели могут удаленно получать питание с помощью функции «Power over Ethernet» (PoE) при помощи инжекторов питания XTP PI 100 или XTP PI 400 от Extron, сетевых коммутаторов с PoE или инжекторов PoE типа «midspan».

AXI 22 AT D может принимать любые два аудиоканала из сети Dante и передавать их через свои два выхода линейного уровня, расположенные на обратной стороне. Эти выходы могут быть подключены к усилителю или опциональной одноганговой настенной панели Decorator от Extron c двумя выходами аудио XLR или двумя выходами аудио RCA. Выходы XLR оптимальны для записи или вспомогательной системы звукоусиления (ALS).

Технология Dante обеспечивает возможность масштабирования аудиосистемы по локальной сети, используя стандартные интернет-протоколы. Устройства Extron с Dante образуют полнофункциональную систему распределения аудио, и для создания эффективной системы с возможностью расширения они могут интегрироваться с другими устройствами, оснащенными технологией Dante. Они отвечают целому ряду требований различных проектов к распределению аудиосигналов.

Для создания сети устройств Extron с поддержкой Dante, включая настенные панели AXI 22 AT D, требуется программное приложение Dante Controller. ПО Dante Controller используется для удобства назначения выхода на AXI 22 AT D к входу на устройстве с интерфейсом Dante, например, на DMP 128 Plus AT от Extron. Аналогичным образом выход на устройстве с интерфейсом Dante может быть назначен к одному из выходов линейного уровня на AXI 22 AT D.

• Входы: два входа для балансного аудио микрофонного/линейного уровней на 3-полюсных разъёмах XLR
• Выходы: два выхода для балансного или небалансного аудио линейного уровня на 6-полюсных разъёмах под зажим - 3,5 мм
• Два микрофонных/линейных входа на разъёмах XLR для вставки аудио в сеть Dante^® — каждый вход оснащён функцией выбора фантомного питания 48 В и поворотной регулировкой усиления с фиксированными позициями.
• Два выхода линейного уровня на разъёмах под зажим на задней панели извлекают аудиосигналы из сети Dante — два выхода линейного уровня расположены на обратной стороне и могут быть использованы для распределения любых двух каналов Dante от сети к усилителю или для подключения к опциональной дополнительной настенной панели Extron с двумя выходами XLR или RCA. Выходы XLR оптимальны для записи или вспомогательной системы звукоусиления (ALS).
• Аудиосеть Dante обеспечивает широкий диапазон возможностей расширения — аудиооборудование с поддержкой Dante, в том числе AXI 22 AT D, обеспечивает возможность масштабирования с целью создания более крупных аудиосистем в рамках локальной сети, используя стандартные Интернет-протоколы.
• Аналого-цифровые и цифро-аналоговые преобразователи 24 бита студийного класса с выбором частот до 96 кГц — профессиональные преобразователи полностью сохраняют целостность исходного аудиосигнала с возможностью изменения частоты семплирования через приложение Dante Controller.
• Регуляторы усиления на входах и переключатели фантомного питания скрыты за защитной панелью — для предотвращения случайного изменения настроек все функции управления скрыты за съёмной защитной крышкой на передней панели.
• Входы аудио на разъёме XLR для прямого подключения к микрофону
• Опциональные дополнительные настенные панели WPD 102 XLRM и WPD 102 RCA от Extron c двумя выходами XLR или RCA — настенные панели WPD 102 XLRM и WPD 102 RCA в стиле Decorator от Extron могут быть подключены к выходам линейного уровня на AXI 22 AT D для обеспечения двухгангового монтажа в стену с входами XLR для аудио и выходами XLR или RCA.
• Функция «Power over Ethernet» позволяет AXI 22 AT D получать питание по одному кабелю Ethernet, устраняя необходимость в локальном блоке питания
• Монтаж в прилагаемую одноганговую настенную панель Decorator — одноганговая настенная панель в стиле Decorator выпускается в чёрном или белом цвете для сочетания с различным интерьером.
• Надёжный, энергосберегающий универсальный внешний блок питания доступен в качестве опции; партномер - 70‑1175‑01 — блок питания международного стандарта обеспечивает высокую надёжность и низкое потребление тока, снижающие эксплуатационные расходы. Он поставляется с монтажным набором ZipClip 50 для надёжной установки блока питания Extron на большинстве поверхностей, включая столы и кафедры.

• AXI 22 AT D - Аудиоинтерфейс Dante на 2 входа, 2 выхода - Decorator, цвет чёрный / партномер 60-1517-02
• AXI 22 AT D - Аудиоинтерфейс Dante на 2 входа, 2 выхода - Decorator, цвет белый / партномер 60-1517-03

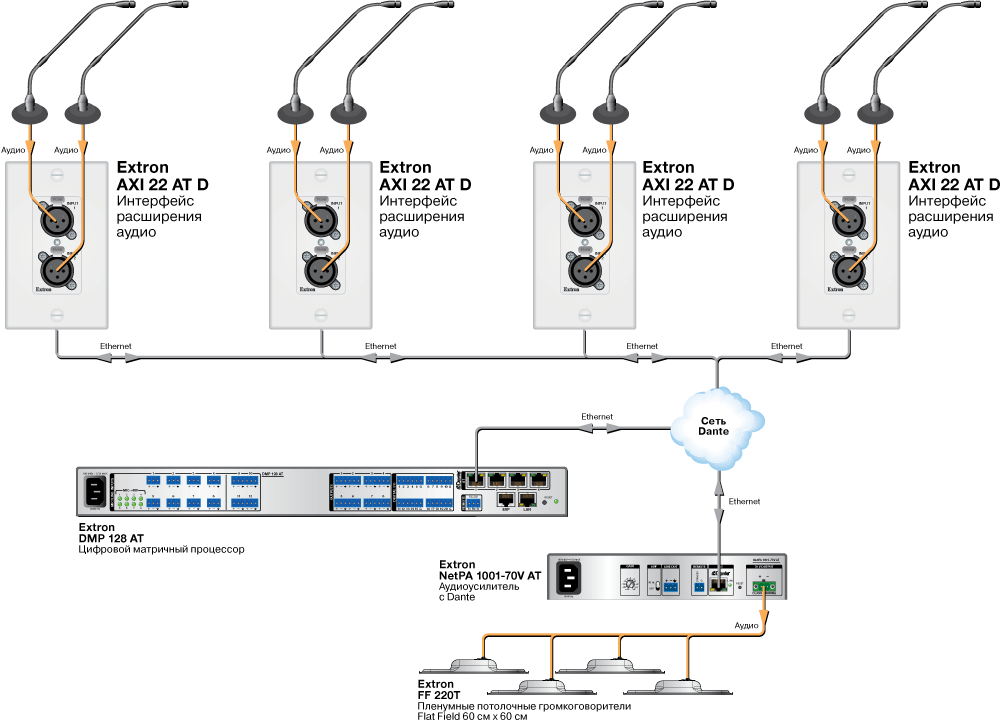

Удобство удалённой интеграции микрофонов с помощью технологии Dante и стандартной сетевой инфраструктуры Ethernet вместе с сетевым усилителем NetPA от Extron.

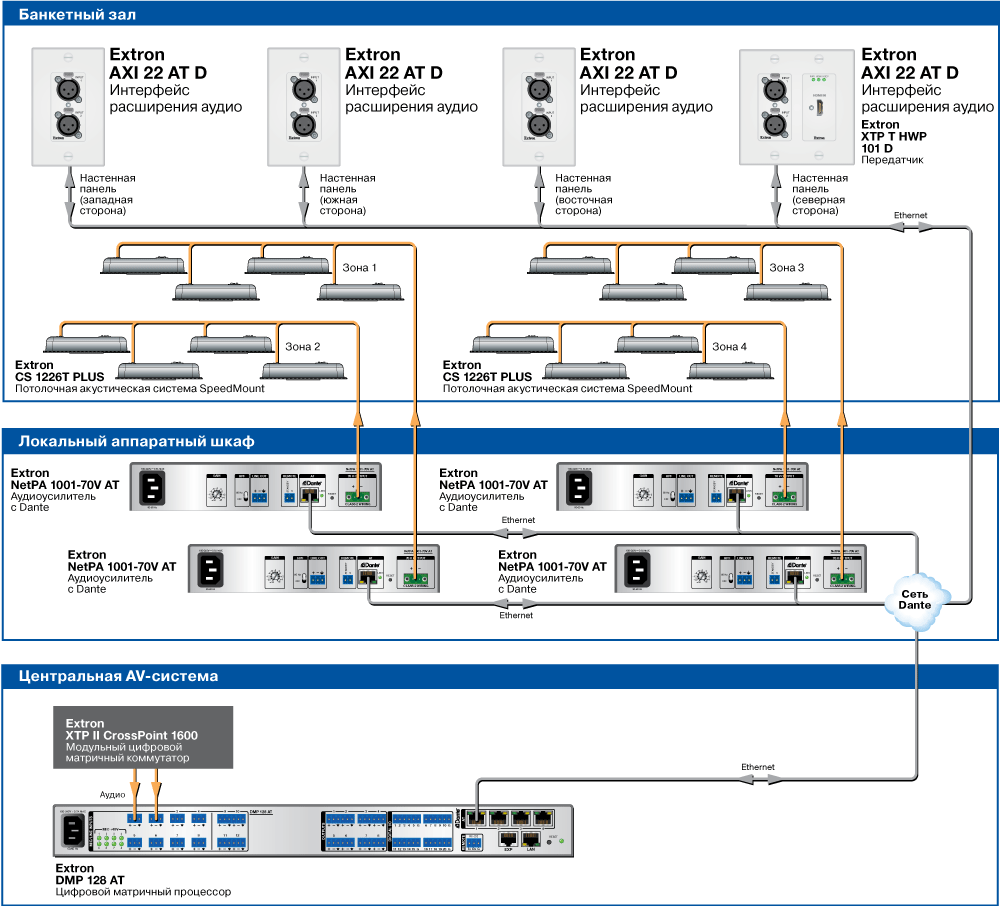

Интеграция настенных подключений для микрофонов через технологию Dante и стандартную локальную сеть вместе с сетевыми усилителями мощности NetPA от Extron

Точки удобного доступа для подключения микрофонов и камеры и записи аудио, используя технологию Dante и стандартную сетевую инфраструктуру Ethernet
