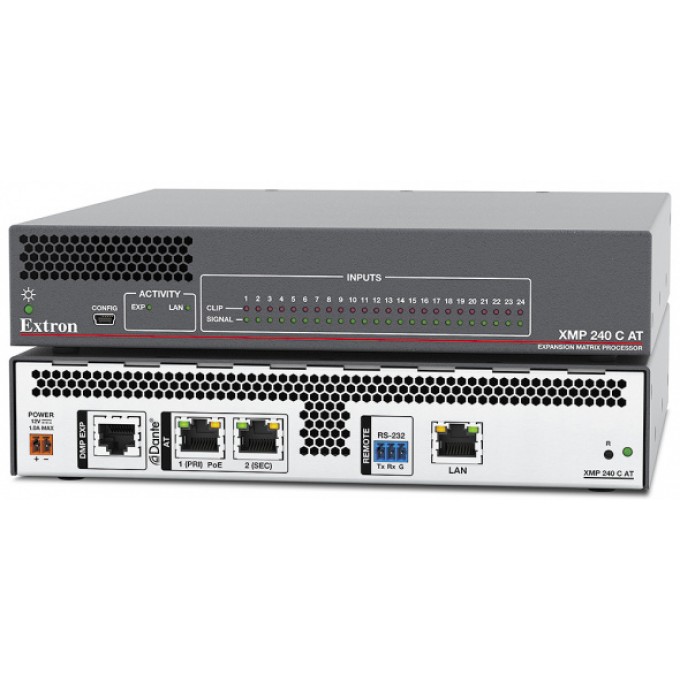

Матричный процессор расширения с 24 каналами AEC и Dante EXTRON XMP-240

• 24 канала подавления акустического эха (AEC)
• Аудиосеть Dante с поддержкой Dante Domain Manager и стандарта AES67
• Расширенная матрица для микширования с обработкой входных и выходных сигналов
• Функция FlexInput на всех входах для выбора входного источника
• Макросы позволяют выстраивать последовательность команд, которые можно передавать на локальное устройство или на внешние устройства через порт LAN
• Компактный корпус шириной в половину стойки

Возможность подключения до 48 источников и 48 конечных точек через аудиосеть Dante или стандарт AES67 делает процессор XMP 240 идеальным решением для проектов, в которых требуется использование большого количества сетевых устройств. Поддержка Dante Domain Manager обеспечивает такие возможности, как аутентификация пользователей, система защиты на основе ролей и беспрепятственное расширение систем Dante по любой инфраструктуре сети.

На всех входах процессора XMP 240 предлагается функция выбора источника FlexInput для маршрутизации любого сетевого аудиовхода или входного порта расширения к необходимому каналу DSP. Это позволяет XMP 240 обрабатывать аудио, поступающее от любого источника, применяя полный функционал DSP-обработки, включая AEC.

Для поддержки крупномасштабных систем конференц-связи XMP 240 имеет 24 канала эффективного эхоподавления AEC от Extron и настраиваемую функцию подавления шумов. Подавление акустического эха AEC необходимо для качественной удалённой связи между переговорными комнатами; оно обеспечивает отчётливое естественное общение между всеми участниками. Обработка AEC справляется и с такими случаями повышенной сложности, как, например, если обе стороны говорят одновременно или когда на ближнем конце используются беспроводные микрофоны. В основе функции AEC от Extron лежит продвинутый алгоритм, обеспечивающий реализацию эхоподавления для оптимальной разборчивости сигнала даже в сложных условиях.

Программное обеспечение DSP Configurator упрощает настройку AEC и функции подавления шумов с помощью удобного в использовании интерфейса, который обеспечивает измерение в реальном времени таких параметров, как подавление возвратного эха (ERL), отношение мощностей неподавленного и подавленного эхосигналов (ERLE) и общее снижение уровня эха (TER). Оповещения появляются, когда показатель ERL выходит из рекомендуемого диапазона значений для подавления акустического эха, а шаблоны DSP обеспечивают стартовые точки для создания оптимальной конфигурации с применением AEC. К опциональным настройкам относится точная регулировка нелинейной обработки (NLP) для обеспечения наилучшей производительности AEC в акустических системах с усиленными отражением и реверберацией звука.

Процессоры серии XMP 240 предлагают 48‑канальный автомикшер с пороговым (gated) и компромиссным (gain-sharing) режимами работы для управления восемью группами микрофонных сигналов. Порог прохождения сигнала через шлюз, снижение уровня сигнала и параметры синхронизации регулируются пользователем на каждом канале. Это обеспечивает точную настройку во избежание «обрыва» звука, свойственного традиционному микшеру при выключении микрофона. При удвоении количества активных микрофонов общее усиление звука автоматически уменьшается, что равномерно снижает уровни микрофонного сигнала и сводит слышимые различия в воспроизводимом звуке и риск обратной связи до минимума. Чтобы добиться естественного микширования микрофонного аудио, автомикшер также имеет режим распределения усиления, который позволяет всем микрофонам оставаться включёнными, при этом усиление каждого микрофона регулируется в режиме реального времени, обеспечивая неизменный уровень усиления в системе.

Порт расширения DMP EXP позволяет соединить два устройства Extron ProDSP через один экранированный кабель CAT 6. Это, в свою очередь, позволяет создать 16‑канальную двунаправленную шину расширения для цифрового аудио высокого разрешения 24 бит/48 кГц между двумя устройствами, тем самым предоставляя расширенные возможности маршрутизации и управления входными и выходными сигналами. Этот канал расширения входных/выходных сигналов между устройствами с размерностью до 16х16 каналов позволяет проектировщикам создавать аудиосистемы с расширенными возможностями обработки и коммутации сигналов, комбинируя два процессора вместе. Порт расширения также доступен на матричных коммутаторах DTP CrossPoint® от Extron. Это позволяет осуществлять передачу входных/выходных каналов 16x16 между матричным коммутатором и XMP 240 для расширения количества доступных аудиовходов в рамках системы DTP, а также для использования дополнительных возможностей, таких как автомикширование и подавление акустического эха AEC.

Уникальная технология Extron ProDSP создана с нуля с помощью мощного DSP-процессора на основе 64‑битных операций с плавающей точкой для обеспечения очень широкого динамического диапазона и снижения вероятности клиппинга сигнала. ProDSP также использует 24‑битные преобразователи аудиосигнала студийного класса с семплированием 48 кГц для оцифровки сигнала без потерь. Технология ProDSP предлагает мощные и простые в настройке инструменты, среди которых регулировка уровня, адаптивное усиление, автомикширование, динамические характеристики, фильтры, задержка, функции ducking (приглушение при проявлении приоритетного сигнала), loudness (коррекция спектра звука с учётом чувствительности человеческого уха), подавление обратной связи, а также подавление акустического эха AEC.

Весь функционал ProDSP легко настраивается при помощи приложения DSP Configurator. Настраиваемый экранный вид предоставляет быстрый доступ ко всем инструментам обработки цифровых аудиосигналов. Благодаря этому проектировщики могут получить быстрый доступ к обзору всей аудиосистемы одновременно, включая блоки обработки и маршрутизацию сигналов.

• 24 канала подавления акустического эха (AEC) — XMP 240 включает в себя 24 независимых канала эффективного эхоподавления AEC и настраиваемую функцию подавления шумов. В основе функции AEC от Extron лежит продвинутый алгоритм, обеспечивающий реализацию эхоподавления для оптимальной разборчивости сигнала даже в сложных условиях.
• Аудиосеть Dante с поддержкой Dante Domain Manager и стандарта AES67 — аудиосеть Dante обеспечивает возможность расширения и создания более масштабных схем коммутации аудио по локальной сети, используя стандартные протоколы. Встроенный двухпортовый коммутатор Gigabit может быть настроен на поддержку основной и резервной аудиосетей Dante.
• Расширенная матрица для микширования с обработкой входных и выходных сигналов — позволяет обрабатывать и по отдельности направлять все входные сигналы на любой или все выходы.
• Функция FlexInput на всех входах для выбора входного источника — на всех 48 основных входах предлагается функция FlexInput для выбора канала Dante или входного порта расширения. Это позволяет применять к входным сигналам полную линейку функций DSP, в том числе эхоподавление AEC.
• Макросы позволяют выстраивать последовательность команд, которые можно передавать на локальное устройство или на внешние устройства через порт LAN — одно устройство XMP 240 может функционировать в качестве центрального интерфейса системы управления, передавая команды на другие устройства серий DMP Plus, AXI AT и DTP CrossPoint.
• Компактный корпус шириной в половину стойки — позволяет установить больше входных и выходных каналов, обеспечивая повышенное быстродействие в меньшем пространстве стойки.
• Низкая задержка — мощные микросхемы DSP увеличивают производительность, тем самым обеспечивая очень низкую задержку обработки сигнала от входа к выходу независимо от количества активных каналов или процессов. Несмотря на то, что задержка в каналах с эхоподавлением возрастает, а также незначительно увеличивается в автомикшере, общие показатели задержки остаются низкими. Это поддерживает синхронизацию аудио и видео и позволяет докладчикам или выступающим не прерывать выступление по причине задержки транслируемого аудио.
• Продвинутая обработка аудиосигнала на всех выходах — с помощью одного XMP 240 можно применить до 48 зон громкоговорителей, настроив обработку для каждой зоны; устройство идеально подходит для полноценных проектов mix-minus.
• Адаптивная обработка усиления — блок процессора адаптивной обработки усиления позволяет сигналу на определённом микрофонном входе влиять на уровни любого другого или всех входных сигналов и виртуальных возвратных сигналов.
• Встроенный двухпортовый коммутатор Gigabit — обеспечивает режим работы с резервированием или по цепочке (daisy-chain) с другими устройствами с поддержкой Dante.
• Автомикшер с восемью группами — XMP 240 оснащён автомикшером с пороговым (gated) и компромиссным (gain-sharing) режимами работы для управления восемью группами микрофонных сигналов. Порог прохождения сигнала через шлюз, снижение уровня сигнала и параметры синхронизации регулируются пользователем на каждый канал, обеспечивая точную настройку во избежание «обрыва» звука, свойственного традиционному микшеру при выключении микрофона.
• ProDSP-обработка сигнала на основе 64‑битных операций с плавающей точкой — XMP 240 использует обработку DSP аудиосигнала на основе 64‑битных операций с плавающей точкой, что поддерживает очень широкий динамический диапазон и прозрачную обработку аудио для упрощения управления каскадом усиления, в то же время снижая вероятность клиппинга сигнала DSP.
• Программное обеспечение DSP Configurator™ — мощное и в то же время простое в использовании программное средство на базе персонального компьютера для управления всеми функциями обработки аудио XMP 240. С его помощью можно осуществить полную настройку и конфигурирование инструментов обработки цифровых аудиосигналов на базе технологии ProDSP, а также маршрутизацию и микширование.
• Интуитивно понятный графический интерфейс пользователя — графический интерфейс программного обеспечения DSP Configurator в одном окне предоставляет ясный обзор всех входов и выходов, блоков обработки аудио, маршрутизации, точек микширования и виртуальной маршрутизации Это даёт проектировщику или инсталлятору возможность быстрого просмотра конфигурации аудио без необходимости использования нескольких окон или меню.
• Диспетчер устройств (Device Manager) позволяет конфигурировать несколько устройств аудиопроцессоров Extron DSP — диспетчер устройств, используемый в ПО DSP Configurator, позволяет с лёгкостью конфигурировать несколько устройств Extron линейки DSP, переключаясь между графическими интерфейсами пользователей каждого устройства. Процессоры могут быть сгруппированы в папки и организованы по помещениям или зданиям. Настройки нескольких устройств Extron серии DSP в Device Manager можно сохранить в одном файле.
• Функции копирования и вставки для блоков обработки — для ускорения процесса проектирования и пусконаладки аудиосистемы настройки параметров могут быть оперативно скопированы из индивидуальных блоков или идентичных групп блоков в другие в рамках графического интерфейса пользователя с помощью удобных команд вырезки и вставки.
• Настройка процессора по принципу построения блоков — ряд предварительно созданных настроек процессора, оптимизированных для определённого типа входных и выходных устройств, таких как микрофоны и громкоговорители. Блоки построения доступны на каждой шине входов и позволяют проектировщикам систем создавать и сохранять индивидуальные конструктивные блоки, что способствует упрощению проектирования и интеграции аудиосистемы.
• Функционирование в режимах реального времени и эмуляции с сохранением файла конфигурации — режим реального времени (Live) позволяет интеграторам подключаться к XMP 240 и выполнять установку параметров при прослушивании и измерении в реальном времени. Это устраняет необходимость компиляции и загрузки файла конфигурации в DSP. Режим эмуляции (Emulate) предоставляет возможность автономного конфигурирования настроек с последующей загрузкой в XMP 240. Дополнительно текущие настройки XMP 240 могут быть скопированы в файл конфигурации для архивирования.
• 64 предустановки ПО DSP Configurator — с помощью программного обеспечения DSP Configurator любые параметры обработки DSP, уровней или маршрутизации аудио могут быть сохранены в качестве предварительно установленных настроек. Эти настройки могут быть сохранены для всей системы или определённых групп входов, выходов, точек микширования и блоков DSP.
• Мастер создания групп — XMP 240 обеспечивает возможность единой настройки усиления или отключения звука для всей системы. Функции настройки усиления и отключения звука могут быть выбраны и добавлены в один мастер группы, которым в дальнейшем можно управлять с помощью одного главного регулятора громкости или отключения звука. Фильтры функции Loudness также можно добавить к мастеру группы, что позволит кривой компенсации следовать за регулировкой программной громкости. В дополнение к этому в мастере группы можно настроить полочный фильтр (Bass/Treble), чтобы дать пользователю возможность управлять низкими и высокими частотами. Каждый мастер группы может включать до 128 элементов; можно создать до 64 мастеров групп.
• Программно-настраиваемые ограничения обеспечивают оптимальный диапазон настройки мастера группы — диапазон настройки громкости мастера группы может быть ограничен для поддержки оптимального минимального и максимального уровней при использовании внешнего регулятора громкости. Это позволит операторам избежать недостаточной или чрезмерной настройки уровней. Программа DSP Configurator предоставляет возможность быстрой регулировки ограничения в меню управления группами (Group Controls).
• Навигация с помощью клавиатуры SpeedNav™ — SpeedNav обеспечивает удобную навигацию по программе DSP Configurator с помощью клавиатуры и без использования мышки или сенсорной панели. Используя клавиши навигации и быстрого доступа, пользователь получает доступ к любому входу или выходу, любой точке микширования и всем инструментам обработки аудио DSP. А с помощью клавиатуры для доступа к программному обеспечению можно прямо на объекте ускорить настройку и оптимизацию аудиосистемы через ноутбук.
• Светодиодные индикаторы наличия сигнала на главном входе и клиппинга на передней панели — XMP 240 оборудован светодиодными индикаторами на передней панели для каждого главного входа и выхода для мониторинга наличия сигнала в режиме реального времени. Отдельный LED-индикатор загорается в качестве предупреждения в случае обнаружения клиппинга сигнала.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели процессора.
• Мониторинг и управление по Ethernet — созданная для соответствия требованиям профессиональных AV‑систем, функция Ethernet-управления позволяет осуществлять эффективный мониторинг и управление XMP 240 по сетям LAN, WAN или Интернет, используя стандартные протоколы TCP/IP.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены 70‑1259‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока. Этот модуль питания совместим с монтажными креплениями ZipClip 100 и ZipClip 200.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
