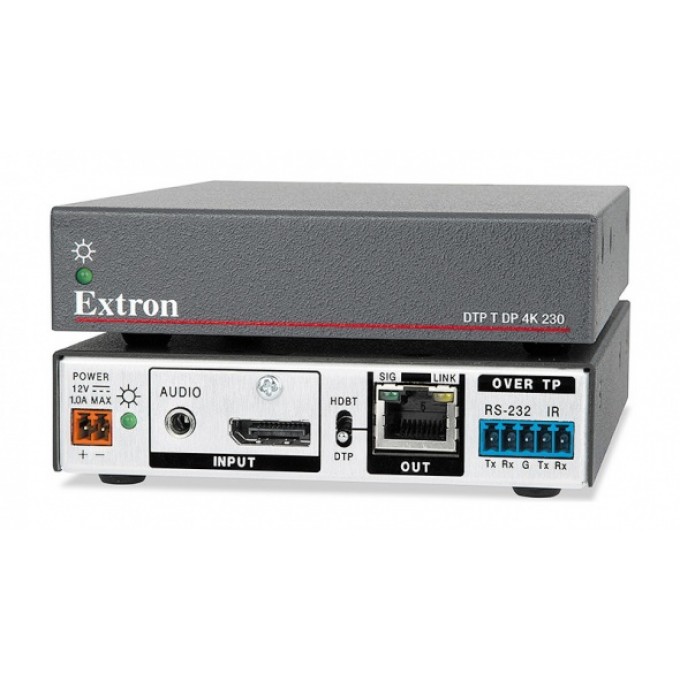

Передатчик DTP для DisplayPort EXTRON DTP-T-DP-4K-230

DTP T DP 4K 230 - это передатчик Extron для передачи DisplayPort, аудио и двунаправленных сигналов RS‑232 и ИК на 70 метров устройствам Extron с поддержкой DTP^® по одному экранированному кабелю CATx. Он предлагает экономичный и эффективный способ интегрирования сигналов высокого разрешения DisplayPort с эмбедированным аудио в системы на базе DTP Systems. Дополнительно, DTP T DP 4K 230 принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары. Передатчик поддерживает видеосигналы с разрешениями до 4K, в том числе 2560x1600. Благодаря компактному размеру корпуса и возможности удалённого питания DTP T DP 4K 230 является идеальным решением для незаметной установки на кафедрах, под столами или в любых других местах в соответствии с требованиями проекта.

HDCP-совместимый передатчик DTP T DP 4K 230 осуществляет надёжную передачу сигналов DisplayPort. В дополнение к этому, передача DDC информации EDID и HDCP постоянно поддерживается между источником и дисплеем, гарантируя прямую совместимость и оптимальное качество передачи сигнала между устройствами. DTP T DP 4K 230 также предлагает подключение для передачи аналогового стереоаудио матричному или обычному коммутатору, а также процессору обработки сигналов с поддержкой DTP. Аналоговые стереосигналы передаются по тому же экранированному кабелю витой пары вместе с DisplayPort и сигналами управления, что устраняет необходимость в отдельном кабеле для поддержки аналогового аудио на устройстве с DTP.

Передатчик витой пары предлагает интеграторам и другие удобные возможности, оптимизирующие инсталляцию системы. DTP T DP 4K 230 поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для контроля работы AV‑устройств. Кроме этого, передатчик может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP, что позволяет совместно использовать один блок питания.

DTP T DP 4K 230 может быть использован совместно с презентационным матричным коммутатором Extron DTP CrossPoint^® или другими устройствами с DTP для поддержки источников в удалённых точках. Передатчик смонтирован в металлический корпус высотой 2,5 см в четверть ширины стойки. Низкопрофильный дизайн DTP T DP 4K 230 позволяет незаметно разместить устройство на кафедрах и под столами.

Имеется возможность настройки выхода DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, включая двунаправленные сигналы RS‑232 и ИК на дистанции до 70 метров по экранированному кабелю CATx.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Передаёт DisplayPort с сигналами управления и аналоговым аудио на 70 метров по экранированному кабелю CATx — DTP T DP 4K 230 обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: один DisplayPort, один вход для аудио на разъёме стерео «мини-джек» 3,5 мм
• Выход: один выход DTP^® 230 на витой паре на разъёме RJ‑45
• Поддержка компьютерных и видеоразрешений до 4K
• Поддержка скорости передачи данных DisplayPort SST (Single Stream Transport) до 10,8 Гбит/с
• Возможность удалённого питания — в целях упрощения инсталляции, передатчик может дистанционно получать питание от устройства с поддержкой DTP по кабелю витой пары.
• Выход DTP совместим с устройствами с интерфейсом HDBaseT — выход DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместим с экранированным кабелем витой пары типа CATx — для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Принимает дополнительное аналоговое стереоаудио — DTP T DP 4K 230 принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары. Аналоговое аудио не эмбедируется в цифровой видеосигнал.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалёнными AV‑устройствами без использования дополнительных кабелей.
• Совместим с HDCP
• Поддержка различных форматов эмбедированного аудио — DTP T DP 4K 230 совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками DisplayPort.
• Поддержка передачи данных EDID и HDCP — активная буферизация каналов DDC обеспечивает беспрерывный обмен данными между источником и дисплеем.
• Совместим со всеми приёмниками серии DTP 230, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном форм-факторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Светодиодный индикатор наличия сигнала и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ-45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Высота 2,5 см, металлический корпус шириной в четверть стойки — благодаря низкопрофильному корпусу устройство может быть незаметно размещено в любом месте.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• DTP T EU 232 - Передатчик на 2 входа и аудио для коробов EU – 70 м / партномер 60-1569-12
• DTP T EU 332 - Передатчик на 2 входа и аудио для коробов EU – 100 м / партномер 60-1569-52

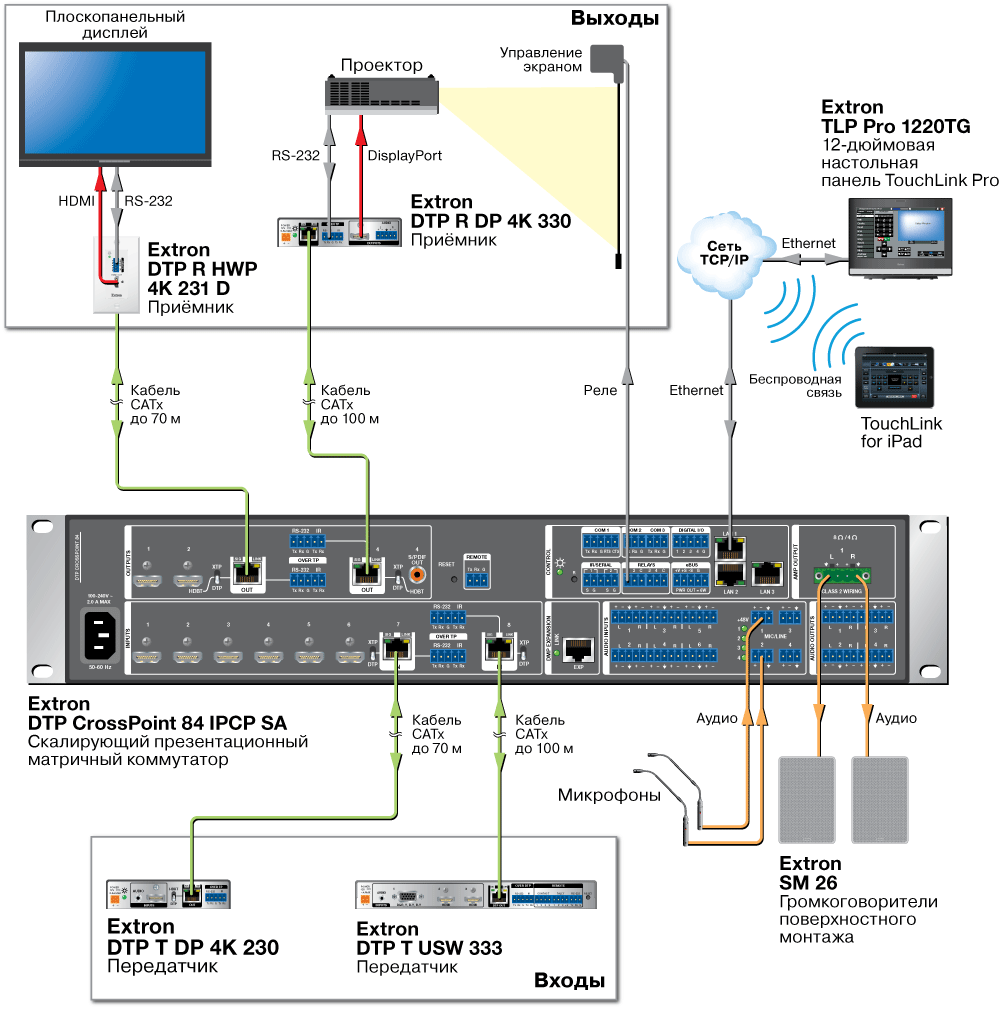

При интеграции с DTP CrossPoint 84 IPCP SA, скалирующим матричным коммутатором

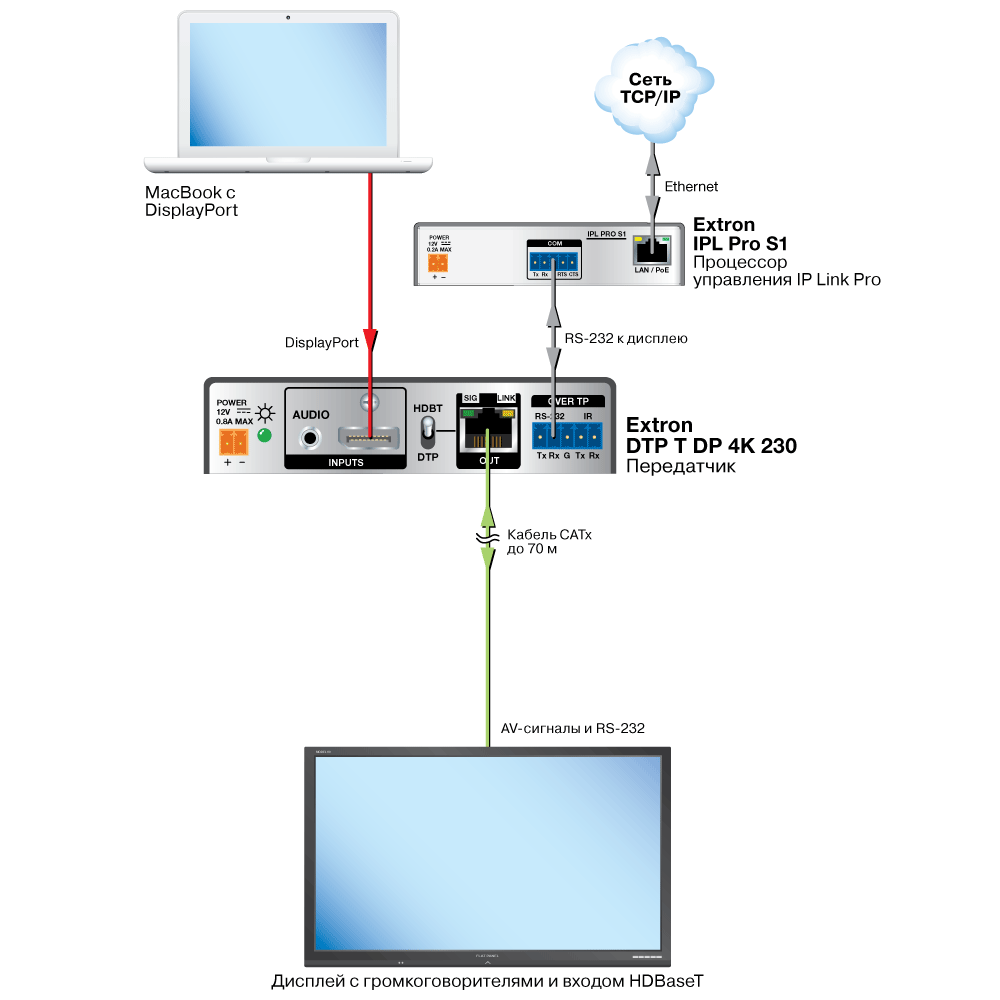

Подключение «точка – точка»
