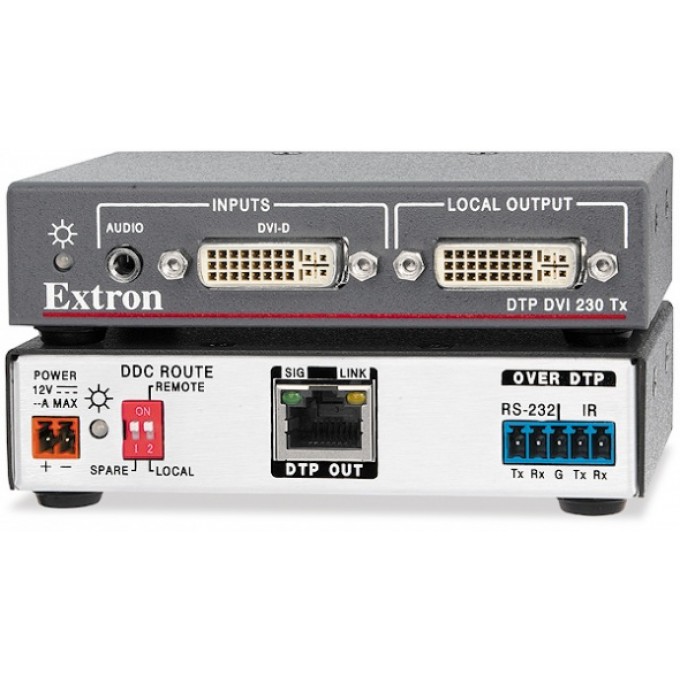

Передатчик DTP для DVI EXTRON DTP-DVI-4K-230-TX

DTP DVI 4K 230 D Tx – это передатчик Extron для передачи видео DVI‑D, аудио и двунаправленных сигналов RS‑232 и ИК на расстояние до 70 м устройствам Extron с поддержкой DTP^® по одному экранированному кабелю CATx. Устройство обеспечивает экономичную и эффективную передачу сигналов формата Single Link DVI‑D или HDMI. Кроме того, DTP DVI 4K 230 Tx принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары. Он поддерживает видеосигналы с разрешением до 4K. Передатчик имеет локальный выход DVI для поддержки локального монитора компьютера. Благодаря компактному размеру корпуса и возможности удалённого питания DTP DVI 4K 230 Tx является идеальным решением для незаметной установки на кафедрах, под столами или в любых других местах в соответствии с требованиями проекта.

DTP DVI 4K 230 Tx обеспечивает надёжную передачу сигналов DVI‑D и полностью поддерживает сигналы HDMI при использовании с соответствующими адаптерами DVI-HDMI от Extron. Передатчик на витой паре может передавать сигналы HDMI с поддержкой технологии Deep Color до 12 бит, сквозного канала для CEC и эмбедированных аудиоформатов HD без потерь. Кроме того, между источником и дисплеем постоянно поддерживается DDC-передача данных EDID и HDCP, гарантируя прямую совместимость и оптимальное качество передачи сигнала между устройствами. DTP DVI 4K 230 Tx также предлагает подключение для передачи аналогового стереоаудио матричному коммутатору, обычному коммутатору или процессору обработки сигналов с поддержкой DTP. Аналоговые стереосигналы передаются по тому же экранированному кабелю витой пары, что и DVI‑D и сигналы управления, что устраняет необходимость в отдельном кабеле для поддержки аналогового аудио на устройстве с DTP.

Передатчик витой пары предлагает интеграторам и другие удобные возможности, оптимизирующие инсталляцию системы. DTP DVI 4K 230 Tx поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для управления работой AV‑устройств. Кроме этого, передатчик может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP, что позволяет совместно использовать один блок питания.

DTP DVI 4K 230 Tx может быть использован совместно с презентационным матричным коммутатором DTP CrossPoint^® от Extron или другими устройствами с DTP для поддержки источников в удалённых точках. Передатчик смонтирован в металлический корпус высотой 2,5 см в четверть ширины стойки. Низкопрофильный корпус DTP DVI 4K 230 Tx позволяет незаметно разместить устройство на кафедрах и под столами.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключенными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Передаёт сигналы Single Link DVI-D с сигналами управления и аналоговым аудио на расстояние до 70 м по экранированному кабелю CATx — DTP DVI 4K 230 Tx обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: один вход DVI-D, сквозной выход DVI-D и один вход для аудио на разъёме стерео «мини-джек» 3,5 мм
• Выход: один выход DTP^® 230 на витой паре на разъёме RJ‑45
• Поддержка видеоразрешений и компьютерных разрешений до 4K — пиксельная частота свыше 165 МГц поддерживается в формате HDMI.
• Поддерживаемые спецификации HDMI: скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D, аудиоформаты HD без потерь и сквозной канал для CEC
• Совместимость с HDCP 2.2 — отображение защищённого видеоконтента 4K и поддержка совместимости с предыдущими версиями HDCP.
• Возможность удалённого питания — в целях упрощения инсталляции передатчик может дистанционно получать питание от устройства с поддержкой DTP по кабелю витой пары.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместимость с экранированным кабелем витой пары CATx — для оптимальной производительности системы рекомендуется экранированный кабель витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Принимает дополнительное аналоговое стереоаудио — DTP DVI 4K 230 Tx принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары. Аналоговое аудио не эмбедируется в цифровой видеосигнал.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV‑оборудованием без использования дополнительных кабелей.
• Локальный выход DVI — DTP DVI 4K 230 Tx оборудован выходом DVI‑D для подключения к локальному монитору.
• Поддержка передачи данных EDID и HDCP — активная буферизация каналов DDC обеспечивает беспрерывный обмен данными между источником и дисплеем.
• Маршрутизация канала DDC к локальному или удалённому дисплею — позволяет выбрать, какой дисплей будет получать информацию EDID и HDCP.
• Совместим со всеми приёмниками серии DTP 230, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном формфакторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Светодиодный индикатор наличия сигнала и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Поддержка сигналов HDMI при использовании с адаптерами DVI-HDMI от Extron, доступными в качестве опции — поддерживает эмбедированное в HDMI аудио и CEC (Consumer Electronic Control), передачу сигналов удалённого управления электронными устройствами.
• Исполнение «пленум» по стандарту UL 2043 — DTP DVI 4K 230 Tx соответствует стандарту пожарной безопасности UL 2043 для инсталляции в «пленум»-полости над подвесным потолком (за исключением блока питания). Размещение в пространстве над подвесным потолком позволяет скрыть приёмник для предотвращения кражи и является удобным решением для помещений с ограниченным пространством.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Высота 2,5 см, металлический корпус шириной в четверть стойки — благодаря низкопрофильному корпусу устройство может быть незаметно размещено в любом месте.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
