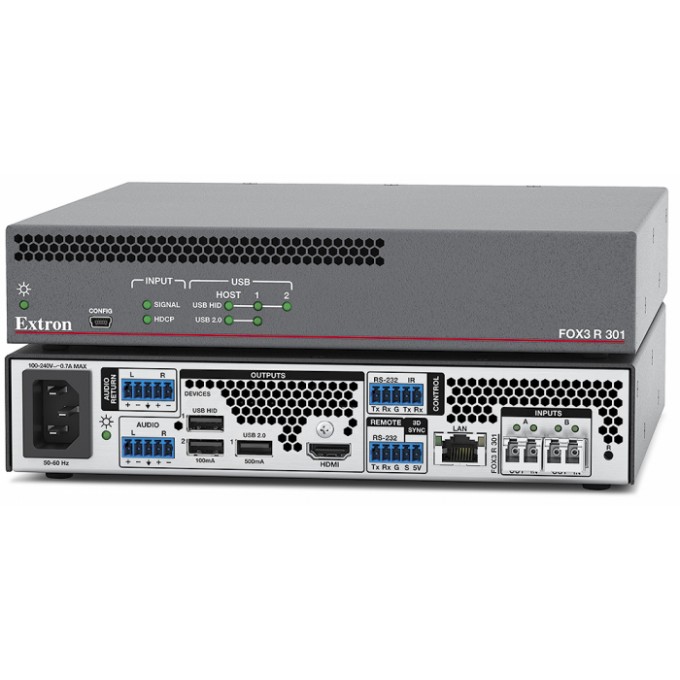

Оптоволоконный приёмник HDMI, USB, аудио, сигналов управления и синхронизации 3D EXTRON FOX3-R-301

• Принимает HDMI-видео, USB, стереоаудио, сигналы управления RS‑232 и ИК, а также сигналы синхронизации 3D по оптоволоконному кабелю
• Поддержка передачи 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 без потерь по одному оптоволоконному кабелю
• Передача несжатого 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям
• Поддержка спецификаций HDMI 2.0: скорость передачи данных до 18 Гбит/с, Deep Color до 12 бит и 3D
• Совместимость с HDCP 2.3
• Поддержка устройств USB версий от 2.0 до 1.0 и устройств USB 3.0, которые могут функционировать со скоростью передачи до 480 Мбит/с, поддерживаемой USB 2.0

Оптоволоконный приёмник Extron FOX3 R 301 осуществляет передачу HDCP-совместимых сигналов HDMI-видео, USB, аудио, RS‑232, ИК и сигналов синхронизации 3D на длинные дистанции по оптоволоконному кабелю. Созданный обеспечить непревзойдённое качество изображения высокого разрешения, он использует полностью цифровую технологию Extron для точной передачи «пиксель в пиксель» несжатых видеосигналов с разрешением до 4K/60 и семплированием цвета 4:4:4 по двум оптоволоконным кабелям или сжатого без потерь видео 4K/60 4:4:4 по одному оптоволоконному кабелю. USB-порт поддерживает USB-устройства версий от 3.0 до 1.0, а на порте USB HID выполняется фильтрация классов устройств, ограничивающая ряд устройств такими типами, как интерфейсы HID. Разработанный специально для AV‑систем и систем с применением КВМ (клавиатуры, монитора и мышки), этот приёмник также включает в себя такие удобные для интегратора функции, как Key Minder®, деэмбедирование аудио, мониторинг и управление по Ethernet, в том числе мониторинг системы в реальном времени.

Поддерживая скорости передачи данных до 18 Гбит/c, FOX3 R 301 разработан для передачи несжатых видеосигналов с разрешениями до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям или сжатого без потерь видео по одному оптоволоконному кабелю, – это делает приёмник идеальным решением для инсталляций критической важности или любых других проектов, где требуется отображение контента в очень высоком разрешении. Поддержка кадровой частоты 60 Гц и цветового пространства 4:4:4 обеспечивает плавную смену кадров «живого» видео и сохранение детализации таких высококачественных компьютерных изображений, как чертежи CAD.

Помимо других функций, приёмник FOX3 R 301 поддерживает передачу сигналов стандартов USB 3.0, 2.0, 1.1 и 1.0, а также HID, тем самым устраняя необходимость в дополнительных сетевых IP-розетках, оборудовании, программном обеспечении, драйверах или удлинителях USB. Интегрированная возможность передачи USB-сигналов обеспечивает подключение к периферийным устройствам по тому же оптоволоконному кабелю, который используется для передачи видео- и аудиосигналов, что делает этот приёмник самым оптимальным решением для систем КВМ (с применением клавиатуры, видеомонитора и мышки). Упрощенная интеграция позволяет обойти специфичные проектные критерии, относящиеся к IT-технологиям, которые могут идти вразрез с задачами КВМ в рамках профессиональных AV‑инсталляций.

Приёмник FOX3 R 301 может использоваться совместно с передатчиком FOX3 T 301 в инсталляциях «точка – точка» или в комбинации с матричным коммутатором серии FOX3 в HDCP‑совместимых системах передачи HDMI-видео с поддержкой 4K/60 4:4:4, USB, аудио, сигналов управления RS‑232 и ИК, а также сигналов синхронизации 3D в масштабе всего предприятия.
Для удобства интеграции цифровых источников и дисплеев FOX3 R 301 использует множество удобных для интегратора функций: Key Minder, визуальное подтверждение HDCP, деэмбедирование аудио, канал возврата аналогового аудио, а также мониторинг системы в реальном времени. Key Minder аутентифицирует и поддерживает постоянное соединение HDCP для быстрой и надёжной коммутации в профессиональных AV‑системах, одновременно распределяя сигнал от одного источника на один или несколько дисплеев. При передаче зашифрованного контента на несовместимый с HDCP дисплей на него поступает полноэкранный зелёный сигнал, который подтверждает, что контент защищён от копирования и не может отображаться на данном дисплее.

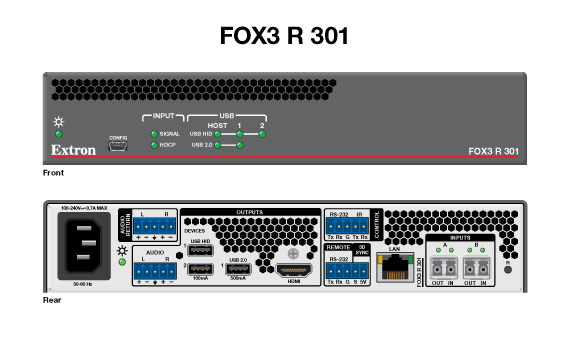

Для удобства FOX3 R 301 предлагает локальный и удалённый доступ к системе для конфигурирования, управления и мониторинга. Конфигурационный USB-порт на передней панели обеспечивает возможность конфигурации системы без использования задней панели. Порты для вставки RS‑232 и ИК используются для передачи сигналов управления на удалённые устройства по оптоволоконному кабелю. Управление источниками и дисплеями может осуществляться либо от передатчика, либо от приёмника с помощью сигналов RS‑232 или ИК. В системе с использованием матричного коммутатора серии FOX3 удалённый порт RS-232 может принимать вставленные сигналы управления от этого коммутатора для управления подключённым устройством. Кроме этого, приёмник включает в себя порт LAN, который позволяет ему осуществлять активный мониторинг и управление по сети, используя стандартные протоколы TCP/IP.

Выпускаются многомодовые и одномодовые версии FOX3 R 301. Модель FOX3 R 301 MM работает с многомодовым оптоволокном на частоте 850 нм, которое обычно используется внутри зданий или на объектах с умеренными дистанциями передачи. Версия FOX3 R 301 SM работает с одномодовым оптоволокном на частоте 1310°нм, обеспечивая возможность передачи на очень большие дистанции. Этот тип может применяться на масштабных проектах, таких как аэропорты и стадионы, а также для подключения на очень больших расстояниях, например, между кампусами университетов. Оптоволоконные инсталляции особенно популярны в государственном, военном и медицинском секторах благодаря конфиденциальности передачи и невосприимчивости оптоволоконного кабеля к внешним воздействиям. На приёмнике используются стандартные разъёмы LC. Металлический корпус 1U шириной в половину стойки спроектирован для инсталляции в профессиональные AV‑системы.

• Принимает HDMI-видео, USB, стереоаудио, сигналы управления RS‑232 и ИК, а также сигналы синхронизации 3D по оптоволоконному кабелю
• Поддержка передачи 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 без потерь по одному оптоволоконному кабелю
• Передача несжатого 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям
• Поддержка спецификаций HDMI 2.0: скорость передачи данных до 18 Гбит/с, Deep Color до 12 бит и 3D
• Совместимость с HDCP 2.3
• Поддержка устройств USB версий от 2.0 до 1.0 и устройств USB 3.0, которые могут функционировать со скоростью передачи до 480 Мбит/с, поддерживаемой USB 2.0 — обеспечивает передачу USB-сигналов для подключения к периферийным устройствам по тому же оптоволоконному кабелю, который используется для передачи видео- и аудиосигналов.
• Фильтрация классов устройств на портах USB HID ограничивает ряд устройств такими типами, как интерфейсы HID — фильтрация класса устройств предотвращает неавторизованную загрузку или передачу контента через USB-порт в защищённых системах. Порт USB HID выпускается с фиксированными конфигурациями, вследствие чего функция фильтрации класса устройств не может быть удалена или изменена.
• Деэмбедирование аудио из HDMI с направлением на аналоговые стереовыходы — цифровое аудио HDMI доступно как балансный или небалансный аналоговый стереосигнал на разъёмах под зажим.
• Key Minder постоянно проверяет совместимость с HDCP для быстрой, бесперебойной коммутации — определяет и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, безупречной коммутации в профессиональных AV‑системах.
• Канал возврата аналогового аудио — предоставляет вход для возврата балансного аналогового стереоаудио для поддержки удалённого источника аудио на приёмнике.
• Передача двунаправленных сигналов RS‑232 и ИК по оптоволоконному кабелю для управления AV‑устройствами — сквозной канал для двунаправленных сигналов управления RS‑232 и ИК позволяет управлять удалённым дисплеем без использования дополнительных кабелей. Для двусторонней передачи данных требуются два оптоволоконных кабеля.
• Визуальное подтверждение HDCP — при передаче HDCP-зашифрованного контента на несовместимый с HDCP дисплей на него поступает полноэкранный зелёный сигнал, который подтверждает, что контент защищён от копирования и не может отображаться на данном дисплее.
• Интегрированный двухпортовый хаб HID с подачей 100 мА на каждый порт — одновременное подключение к нескольким периферийным устройствам, включая клавиатуры, мышки и другие используемые интерфейсы HID.
• Эмуляция хоста на USB-портах HID — обеспечивает повышенную надёжность работы системы благодаря эмуляции постоянного соединения между хост-устройством и клавиатурой и мышкой с поддержкой HID.
• Поддержка LinkLicense® — лицензия Extron LinkLicense добавляет гибкие возможности, расширяет системный функционал и улучшает возможности устройств Extron.
• Конфигурационный USB-порт на передней панели — обеспечивает простую конфигурацию системы без использования задней панели.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN, WAN или Интернет.
• Управление по RS‑232 — порт RS‑232 для управления и настройки.
• Светодиодные индикаторы состояния в реальном времени для мониторинга и устранения неполадок — светодиодные индикаторы на передней и задней панелях подтверждают наличие сигнала, аутентификацию HDCP, статус оптоволоконного подключения и питание.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Совместимость с матричными коммутаторами Extron серии FOX3 — обеспечивает создание HDCP-совместимых систем распределения сигнала.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Стандартные разъёмы LC обеспечивают надёжное физическое соединение и точное позиционирование оптического стержня
• Доступные модели: в многомодовом исполнении с длиной волны 850 нм для передачи на умеренные дистанции до 500 м и в одномодовом исполнении на частоте 1310 нм для больших дистанций передачи до 20 км
• Металлический корпус высотой 1U и шириной в половину стойки
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
