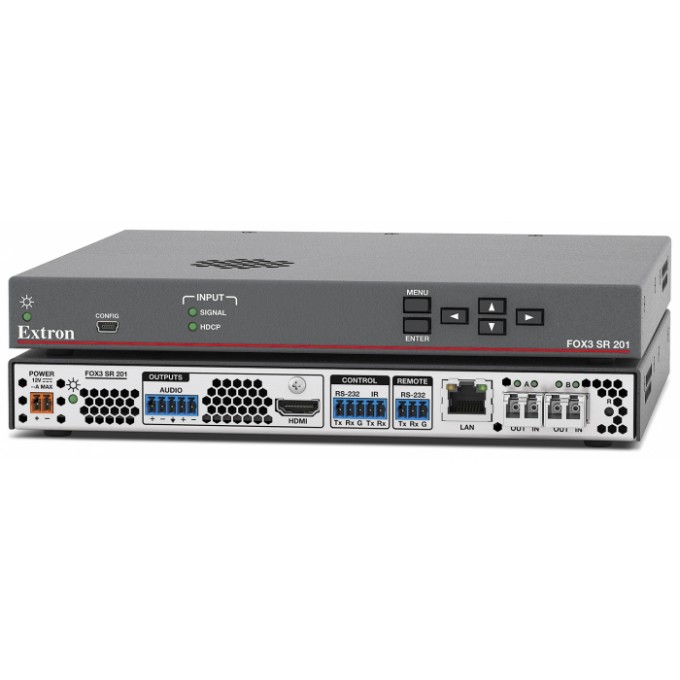

Оптоволоконный скалирующий приёмник HDMI, аудио и сигналов управления EXTRON FOX3-SR-201

• Принимает сигналы по оптоволокну от передатчиков серии FOX3 и выводит отскалированное HDMI-видео, стереоаудио и сигналы управления RS‑232 и ИК
• Высокопроизводительный скалер предлагает выбор выходных разрешений от 4096x2160 при 60 Гц с семплированием цвета 4:4:4
• Поддержка передачи 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 без потерь по одному оптоволоконному кабелю
• Передача несжатого 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям
• Поддержка спецификаций HDMI 2.0: скорость передачи данных до 18 Гбит/с и Deep Color до 12 бит
• Совместимость с HDCP 2.3

Оптоволоконный скалирующий приёмник Extron FOX3 SR 201 осуществляет передачу HDCP‑совместимых сигналов HDMI-видео, аудио, сигналов управления RS‑232 и ИК на длинные дистанции по оптоволоконному кабелю. Созданный обеспечить непревзойдённое качество изображения высокого разрешения, он использует полностью цифровую технологию Extron для точной передачи «пиксель в пиксель» несжатых видеосигналов с разрешением до 4K/60 и семплированием цвета 4:4:4 по двум оптоволоконным кабелям или сжатого без потерь видео 4K/60 4:4:4 по одному оптоволоконному кабелю. Разработанный специально для AV-систем, FOX3 SR 201 также включает в себя такие удобные для интегратора функции, как Key Minder®, деэмбедирование аудио, мониторинг и управление по Ethernet и мониторинг системы в реальном времени. А компактный низкопрофильный корпус обеспечивает не привлекающий внимания монтаж.

Поддерживая скорости передачи данных до 18 Гбит/c, FOX3 SR 201 разработан для передачи несжатых видеосигналов с разрешениями до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям или сжатого без потерь видео по одному оптоволоконному кабелю, – это делает приёмник идеальным решением для инсталляций критической важности или любых других проектов, где требуется отображение контента в очень высоком разрешении. Поддержка кадровой частоты 60 Гц и цветового пространства 4:4:4 обеспечивает плавную смену кадров «живого» видео и сохранение детализации таких высококачественных компьютерных изображений, как чертежи CAD.

FOX3 SR 201 обеспечивает передачу видеосигналов с разрешениями на выходах до 4096x2160 при 60 Гц с семплированием цвета 4:4:4. Интегрированная технология скалирования Extron VectorTM 4K обеспечивает наилучшее в своем сегменте скалирование изображения вверх и вниз, используя уникальные алгоритмы обработки Extron высокой точности для достижения непревзойдённого результата. Также предлагаются переключаемые режимы FILL и FOLLOW для вывода изображения с правильным соотношением сторон. Режим FILL обеспечивает вывод изображения на полный экран, в то время как FOLLOW сохраняет оригинальное соотношение сторон входного сигнала. Дополнительно доступна настройка цветового пространства и цветового семплирования выходного сигнала HDMI для обеспечения совместимости с подключённым дисплеем HDMI. Скалирующий приёмник FOX3 SR 201 повышает производительность видеосигналов в рамках FOX3 Systems, предлагая вывод оптимального для дисплея разрешения, и оптимизирует совместимость компонентов системы за счёт поддержки широкого диапазона разрешений видео на входе.

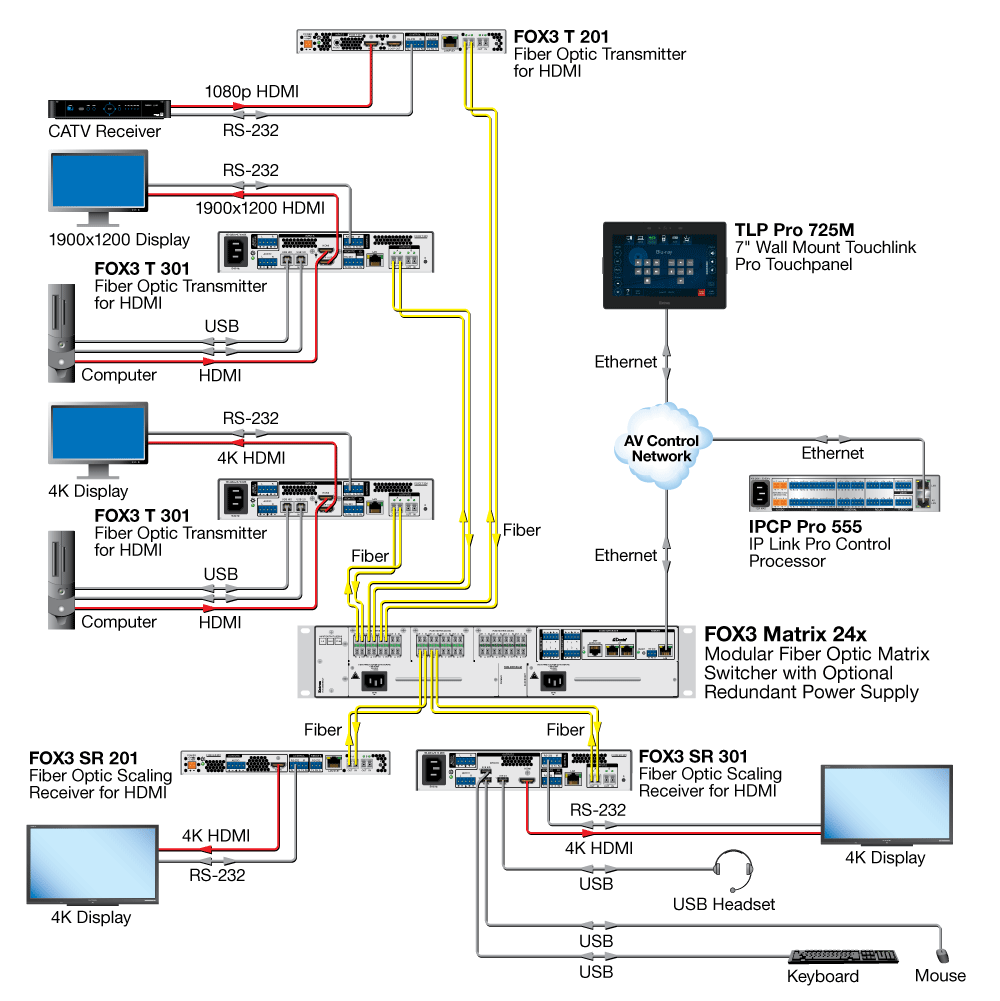

Приёмник FOX3 SR 201 может использоваться совместно с передатчиком FOX3 T 201 в инсталляциях «точка – точка» или в комбинации с матричным коммутатором серии FOX3 в HDCP‑совместимых системах передачи HDMI-видео с поддержкой 4K/60 4:4:4, USB, аудио, сигналов управления RS‑232 и ИК, а также сигналов синхронизации 3D в масштабе всего предприятия.

Для удобства интеграции цифровых источников и дисплеев FOX3 SR 201 использует множество удобных для интегратора функций: Key Minder, визуальное подтверждение HDCP, деэмбедирование аудио, а также мониторинг системы в реальном времени. Key Minder аутентифицирует и поддерживает постоянное соединение HDCP для быстрой и надёжной коммутации в профессиональных AV-системах, одновременно распределяя сигнал от одного источника на один или несколько дисплеев. При передаче зашифрованного контента на несовместимый с HDCP дисплей на него поступает полноэкранный зелёный сигнал, который подтверждает, что контент защищён от копирования и не может отображаться на данном дисплее.

Для удобства FOX3 SR 201 предлагает локальный и удалённый доступ к системе для конфигурирования, управления и мониторинга. Конфигурационный USB-порт на передней панели обеспечивает возможность конфигурации системы без использования задней панели. Порты для вставки RS‑232 и ИК используются для передачи сигналов управления на удалённые устройства по оптоволоконному кабелю. Управление источниками и дисплеями может осуществляться либо от передатчика, либо от приёмника с помощью сигналов RS‑232 или ИК. В системе с использованием матричного коммутатора серии FOX3 удалённый порт RS‑232 может принимать вставленные сигналы управления от этого коммутатора по оптоволоконному кабелю для управления подключённым устройством. Кроме этого, передатчик включает в себя порт LAN, что позволяет осуществлять активный мониторинг и управление FOX3 SR 201 по сети, используя стандартные протоколы TCP/IP.

Выпускаются многомодовые и одномодовые версии FOX3 SR 201. Модель FOX3 SR 201 MM работает с многомодовым оптоволокном на частоте 850 нм, которое обычно используется внутри зданий или на объектах с умеренными дистанциями передачи. Версия FOX3 SR 201 SM работает с одномодовым оптоволокном на частоте 1310 нм, обеспечивая возможность передачи на очень большие дистанции. Этот тип может применяться на масштабных проектах, таких как аэропорты и стадионы, а также для подключения на очень большие расстояния, например, между университетскими корпусами. Кроме этого, оптоволоконные инсталляции популярны в государственной, военной, медицинской и других сферах особой важности благодаря конфиденциальности передачи и невосприимчивости оптоволоконного кабеля к внешним воздействиям. В передатчике установлены стандартные разъёмы LC. Металлический корпус высотой 2,5 см и шириной в половину стойки спроектирован для не привлекающей внимания инсталляции в профессиональные AV-системы.

• Принимает сигналы по оптоволокну от передатчиков серии FOX3 и выводит отскалированное HDMI-видео, стереоаудио и сигналы управления RS‑232 и ИК
• Высокопроизводительный скалер предлагает выбор выходных разрешений от 4096x2160 при 60 Гц с семплированием цвета 4:4:4
• Поддержка передачи 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 без потерь по одному оптоволоконному кабелю
• Передача несжатого 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям
• Поддержка спецификаций HDMI 2.0: скорость передачи данных до 18 Гбит/с и Deep Color до 12 бит
• Совместимость с HDCP 2.3
• Деэмбедирование аудио из HDMI с направлением на аналоговые стереовыходы — цифровое аудио HDMI доступно как балансный или небалансный аналоговый стереосигнал на разъёмах под зажим.
• Key Minder постоянно проверяет совместимость с HDCP для быстрой, бесперебойной коммутации — определяет и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, безупречной коммутации в профессиональных AV-системах.
• Передача двунаправленных сигналов RS‑232 и ИК по оптоволоконному кабелю для управления AV-устройствами — сквозной канал для двунаправленных сигналов управления RS‑232 и ИК позволяет управлять удалённым дисплеем без использования дополнительных кабелей. Для двусторонней передачи данных требуются два оптоволоконных кабеля.
• Визуальное подтверждение HDCP — при передаче HDCP-зашифрованного контента на несовместимый с HDCP дисплей на него поступает полноэкранный зелёный сигнал, который подтверждает, что контент защищён от копирования и не может отображаться на данном дисплее.
• Скалирование видео HDMI вверх и вниз — FOX3 SR 201 оснащён уникальным скалирующим процессором Vector 4K от Extron для оптимального скалирования видеосигналов высокого разрешения вверх и вниз.
• Отображение информации на экране — FOX3 SR 201 отображает на экране меню с информацией о выбранном на данный момент входном сигнале, что упрощает регулировку изображения.
• Управление соотношением сторон изображения — соотношение сторон выходного видеосигнала может регулироваться при помощи режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
• Встроенные тестовые таблицы для калибровки и установки — тестовые таблицы включают в себя градацию серого, сетчатые поля, кроп-фактор, цветные полосы и пиксельную сетку.
• Поддержка LinkLicense® — лицензия Extron LinkLicense добавляет гибкие возможности, расширяет системный функционал и улучшает возможности устройств Extron.
• Конфигурационный USB-порт на передней панели — обеспечивает простую конфигурацию системы без использования задней панели.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN, WAN или Интернет.
• Управление по RS‑232 — порт RS‑232 для управления и настройки.
• Светодиодные индикаторы состояния в реальном времени для мониторинга и устранения неполадок — светодиодные индикаторы на передней и задней панелях подтверждают наличие сигнала, аутентификацию HDCP, статус оптоволоконного подключения и питание.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Совместимость с матричными коммутаторами Extron серии FOX3 — обеспечивает создание HDCP-совместимых систем распределения сигнала.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Стандартные разъёмы LC обеспечивают надёжное физическое соединение и точное позиционирование оптического стержня
• Доступные модели: в многомодовом исполнении с длиной волны 850 нм для передачи на умеренные дистанции до 500 м и в одномодовом исполнении на частоте 1310 нм для больших дистанций передачи до 20 км
• Металлический корпус высотой 2,5 см и шириной в половину стойки
• Внешний блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
