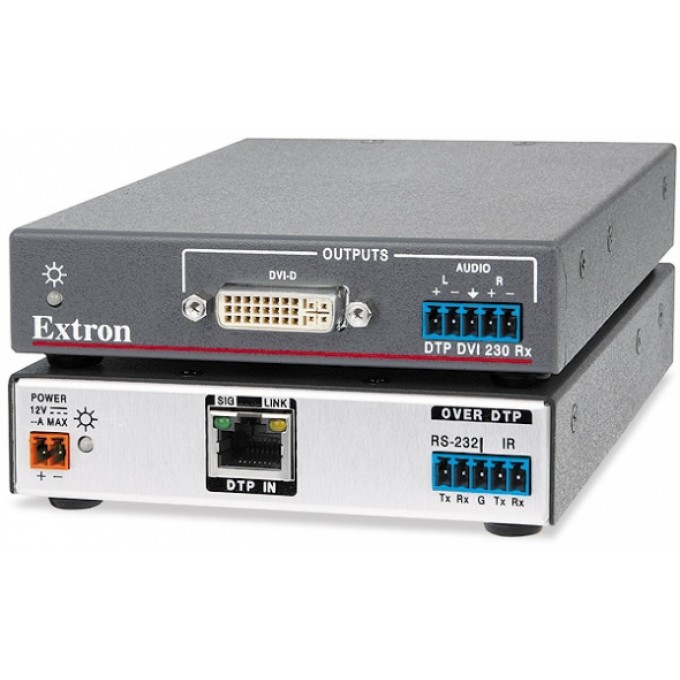

Приёмник DTP для DVI EXTRON DTP-DVI-4K-230-RX

DTP DVI 4K 230 Rx от Extron – это цифровой приёмник на витой паре, совместимый с устройствами Extron с поддержкой DTP^®, для приёма видео DVI‑D, аудио и двунаправленных сигналов RS‑232 и ИК на расстоянии до 70 м по экранированному кабелю CATx. Устройство обеспечивает экономичную и эффективную передачу сигналов формата Single Link DVI‑D или HDMI. Кроме того, DTP DVI 4K 230 Rx принимает сигналы аналогового стереоаудио от устройств с поддержкой DTP по тому же экранированному кабелю витой пары. Он поддерживает видеосигналы с разрешением до 4K. Благодаря компактному размеру корпуса и возможности удаленного питания DTP DVI 4K 230 Rx оптимален для незаметной установки на кафедрах, за плоскими дисплеями или в любых других местах согласно требованиям проекта.

DTP DVI 4K 230 Rx обеспечивает надёжную передачу сигналов DVI-D и полностью поддерживает сигналы HDMI при использовании с соответствующими адаптерами DVI‑HDMI от Extron. Приёмник на витой паре обеспечивает передачу сигналов HDMI с поддержкой технологии Deep Color до 12 бит, сквозного канала для CEC и эмбедированных аудиоформатов HD без потерь. Кроме того, между источником и дисплеем постоянно поддерживается DDC-передача данных EDID и HDCP, гарантируя прямую совместимость и оптимальное качество передачи сигнала между устройствами. DTP DVI 4K 230 Rx также принимает аналоговое стереоаудио от матричного коммутатора, обычного коммутатора или процессора обработки сигналов с поддержкой DTP. Сигналы аналогового стереоаудио передаются по тому же экранированному кабелю витой пары вместе с DVI‑D и сигналами управления, что устраняет необходимость в отдельном кабеле для поддержки аналогового аудио на приёмнике.

Приёмник витой пары предлагает интеграторам и другие удобные функции, упрощающие инсталляцию системы. DTP DVI 4K 230 Rx поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для управления работой AV‑устройств. Кроме этого, приёмник может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP, что позволяет совместно использовать один блок питания.

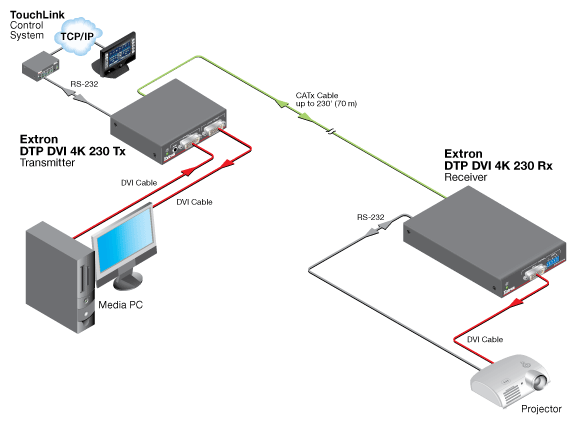

DTP DVI 4K 230 Rx может быть использован совместно с презентационным матричным коммутатором DTP CrossPoint^® от Extron или другими устройствами с DTP для поддержки дисплеев и других выходных устройств в удалённых точках. Приёмник смонтирован в металлический корпус высотой 2,5 см в четверть ширины стойки. Низкопрофильный корпус DTP DVI 4K 230 Rx позволяет незаметно разместить устройство на кафедрах и за плоскими дисплеями.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Принимает сигналы Single Link DVI-D с сигналами управления и аналоговым аудио на расстоянии до 70 м по экранированному кабелю CATx — DTP DVI 4K 230 Rx обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Вход: один вход DTP^® 230 на витой паре на разъёме RJ‑45
• Выходы: один DVI-D, один выход для стереоаудио на разъёме под зажим
• Поддержка видеоразрешений и компьютерных разрешений до 4K — пиксельная частота свыше 165 МГц поддерживается в формате HDMI.
• Поддерживаемые спецификации HDMI: скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D, аудиоформаты HD без потерь и сквозной канал для CEC
• Совместимость с HDCP 2.2 — отображение защищённого видеоконтента 4K и поддержка совместимости с предыдущими версиями HDCP.
• Возможность удалённого питания — в целях упрощения инсталляции приёмник может дистанционно получать питание от устройства с DTP по кабелю витой пары.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместимость с экранированным кабелем витой пары CATx — для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Принимает дополнительные сигналы аналогового стереоаудио — DTP DVI 4K 230 Rx принимает аналоговое стереоаудио от устройств с DTP. Эмбедированное цифровое аудио не деэмбедируется из цифрового видеосигнала.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV-устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV‑оборудованием без использования дополнительных кабелей.
• Поддержка передачи данных EDID и HDCP — активная буферизация каналов DDC обеспечивает беспрерывный обмен данными между источником и дисплеем.
• Совместимость со всеми передатчиками серии DTP 230 и устройствами с DTP — возможно комбинирование с передатчиками в настольном и настенном формфакторах, а также с другими устройствами c DTP согласно требованиям проекта.
• Светодиодный индикатор наличия сигнала и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Поддержка сигналов HDMI при использовании с адаптерами DVI-HDMI от Extron, доступными в качестве опции — поддерживает эмбедированное в HDMI аудио и CEC (Consumer Electronic Control), передачу сигналов удалённого управления электронными устройствами.
• Исполнение «пленум» по стандарту UL 2043 — DTP DVI 4K 230 Rx соответствует стандарту пожарной безопасности UL 2043 для инсталляции в «пленум»-полости над подвесным потолком (за исключением блока питания). Возможность размещения в пространстве над потолком позволяет скрыть приёмник для предотвращения кражи, а также является удобным решением для монтажа устройства в тесных помещениях.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Высота 2,5 см, металлический корпус шириной в четверть стойки — благодаря низкопрофильному корпусу устройство может быть незаметно размещено в любом месте.
• Надёжный энергосберегающий универсальный внешний блок питания доступен в качестве опции; партномер – 70-1174-01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• DTP DVI 4K 230 Rx - Приёмник DVI - 70 м / партномер 60-1272-13
• DTP DVI 4K 330 Rx - Приёмник DVI - 100 м / партномер 60-1360-13
