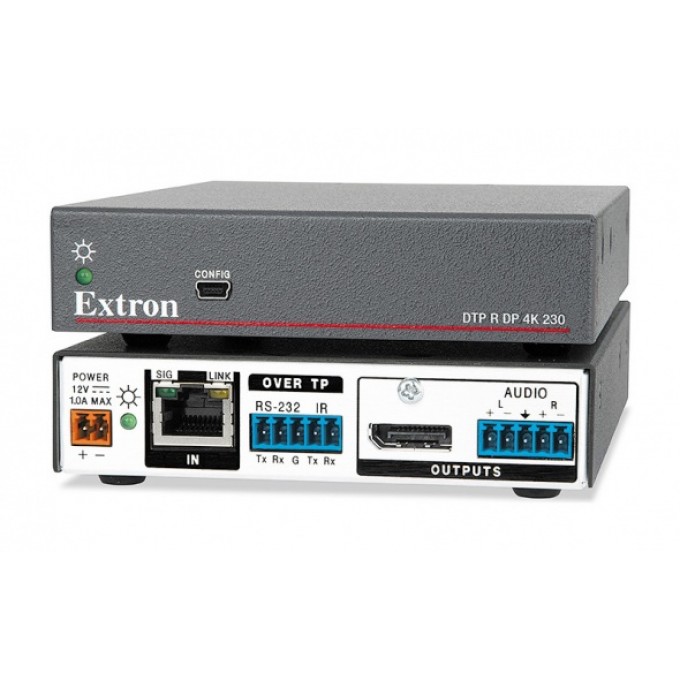

Приёмник DisplayPort с EDID Minder, 70 м EXTRON DTP-R-DP-4K-230

DTP R DP 4K 230 от Extron – это цифровой приемник на витой паре, совместимый с устройствами Extron с поддержкой DTP^®, для передачи DisplayPort, аудио и двунаправленных сигналов RS‑232 и ИК на 70 м по экранированному кабелю CATx. Он предлагает эффективный способ интегрирования сигналов высокого разрешения DisplayPort с эмбедированным аудио в системы DTP Systems. Приемник принимает сигналы аналогового стереоаудио от устройств с DTP по тому же экранированному кабелю витой пары. Он поддерживает видеосигналы с разрешениями до 4K, в том числе 2560x1600. Благодаря компактному размеру корпуса и возможности удаленного питания DTP R DP 4K 230 оптимален для незаметной установки на кафедрах, за плоскими дисплеями или в любых других местах согласно требованиям проекта.

HDCP-совместимый приемник DTP R DP 4K 230 осуществляет надежную передачу сигналов DisplayPort. Кроме того, между источником и дисплеем постоянно поддерживается DDC-передача данных EDID и HDCP, гарантируя прямую совместимость и оптимальное качество передачи сигнала между устройствами. DTP R DP 4K 230 также принимает аналоговое стереоаудио от матричного коммутатора, обычного коммутатора или процессора обработки сигналов с поддержкой DTP. Сигналы аналогового стереоаудио передаются по тому же экранированному кабелю витой пары вместе с DisplayPort и сигналами управления, что устраняет необходимость в отдельном кабеле для поддержки аналогового аудио на приемнике.

Чтобы функционирование AV-систем соответствовало профессиональным проектным требованиям, важно обеспечить правильное управление обменом данными EDID между видеоисточниками и устройствами отображения. Правильное управление данными EDID позволяет источниками передавать видео- и аудиосигналы в таких форматах и с такими параметрами, которые будут наилучшим образом совпадать с функциональными возможностями дисплея. Неправильное управление EDID, в свою очередь, может привести к плохому качеству изображения или его отсутствию, а также к низкому качеству звука. DTP R DP 4K 230 предлагает целый набор уникальных инструментов и функций Extron для полнофункционального управления обменом данными EDID.

Приемник витой пары предлагает интеграторам и другие удобные функции, упрощающие инсталляцию системы. DTP R DP 4K 230 поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для управления AV-устройствами. Кроме этого, приемник может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP, что позволяет совместно использовать один блок питания.

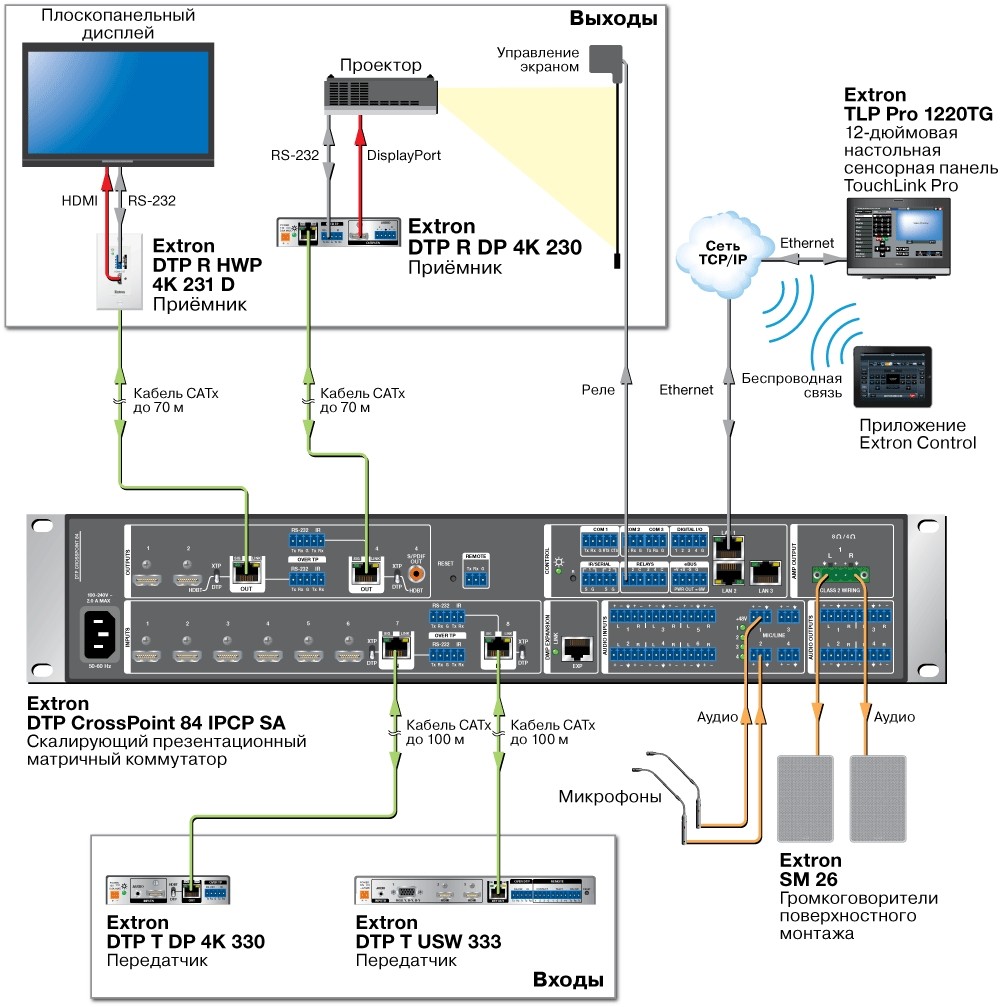

DTP R DP 4K 230 может быть использован совместно с презентационным матричным коммутатором Extron DTP CrossPoint^® или другими устройствами с DTP для поддержки дисплеев и других выходных устройств в удаленных точках. Приемник смонтирован в металлический корпус высотой 2,5 см в четверть ширины стойки. Низкопрофильный корпус DTP R DP 4K 230 позволяет незаметно разместить устройство на кафедрах и за плоскими дисплеями.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъемы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключенными в плетеный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Принимает сигналы DisplayPort, управления и аналогового аудио с расстояния до 70 м по экранированному кабелю CATx — DTP R DP 4K 230 обеспечивает высокую надежность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Вход: один вход DTP^® 230 на витой паре на разъеме RJ-45
• Выходы: один DisplayPort, один выход для стереоаудио на разъеме под зажим
• Поддержка видеоразрешений и компьютерных разрешений до 4K
• Поддержка скорости передачи данных DisplayPort SST (Single Stream Transport) до 10,8 Гбит/с
• Возможность удаленного питания — в целях упрощения инсталляции приемник может дистанционно получать питание от устройства с DTP по кабелю витой пары.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместим с экранированным кабелем витой пары типа CATx — для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Принимает дополнительные сигналы аналогового стереоаудио — DTP R DP 4K 230 принимает аналоговое стереоаудио от устройств с DTP. Эмбедированное цифровое аудио не деэмбедируется из цифрового видеосигнала.
• Сквозной канал для двунаправленных сигналов RS-232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удаленными AV-устройствами без использования дополнительных кабелей.
• Поддержка различных форматов эмбедированного аудио — приемник DTP R DP 4K 230 совместим с различными форматами многоканальных аудиосигналов и надежно функционирует с источниками DisplayPort.
• Совместимость с HDCP
• Поддержка передачи данных EDID и HDCP — активная буферизация каналов DDC обеспечивает беспрерывный обмен данными между источником и дисплеем.
• Комплексное управление EDID — правильное управление EDID гарантирует простую интеграцию источников и дисплеев в систему, тем самым обеспечивая оптимизированную работу.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и корректное отображение на дисплее.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели.
• Совместим со всеми передатчиками серии DTP 230 и устройствами с DTP — возможно комбинирование с передатчиками в настольном и настенном форм-факторах, а также с другими устройствами c DTP согласно требованиям проекта.
• Светодиодный индикатор наличия сигнала и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Высота 2,5 см, металлический корпус шириной в четверть стойки — благодаря низкопрофильному корпусу устройство может быть незаметно размещено в любом месте.
• Надёжный энергосберегающий универсальный внешний блок питания доступен в качестве опции; партномер – 70-1174-01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• DTP R DP 4K 230 - Приемник DisplayPort с EDID Minder - 70 м / партномер 60-1076-23
• DTP R DP 4K 330 - Приемник DisplayPort с EDID Minder - 100 м / партномер 60-1076-63
