Коммутатор HDMI на четыре входа со встроенным передатчиком DTP EXTRON DTP-T-SW4-HD-4K

DTP T SW4 HD 4K – это коммутатор Extron с четырьмя входами для передачи HDMI-видео и сигналов управления устройствам с поддержкой DTP^® по экранированному кабелю CATx на расстояния до 100 метров. Он поддерживает компьютерные сигналы и видео с разрешениями до 4K. К многочисленным удобным для интегратора функциями относятся: EDID Minder^®, возможность отключения авторизации HDCP, а также сквозные двунаправленные порты для RS‑232 и ИК для удалённого управления AV‑устройствами. Интерфейсы управления на передней панели, RS‑232, «сухие» контакты и возможность автоматической коммутации входов оптимизируют интеграцию DTP T SW4 HD 4K в различные проекты систем.

HDCP-совместимый коммутатор DTP T SW4 HD 4K осуществляет надёжную коммутацию и передачу сигналов HDMI. Он может автоматически переключаться между четырьмя источниками. Выход DTP может быть настроен на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео с эмбедированным аудио на расстояние до 100 метров по одному экранированному кабелю CATx.

Для упрощения интеграции устройств, а также для оптимального функционирования системы в DTP T SW4 HD 4K используется технология EDID Minder. EDID Minder – это уникальная технология Extron, которая управляет обменом данными EDID между устройством отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее.

DTP T SW4 HD 4K автоматически подстраивает количество бит глубины цвета согласно данным EDID дисплея для предотвращения цветовых несоответствий между источником и дисплеем. Светодиодные индикаторы на передней панели отражают визуальное подтверждение статуса HDCP и наличия сигнала для каждого входа и выхода. При передаче HDCP-зашифрованного контента на несовместимый дисплей полноэкранный зелёный сигнал визуально подтверждает то, что контент защищён от копирования и не может отображаться на данном дисплее.

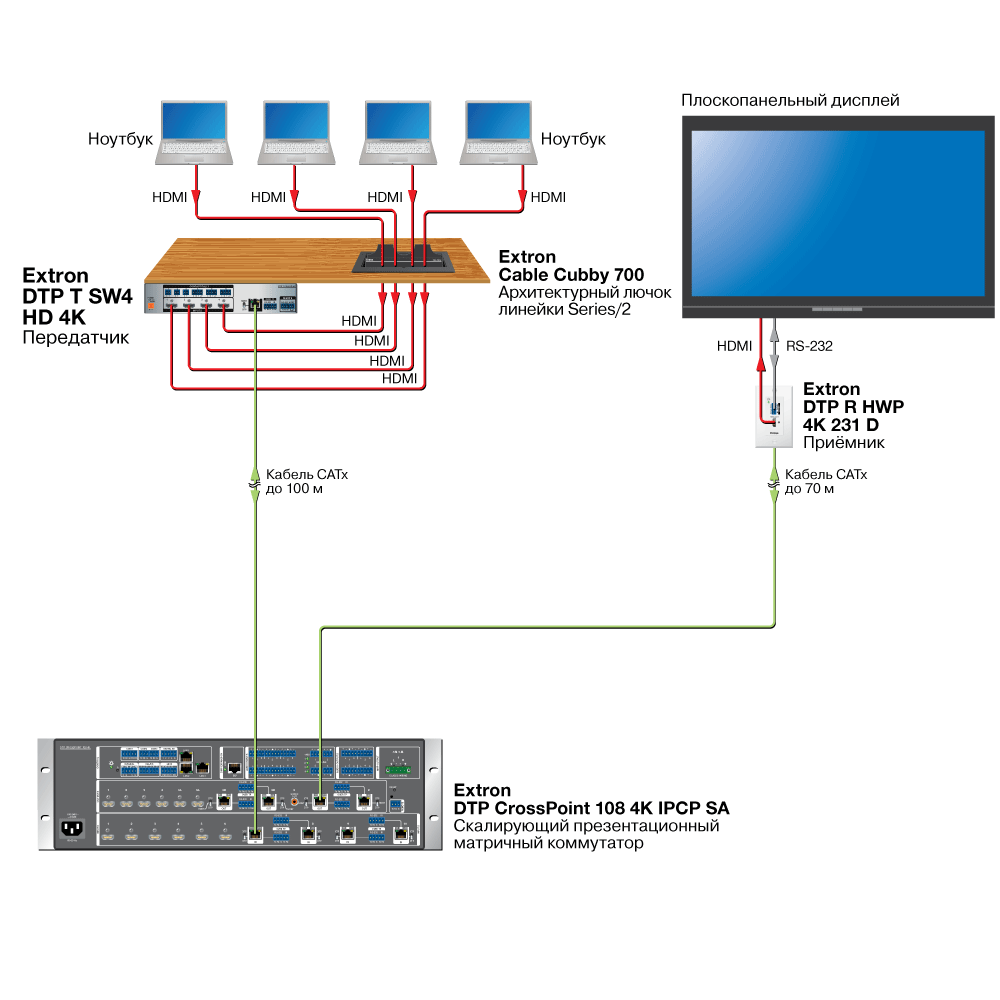

Коммутатор поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК по кабелю CATx для управления AV‑устройствами. Для дополнительной гибкости инсталляции он может передавать питание приёмнику с поддержкой DTP по тому же экранированному кабелю витой пары. Это облегчает установку и позволяет обоим устройствам использовать один блок питания. DTP T SW4 HD 4K может быть использован совместно с презентационным матричным коммутатором DTP CrossPoint^® от Extron и другими устройствами с DTP для поддержки источников в удалённых точках.

Для удобства эксплуатации доступен интерфейс управления на передней панели, порт RS‑232 и «сухие» контакты с выходом Tally. Настройка коммутатора легко выполняется в программном обеспечении PCS (Product Configuration Software) от Extron с удобным, простым для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность настройки нескольких устройств в течение одного сеанса.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъемы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключенными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Передача HDMI с сигналами управления на 100 метров по одному экранированному кабелю CATx — DTP T SW4 HD 4K обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: четыре HDMI — возможность коммутации четырёх видеоисточников.
• Выход: один выход DTP^® 330 на витой паре на разъёме RJ‑45
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления в таких местах, как кафедры или пространство под столами для переговоров.
• Поддержка компьютерных разрешений и видеоразрешений до 4K
• Удалённое питание приёмника DTP — в целях упрощения инсталляции передатчик может передавать питание приёмнику с поддержкой DTP по кабелю витой пары.
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары CATx — для оптимальной производительности системы рекомендуется экранированный кабель витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Поддерживаемые спецификации HDMI включают в себя скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
• Выход DTP совместим с устройствами с интерфейсом HDBaseT — выход DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Поддержка различных форматов эмбедированного аудио — DTP T SW4 HD 4K совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Сквозной канал для двунаправленных сигналов RS-232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалёнными AV‑устройствами без использования дополнительных кабелей.
• Совместимость с HDCP — полностью поддерживает HDCP-зашифрованные источники с возможностью отключения авторизации для незашифрованного контента.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключенного источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами
• Автоматическая эквализация сигналов во входном кабеле длиной до 15 метров при использовании кабеля HDMI серии Pro от Extron — активно улучшает качество входящих сигналов HDMI для компенсации потерь из-за использования длинных или некачественных кабелей HDMI или источников HDMI со слабым выходным сигналом.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по светодиодным индикаторам на передней панели, RS‑232 или USB особенно удобна для операторов систем и персонала службы поддержки.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Блокировка выхода (muting) по выбору — видео и аудио могут быть заблокированы на выходе по отдельности.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — DTP T SW4 HD 4K автоматически настраивает количество бит глубины цвета согласно данным EDID-дисплея, предотвращая цветовые несоответствия между источником и дисплеем.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, с сохранением доступа к управлению через USB или RS‑232.
• Совместимость со всеми приёмниками серий DTP 230 и DTP 330, а также устройствами с поддержкой DTP — возможно комбинирование с настольными и настенными приёмниками, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Порт управления по RS-232 — позволяет использовать команды последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
• Удалённое управление по «сухим» контактам с выходами Tally — позволяет дистанционно осуществлять выбор входного канала, в то время как выход Tally обеспечивает подачу +5 В постоянного тока для загорания светодиодного индикатора и отображения выбранного на данный момент входа. Порты «сухих» контактов и Tally можно настроить на автономный режим использования при подключении DTP T SW4 HD 4K к внешнему процессору управления.
• Работают с кабелями Show Me^® для системы TeamWork^® — кабели Show Me предлагают удобное подключение и возможность выбора входа, а также управление в системах TeamWork для совместной работы. Воспользуйтесь программой TeamWork System Builder для создания персональной системы для вашего проекта совместной работы.
• USB-порт на передней панели для настройки — предоставляет удобный доступ к данным и обновлениям прошивки.
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Монтаж в стойку 1U, металлический корпус шириной в половину стойки
• В комплекте фиксаторы LockIt^® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• DTP T SW4 HD 4K - Коммутатор HDMI на четыре входа с передатчиком DTP / партномер 60-1625-01
