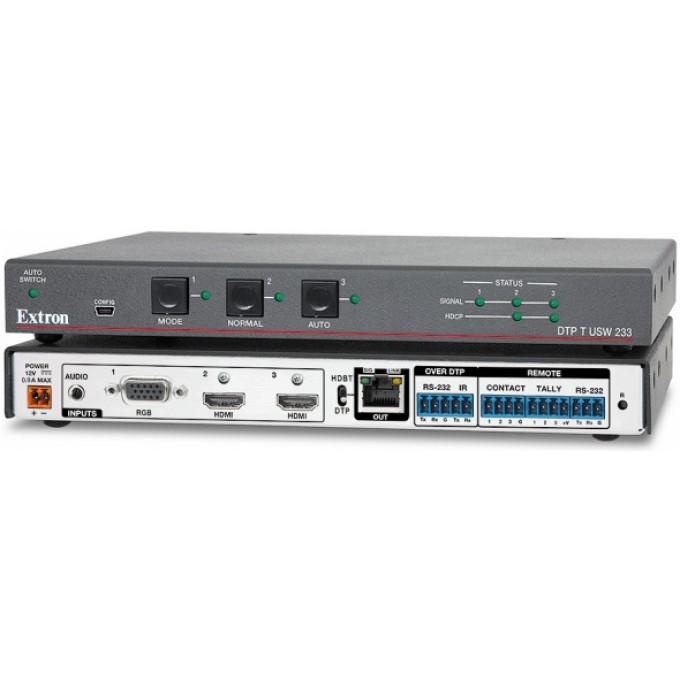

Коммутатор с тремя входами, встроенным передатчиком DTP и эмбедированием аудио - 70 м EXTRON DTP-T-USW-233

DTP T USW 233 – это коммутатор Extron с тремя входами для передачи HDMI или аналогового видео, аудио, а также сигналов управления устройствам Extron с поддержкой DTP^® по экранированному кабелю CATx на расстояние до 70 м. Устройство совместимо с HDCP и имеет два входа HDMI, один вход VGA и один выход DTP 230 на витой паре. DTP T USW 233 поддерживает видеосигналы с разрешениями до 1920x1200, включая 1080p/60 и 2K. Коммутатор также выполняет ряд удобных для интегратора функций, таких как эмбедирование аналогового стереоаудио, EDID Minder^®, автоматическая коммутация входов, назначение аудиовхода, возможность удалённого питания и совместимость с устройствами с интерфейсом HDBaseT. Благодаря этим функциям, а также низкопрофильному корпусу коммутатор DTP T USW 233 идеально подходит для незаметной установки на кафедрах, под столами или в других местах в соответствии с требованиями проекта.

DTP T USW 233 осуществляет надёжную коммутацию и передачу сигналов HDMI и аналогового видео. Для удобства использования DTP T USW 233 может автоматически переключаться между цифровыми и аналоговыми источниками. Сигналы аналогового стереоаудио могут быть эмбедированы в цифровой выходной видеосигнал для передачи через DTP. Чтобы соответствовать требованиям инсталляции, устройство предлагает опцию передачи аналогового аудио вместе с сигналами видео и управления по тому же экранированному кабелю витой пары матричному коммутатору, обычному коммутатору или процессору обработки сигналов с поддержкой DTP. Кроме того, вход для аналогового аудио может быть назначен к любому из трех видеовходов или может следовать за активным видеовходом.

Для улучшения и упрощения интеграции источников и дисплеев, а также для оптимального функционирования системы DTP T USW 233 использует технологию EDID Minder. EDID Minder – это уникальная технология Extron, которая управляет обменом данными EDID между устройством отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее.

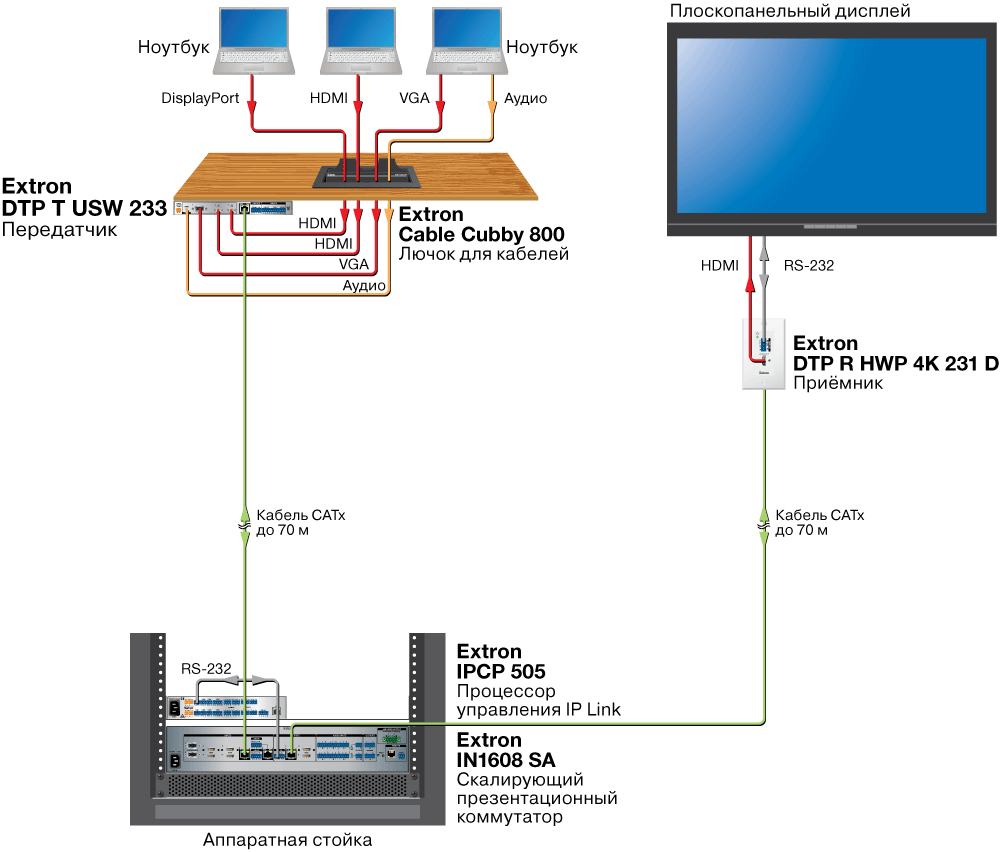

Коммутатор поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для управления AV‑устройствами. Передатчик DTP T USW 233 может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP для дополнительной гибкости инсталляции. Это облегчает установку и позволяет обоим устройствам использовать один блок питания. DTP T USW 233 может быть использован совместно с презентационным матричным коммутатором DTP CrossPoint^® от Extron или другими устройствами с DTP для поддержки источников в удалённых точках.

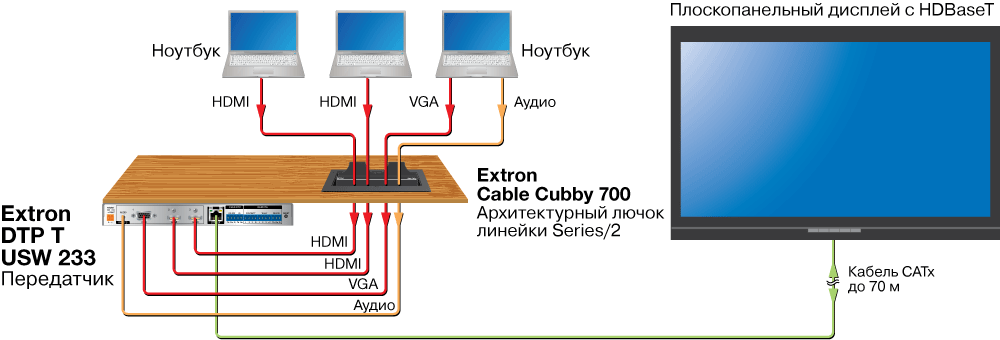

Имеется возможность настройки выхода DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на расстояние до 70 м по экранированному кабелю CATx.

DTP T USW 233 предлагает удобные варианты управления, включая переднюю панель, RS‑232 и «сухие» контакты с выходом Tally. Коммутатор смонтирован в металлический корпус высотой 2,5 см в половину ширины стойки, что позволяет незаметно разместить устройство на кафедрах или под столами.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключенными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Передаёт HDMI или аналоговое видео, сигналы управления и аналоговое аудио на расстояние до 70 м по одному экранированному кабелю CATx — DTP T USW 233 обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: два HDMI, один VGA на разъёме HD15 и один вход для аудио на разъёме стерео «мини-джек» 3,5 мм
• Выход: один выход DTP^® 230 на витой паре на разъёме RJ‑45
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления в таких местах, как кафедры или пространство под столами для переговоров. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Поддержка компьютерных разрешений и видеоразрешений до 1920x1200, включая 1080p/60 и 2K — DTP T USW 233 поддерживает передачу цифровых сигналов на 70 м по экранированному кабелю витой пары и обеспечивает превосходное качество изображения при самых высоких разрешениях.
• Эмбедирование аналогового стереоаудио — сигналы аналогового стереоаудио могут быть по выбору эмбедированы в цифровой выходной видеосигнал и переданы через выход DTP. Входы HDMI могут быть настроены на выполнение следующих функций: передача эмбедированного цифрового аудио, эмбедирование аналогового аудио или автоматическое эмбедирование аналогового аудио, если цифровой аудиосигнал не обнаружен.
• Возможность удалённого питания — в целях упрощения инсталляции передатчик может удалённо получать питание от устройства с DTP по кабелю витой пары.
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары типа CATx — DTP T USW 233 полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 70 м при использовании с экранированным кабелем витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Принимает дополнительное аналоговое стереоаудио — DTP T USW 233 принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары.
• Назначение аудиовхода — вход для аналогового аудио может быть назначен к любому видеовходу либо может следовать за активным видеовходом.
• Поддерживаемые спецификации HDMI включают в себя скорость передачи данных до 6,75 Гбит/с, 3D и аудиоформаты HD без потерь
• Выход DTP совместим с устройствами с интерфейсом HDBaseT — выход DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Поддержка различных форматов эмбедированного аудио — DTP T USW 233 совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалёнными AV‑устройствами без использования дополнительных кабелей.
• Цифровое преобразование аналоговых входных сигналов — аналоговые сигналы оцифровываются, что обеспечивает надёжную передачу цифрового видеосигнала высокого качества на выходное устройство.
• Совместимость с HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключенного источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по светодиодным индикаторам на передней панели, RS‑232 или USB особенно удобна для операторов систем и персонала службы поддержки.
• Блокировка выхода (muting) по выбору — видео и аудио могут быть заблокированы на выходе по отдельности.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — количество бит глубины цвета автоматически настраивается согласно данным дисплея EDID, предотвращая цветовые несоответствия между источником и устройством отображения.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, с сохранением доступа к управлению через USB или RS‑232.
• Совместим со всеми приёмниками серии DTP 230, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном формфакторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Порт управления по RS‑232 — возможность использования команд последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
• Удалённое управление по «сухим» контактам с выходом Tally — позволяет дистанционно осуществлять выбор входного канала, в то время как выход Tally обеспечивает подачу +5 В постоянного тока для загорания светодиодного индикатора и отображения выбранного на данный момент входа.
• Работают с кабелями Show Me^® для системы TeamWork^® — кабели Show Me предлагают удобное подключение и возможность выбора входа, а также управление в системах TeamWork для совместной работы. Воспользуйтесь программой TeamWork System Builder для создания персональной системы для вашего проекта совместной работы.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без использования задней панели.
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Высота 2,5 см, металлический корпус шириной в половину стойки — благодаря низкопрофильному корпусу устройство может быть незаметно размещено в любом месте.
• В комплекте фиксаторы LockIt^® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• DTP T USW 233 - Коммутатор с 2 входами HDMI, 1 входом VGA, аудио – 70 м / партномер 60-1551-12
• DTP T USW 333 - Коммутатор с 2 входами HDMI, 1 входом VGA, аудио – 100 м / партномер 60-1551-52
