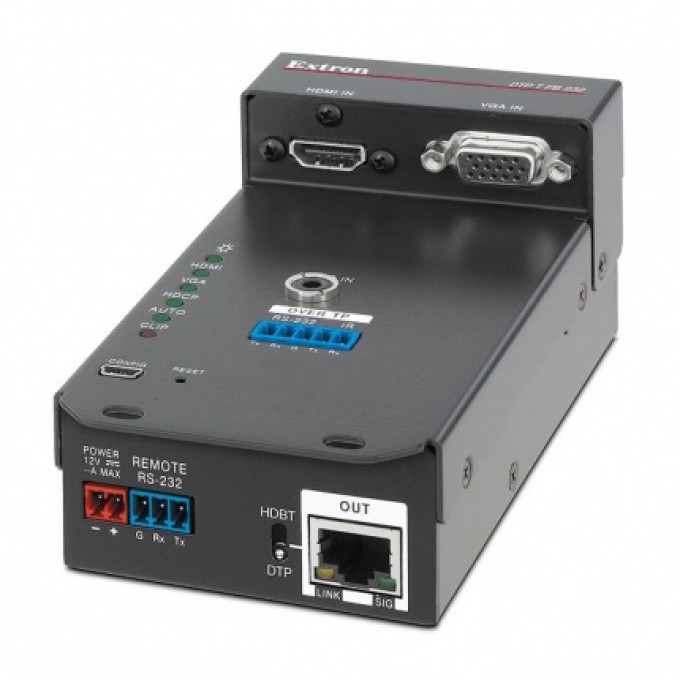

Передатчик DTP с двумя входами и эмбедированием аудио для напольных лючков EXTRON DTP-T-FB-232

DTP T FB 232 — это передатчик Extron c двумя входами, который передаёт HDMI, VGA, аудио и сигналы управления на расстояния до 70 метров по экранированному кабелю CATx. Передатчик DTP^® совместим с напольными лючками производства OBO Bettermann, MK от Honeywell, Electraplan и PUK. DTP T FB 232 поддерживает видеосигналы с разрешениями до 1920x1200, включая 1080p/60 и 2K. Передатчик оснащен функциями эмбедирования аналогового стереоаудио, автоматической коммутации входов и удаленного управления по RS‑232 для свободного функционирования без внешнего управления. Передатчик также поддерживает сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами в удалённых точках. Разработанный для линейки DTP Systems, DTP T FB 232 может дистанционно получать питание от матричных коммутаторов Extron серии DTP CrossPoint^® или других устройств с поддержкой DTP.

HDCP-совместимый передатчик DTP T FB 232 осуществляет надёжную коммутацию и передачу сигналов HDMI и VGA. DTP T FB 232 может автоматически переключаться между цифровыми и аналоговыми источниками для удобства использования. Сигналы аналогового стереоаудио могут быть эмбедированы в цифровой выходной видеосигнал для передачи через DTP. Чтобы соответствовать требованиям проекта, устройство также имеет опцию передачи аналогового аудио вместе с сигналами видео и управления по тому же экранированному кабелю витой пары устройствам с поддержкой DTP: матричному коммутатору, обычному коммутатору или процессору обработки сигналов. Кроме того, аналоговый вход может быть назначен к любому из двух видеовходов или может следовать за активным видеовходом.

Для улучшения и упрощения интеграции источников и дисплеев, а также для оказания содействия в обеспечении оптимального функционирования системы DTP T FB 232 использует технологию EDID Minder^®. EDID Minder — это уникальная технология Extron, которая управляет обменом данными EDID между устройством отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее.

DTP T FB 232 поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для контроля работы AV‑устройств. Передатчик DTP T FB 232 может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP для дополнительной гибкости инсталляции. Это облегчает установку и позволяет обоим устройствам использовать один блок питания. DTP T FB 232 может быть использован совместно с презентационным матричным коммутатором Extron DTP CrossPoint или другими устройствами с DTP для поддержки источников в удалённых точках. Уникальный форм-фактор передатчика обеспечивает гибкое монтажное решение с установкой в напольные лючки, предоставляя удобное расположение входных точек для настраиваемых помещений и других проектов.

Имеется возможность настройки выхода DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на расстояние до 70 метров по экранированному кабелю CATx.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Спроектирован для монтажа в различные типы напольных лючков — уникальный форм-фактор обеспечивает гибкое монтажное решение с установкой в напольные лючки, предлагаемые OBO Bettermann со слотами GB2 и GB3, MK от Honeywell, Electraplan и PUK.
• Передаёт HDMI или аналоговое видео, сигналы управления и аналоговое аудио на 70 метров по одному экранированному кабелю CATx — DTP T FB 232 обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: один HDMI, один VGA на разъёме HD15 и один вход для аудио на разъёме стерео «мини-джек» 3,5 мм
• Выход: один выход DTP^® 230 на витой паре на разъёме RJ‑45
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку в напольных лючках без необходимости управления. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Поддержка разрешений компьютерного видео до 1920x1200, включая 1080p/60 и 2K — DTP T FB 232 поддерживает передачу цифровых сигналов на 70 метров по экранированному кабелю витой пары и обеспечивает превосходное качество изображения при самых высоких разрешениях.
• Эмбедирование аналогового стереоаудио — сигналы аналогового стереоаудио могут быть по выбору эмбедированы в цифровой выходной видеосигнал и переданы через DTP. Вход HDMI может быть настроен на выполнение следующих функций: передачи эмбедированного цифрового аудио, эмбедирования аналогового аудио или автоматического эмбедирования аналогового аудио, если цифровой аудиосигнал не обнаружен.
• Возможность удалённого питания — в целях упрощения инсталляции передатчик может дистанционно получать питание от устройства с поддержкой DTP по кабелю витой пары.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместим с экранированным кабелем витой пары типа CATx — DTP T FB 232 полностью поддерживает максимальную дистанцию передачи сигналов до 70 метров со всеми совместимыми разрешениями при использовании экранированного кабеля витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Принимает дополнительное аналоговое стереоаудио — DTP T FB 232 принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары.
• Назначение аудиовхода — вход для аналогового аудио может быть назначен к любому видеовходу либо может следовать за активным видеовходом.
• Поддерживает следующие спецификации HDMI: скорость передачи данных до 6,75 Гбит/с, 3D и аудиоформаты HD без потерь
• Выход DTP совместим с устройствами с интерфейсом HDBaseT — выход DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Поддержка различных форматов эмбедированного аудио — DTP T FB 232 совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV-устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV‑оборудованием без использования дополнительных кабелей.
• Цифровое преобразование аналоговых входных сигналов — аналоговые сигналы оцифровываются, что гарантирует передачу безупречного, высококачественного цифрового видеосигнала на целевой дисплей.
• Совместимость с HDCP — отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам имитировать совместимость с HDCP или её отсутствие при подключении источника, который автоматически зашифровывает контент при обнаружении HDCP-совместимого оборудования. Контент, защищённый от незаконного копирования, отображаться не будет.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и корректное отображение на дисплее.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — Автоматически настраивает количество бит глубины цвета согласно данным EDID дисплея, предотвращая цветовые несоответствия между источником и устройством отображения.
• Совместимы со всеми приёмниками серии DTP 230, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном форм-факторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Порт управления по RS‑232 — возможность использования команд последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ - «Simple Instruction Set», набор базовых команд ASCII для несложного и быстрого программирования.
• Порт настройки USB на передней панели
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Простая установка и пуско-наладка с помощью программного обеспечения для настройки устройств PCS (Product Configuration Software) от Extron — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Новинка Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• В комплекте фиксаторы LockIt^® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

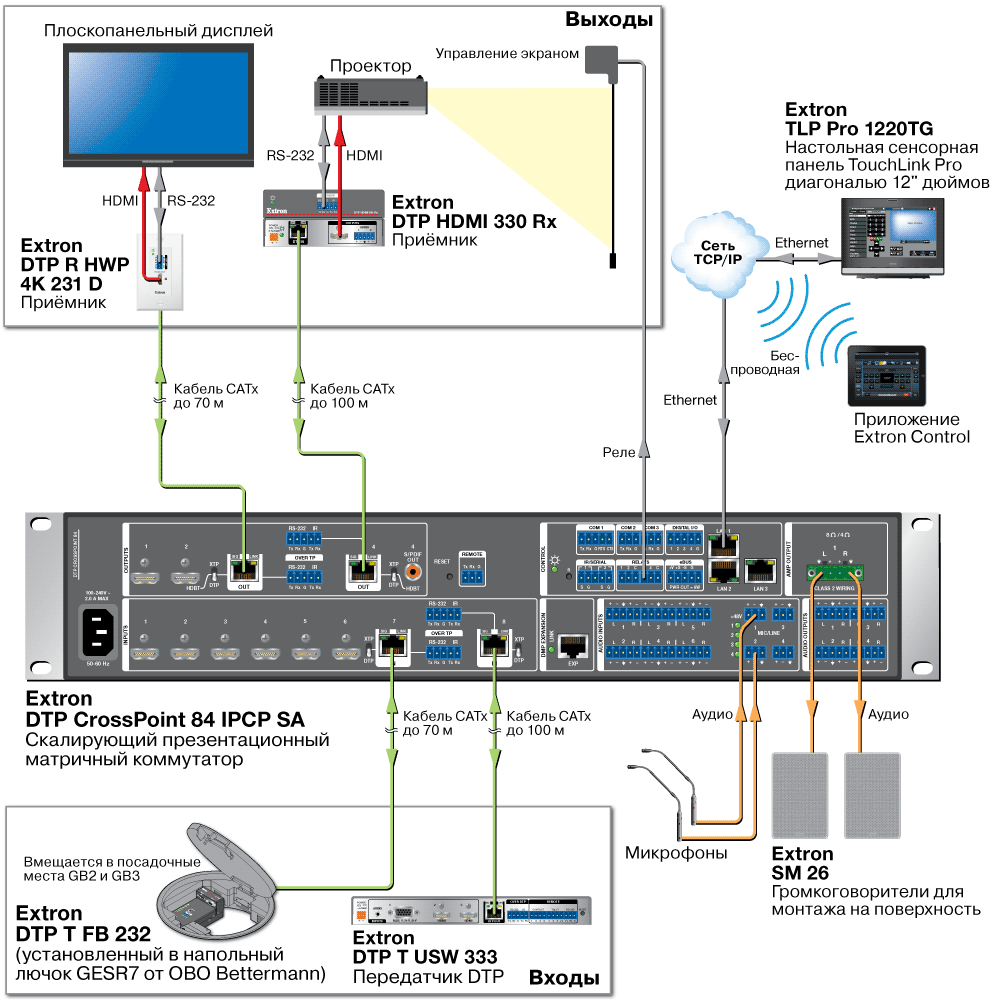

Схема DTP Systems

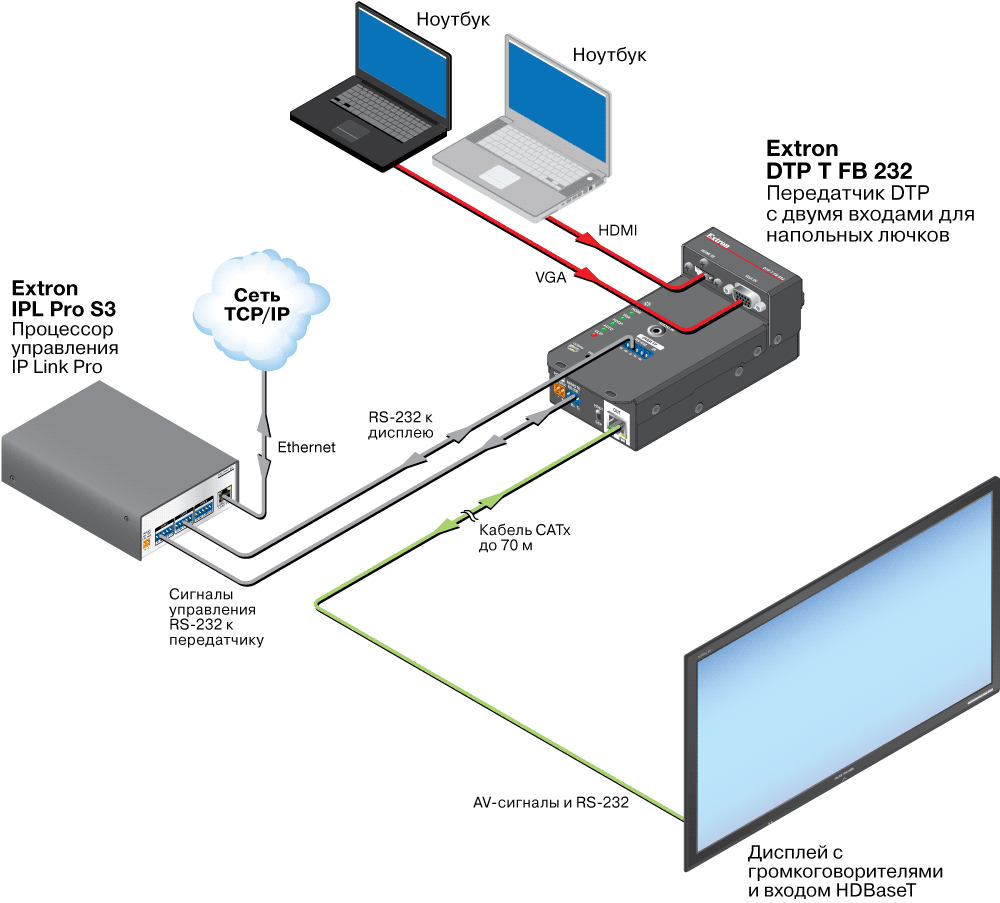

Подключение «точка – точка»

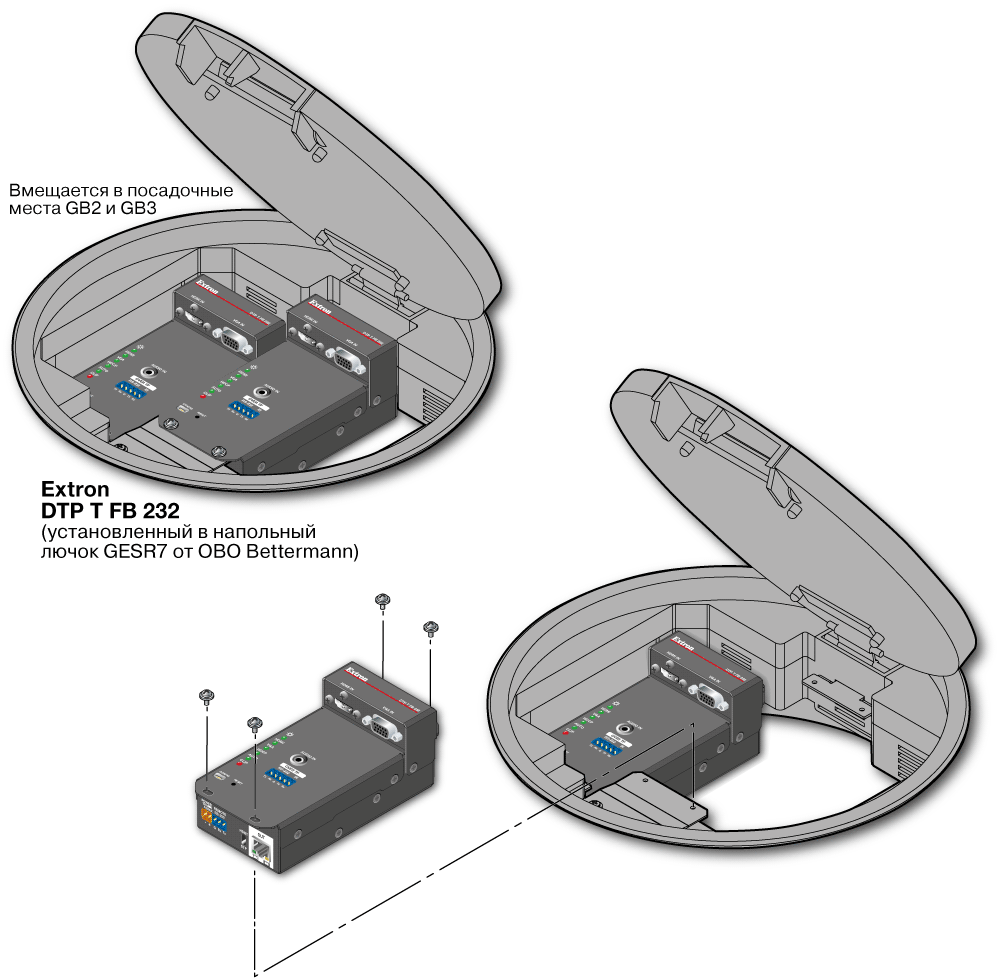

Схема инсталляции
