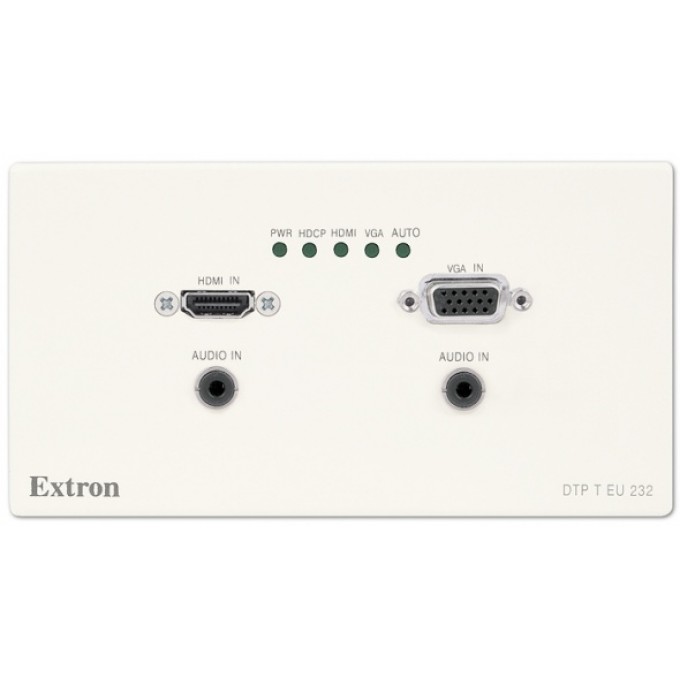

Передатчик DTP с двумя входами и эмбедированием аудио для распределительных коробов типа EU EXTRON DTP-T-EU-232

DTP T EU 232 - это компактный передатчик Extron с двумя входами для передачи HDMI или аналогового видео, аудио и сигналов управления устройствам Extron с поддержкой DTP^® по экранированному кабелю CATx на расстояния до 70 метров. Этот передатчик совместим со стандартными двухганговыми распределительными коробами типа EU для удобства установки в системах с настенным монтажом. Он предлагает один вход HDMI и один вход VGA - оба с возможностью независимого подключения аналогового стереоаудио. DTP T EU 232 поддерживает разрешения компьютерного видео до 1920x1200, включая 1080p/60 и 2K. К функциям устройства относятся: эмбедирование аналогового стереоаудио, EDID Minder®, автоматическая коммутация входов, возможность удалённого питания и сквозные двунаправленные порты RS‑232 и ИК для удалённого управления AV‑устройствами. Возможность настенного монтажа обеспечивает удобство размещения входных подключений именно там, где необходимо.

HDCP-совместимый передатчик DTP T EU 232 осуществляет надёжную коммутацию и передачу сигналов HDMI и VGA. Он может автоматически переключаться между цифровыми и аналоговыми источниками, а также поддерживает удалённое управление по RS‑232 для свободного функционирования без внешнего управления. Кроме того, передатчик предлагает отдельные подключения для эмбедирования аналогового стереоаудио в цифровой видеовыход для передачи через DTP. Чтобы соответствовать требованиям проекта, устройство также имеет опцию передачи аналогового аудио вместе с сигналами видео и управления по тому же экранированному кабелю витой пары устройствам с поддержкой DTP: матричному коммутатору, обычному коммутатору или процессору обработки сигналов.

Для улучшения и упрощения интеграции источников и дисплеев, а также для оказания содействия в обеспечении оптимального функционирования системы, DTP T EU 232 использует технологию EDID Minder. EDID Minder - это эксклюзивная технология Extron, которая управляет обменом данными EDID между устройством отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее.

DTP T EU 232 поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для контроля работы AV‑устройств. Передатчик DTP T EU 232 может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP для дополнительной гибкости инсталляции. Это облегчает установку и позволяет обоим устройствам использовать один блок питания. DTP T EU 232 может быть использован совместно с презентационным матричным коммутатором Extron DTP CrossPoint^® или другими устройствами с DTP для поддержки источников в удалённых точках. Уникальный форм-фактор передатчика обеспечивает простоту подключения к входам с доступом через распределительные короба стандарта EU, предлагая удобное расположение входных точек в пределах настраиваемых проектов и широкого ряда других инсталляций.

Имеется возможность настройки выхода DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, включая двунаправленные сигналы RS‑232 и ИК на дистанции до 70 метров по экранированному кабелю CATx.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ-45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

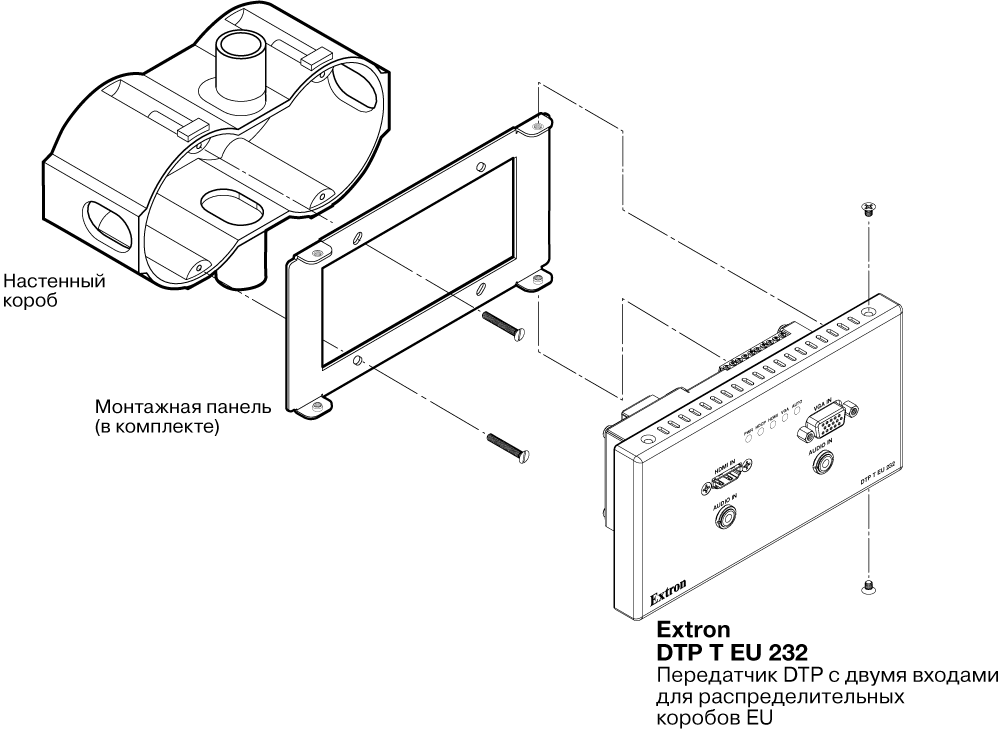

• Монтаж в двухганговые распределительные короба и лючки стандарта EU размером 60 мм — компактный корпус DTP T EU 232 с небольшой глубиной позволяет удобную установку в различные короба.
• Передаёт HDMI или аналоговое видео, сигналы управления и аналоговое аудио на 70 метров по одному экранированному кабелю CATx — DTP T EU 232 обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: один HDMI, один VGA на разъёме HD15 и два входа для аудио на разъёме стерео «мини-джек» 3,5 мм
• Выход: один выход DTP^® 230 на витой паре на разъёме RJ‑45
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления в распределительном коробе. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Поддержка компьютерных и видеоразрешений до 1920x1200, включая 1080p/60 и 2K — DTP T EU 232 поддерживает передачу цифровых сигналов на 70 метров по экранированному кабелю витой пары и обеспечивает превосходное качество изображения при самых высоких разрешениях.
• Эмбедирование аналогового стереоаудио — сигналы аналогового стереоаудио могут быть по выбору эмбедированы в цифровой выходной видеосигнал и переданы через DTP. Вход HDMI может быть настроен на выполнение следующих функций: передачи эмбедированного цифрового аудио, эмбедирования аналогового аудио или автоматического эмбедирования аналогового аудио, если цифровой аудиосигнал не обнаружен.
• Возможность удалённого питания — в целях упрощения инсталляции, передатчик может дистанционно получать питание от устройства с поддержкой DTP по кабелю витой пары.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместим с экранированным кабелем витой пары типа CATx — DTP T EU 232 полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 70 метров при использовании экранированного кабеля витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Независимые входы для аналогового аудио — DTP T EU 232 предлагает два независимых подключения аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары.
• Поддерживает спецификации HDMI: скорость передачи данных до 6,75 Гбит/с, 3D и аудиоформаты HD без потерь
• Выход DTP совместим с устройствами с интерфейсом HDBaseT — выход DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Поддержка различных форматов эмбедированного аудио — DTP T EU 232 совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV‑оборудованием без использования дополнительных кабелей.
• Цифровое преобразование аналоговых входных сигналов — аналоговые сигналы оцифровываются, что гарантирует передачу безупречного, высококачественного цифрового видеосигнала на целевой дисплей.
• Совместимость с HDCP — отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет устройству выглядеть совместимым или не совместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и корректное отображение на дисплее.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — Автоматически настраивает количество бит глубины цвета согласно данным EDID дисплея, предотвращая цветовые несоответствия между источником и устройством отображения.
• Совместим со всеми приёмниками серии DTP 230, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном форм-факторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Порт управления по RS-232 — возможность использования команд последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ - «Simple Instruction Set», набор базовых команд ASCII для несложного и быстрого программирования.
• Порт настройки USB
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Простая установка и пуско-наладка с помощью программного обеспечения для настройки устройств PSC (Product Configuration Software) от Extron — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Выпускается в белом цвете RAL9010
• Новинка Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

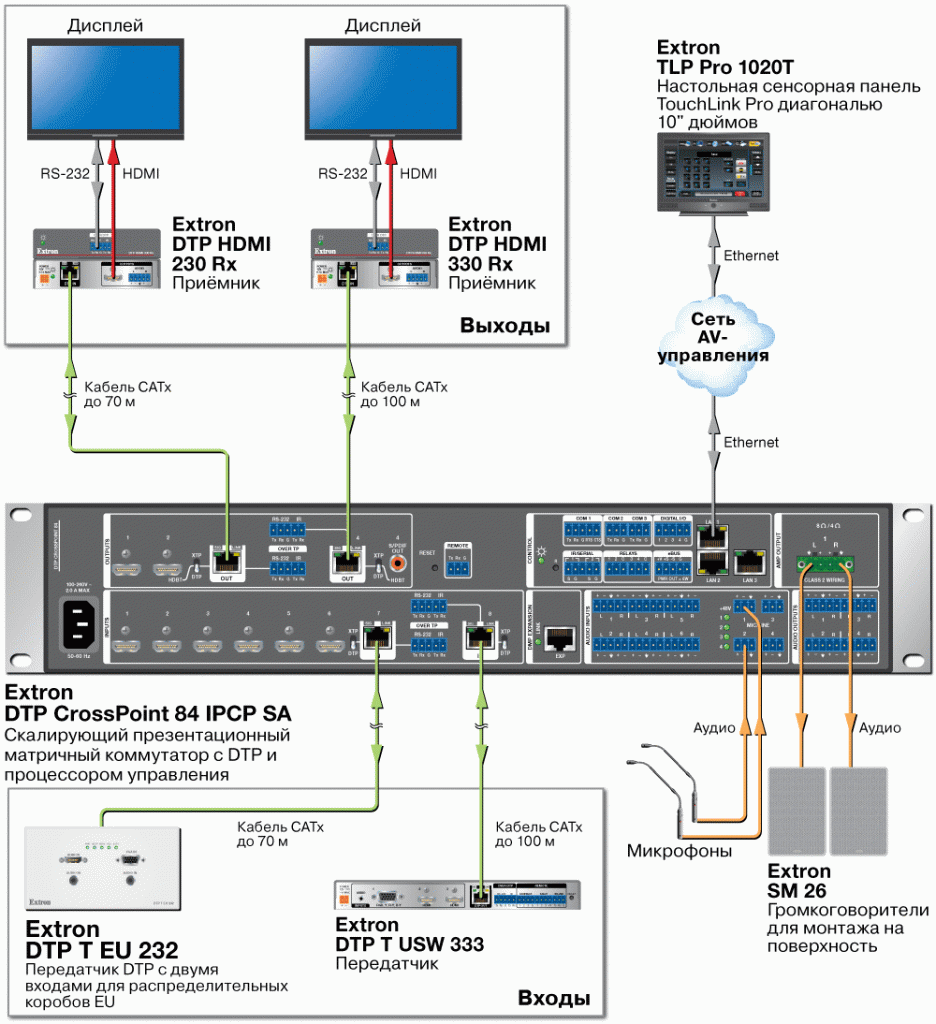

Схема DTP Systems

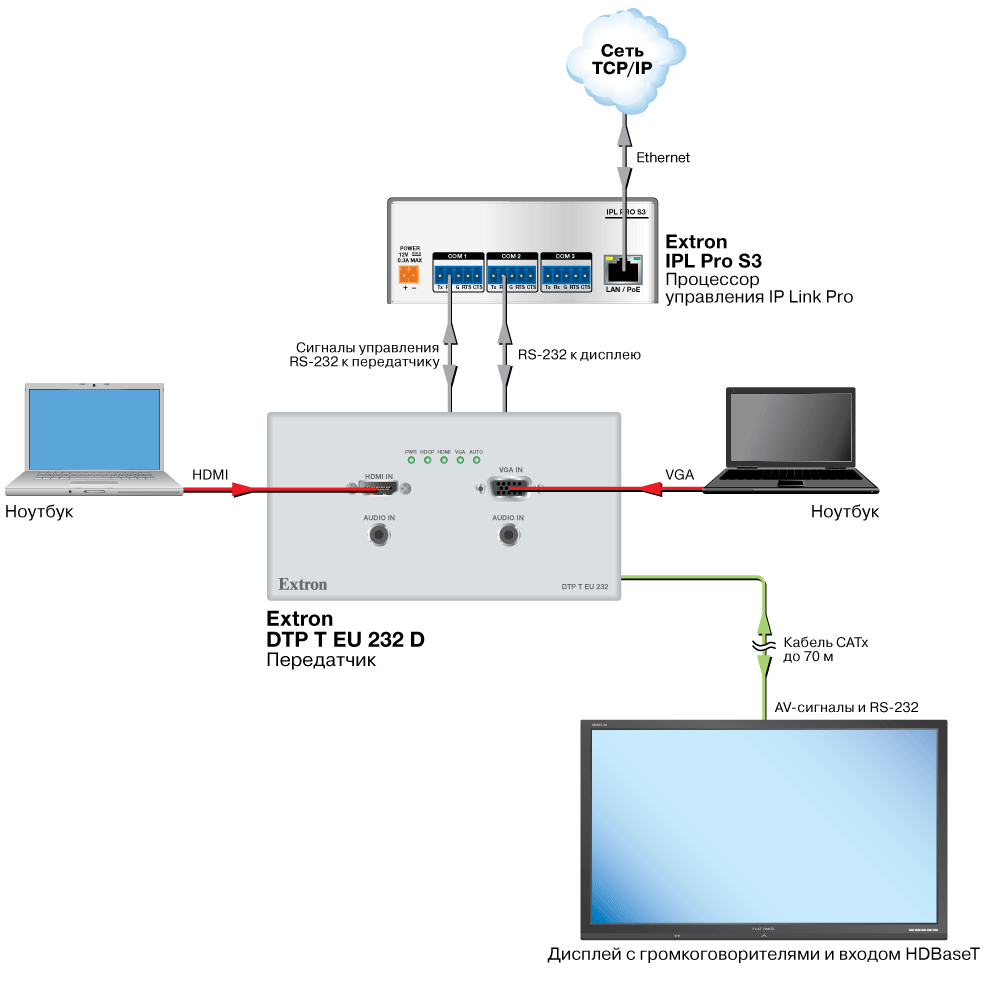

Подключение «точка – точка»
