Передатчик DTP для HDMI EXTRON DTP-HDMI-4K-230-TX

DTP HDMI 4K 230 Tx от Extron – это передатчик сигналов HDMI, аудио и двунаправленных сигналов RS‑232 и ИК устройствам Extron с поддержкой DTP^® на расстояния до 70 метров по одному экранированному кабелю CATx. Он обеспечивает возможность экономичной и эффективной передачи сигналов HDMI с эмбедированным многоканальным аудио от устройств с интерфейсом HDMI. Дополнительно DTP HDMI 4K 230 Tx принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары. Он поддерживает видеосигналы с разрешением до 4K. Благодаря компактному размеру корпуса и возможности удалённого питания DTP HDMI 4K 230 Tx является идеальным решением для незаметной установки на кафедрах, под столами или в любых других местах в соответствии с требованиями проекта.

Будучи совместимым с HDCP, передатчик DTP HDMI 4K 230 Tx обеспечивает надёжную передачу сигналов HDMI с поддержкой технологии Deep Color до 12 бит, сквозного канала для CEC и эмбедированных аудиоформатов HD без потерь. Кроме того, между источником и дисплеем постоянно поддерживается DDC-передача данных EDID и HDCP, гарантируя прямую совместимость и оптимальное качество передачи сигнала между устройствами. DTP HDMI 4K 230 Tx также предлагает подключение для передачи аналогового стереоаудио матричному коммутатору, стандартному коммутатору или процессору обработки сигналов с поддержкой DTP. Аналоговое стереоаудио передается по тому же экранированному кабелю витой пары, что и HDMI и сигналы управления, что устраняет необходимость в отдельном кабеле для поддержки аналогового аудио на устройстве с DTP.

Передатчик на витой паре предлагает интеграторам и другие удобные функции, упрощающие инсталляцию системы. DTP HDMI 4K 230 Tx поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для управления работой AV‑устройств. Кроме этого, передатчик может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP, что позволяет совместно использовать один блок питания.

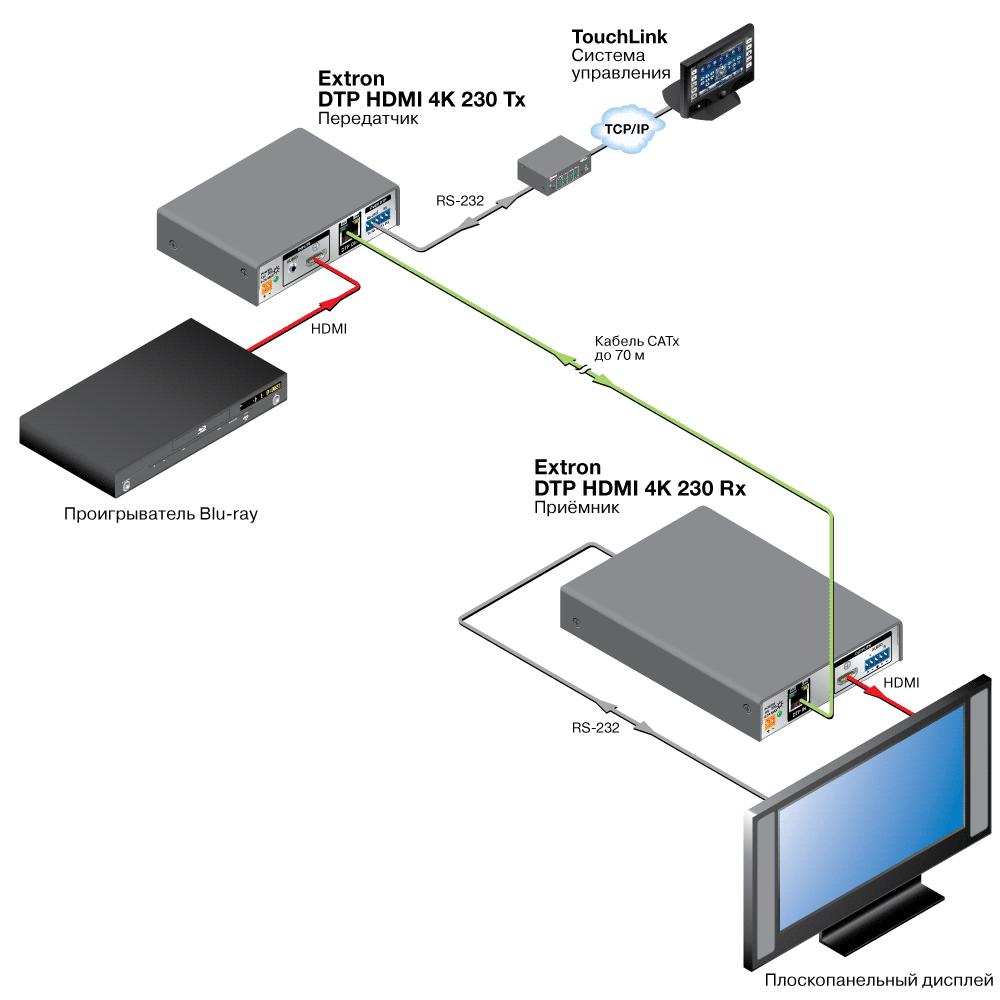

DTP HDMI 4K 230 Tx может быть использован совместно с презентационным матричным коммутатором Extron серии DTP CrossPoint или другими устройствами с DTP для поддержки источников в удалённых точках. Передатчик разработан в металлическом корпусе высотой 2,5 см в четверть ширины стойки. Низкопрофильный дизайн DTP HDMI 4K 230 Tx позволяет незаметно разместить устройство на кафедрах и под столами.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Передаёт HDMI, сигналы управления и аналогового аудио на расстояние до 70 метров по экранированному кабелю CATx — DTP HDMI 4K 230 Tx обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: один HDMI и один вход для аудио на разъёме стерео «мини-джек» 3,5 мм
• Выход: один выход DTP^® 230 на витой паре на разъёме RJ‑45
• Поддержка видеоразрешений и компьютерных разрешений до 4K
• Поддерживает спецификации HDMI: скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D, аудиоформаты HD без потерь и сквозной канал для CEC
• Поддержка HDCP 2.2 — отображение защищённого видеоконтента в формате 4K и поддержка предыдущих версий HDCP.
• Возможность удалённого питания — в целях упрощения инсталляции передатчик может дистанционно получать питание от устройства с поддержкой DTP по кабелю витой пары.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместимость с экранированным кабелем витой пары CATx — для оптимальной производительности системы рекомендуется экранированный кабель витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Принимает дополнительное аналоговое стереоаудио — DTP HDMI 4K 230 Tx принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары. Аналоговое аудио не эмбедируется в цифровой видеосигнал.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV‑оборудованием без использования дополнительных кабелей.
• Поддержка различных форматов эмбедированного аудио — DTP HDMI 4K 230 Tx совместим с различными форматами многоканального аудио для обеспечения надёжной работы с источниками HDMI.
• Поддержка передачи данных EDID и HDCP — активная буферизация каналов DDC обеспечивает беспрерывный обмен данными между источником и дисплеем.
• Совместим со всеми приёмниками серии DTP 230, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном формфакторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Светодиодный индикатор наличия сигнала и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ-45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Исполнение «пленум» по стандарту UL 2043 — DTP HDMI 4K 230 Tx соответствует стандарту пожарной безопасности UL 2043 для инсталляции в «пленум»-полости над подвесным потолком (за исключением блока питания). Размещение в пространстве над подвесным потолком позволяет скрыть передатчик для предотвращения кражи и является удобным решением для помещений с ограниченным пространством.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Высота 2,5 см, металлический корпус шириной в четверть стойки — благодаря низкопрофильному корпусу устройство может быть незаметно размещено в любом месте.
• В комплекте фиксаторы LockIt^® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
