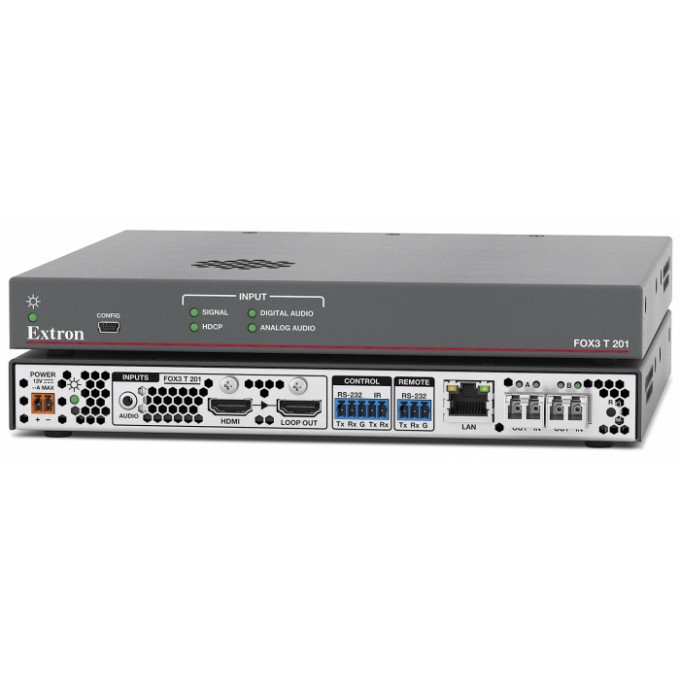

Оптоволоконный передатчик для HDMI EXTRON FOX3-T-201

• Передача HDMI-видео, стереоаудио, сигналов управления RS-232, а также ИК по оптоволоконному кабелю
• Поддержка передачи 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 без потерь по одному оптоволоконному кабелю
• Передача несжатого 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям
• Поддержка спецификаций HDMI 2.0: скорость передачи данных до 18 Гбит/с и Deep Color до 12 бит
• Совместимость с HDCP 2.3
• Вход HDMI с локальным выходом

Оптоволоконный передатчик Extron FOX3 T 201 осуществляет передачу HDCP-совместимых сигналов HDMI-видео, аудио, сигналов управления RS‑232 и ИК на длинные дистанции по оптоволоконному кабелю. Созданный обеспечить непревзойдённое качество изображения высокого разрешения, этот передатчик использует полностью цифровую технологию Extron для точной передачи «пиксель в пиксель» несжатых изображений с разрешением до 4K/60 и семплированием цвета 4:4:4 по двум оптоволоконным кабелям или сжатого без потерь видео 4K/60 4:4:4 по одному оптоволоконному кабелю. Разработанный специально для AV‑систем, FOX3 T 201 также включает в себя такие удобные для интегратора функции, как Key Minder®, EDID Minder®, эмбедирование аудио, мониторинг и управление по Ethernet, усиление и затухание аудио, в том числе мониторинг системы в реальном времени. Компактный низкопрофильный корпус обеспечивает не привлекающий внимание монтаж.

Поддерживая скорости передачи данных до 18 Гбит/c, FOX3 T 201 специально разработан для передачи несжатых видеоизображений с разрешениями до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям или сжатого без потерь видео по одному оптоволоконному кабелю; эти возможности делают передатчик идеальным решением для инсталляций критической важности или любых других проектов, где требуется передача изображений в очень высоком разрешении. Поддержка кадровой частоты 60 Гц и цветового пространства 4:4:4 обеспечивает плавную смену кадров «живого» видео и сохранение детализации таких высококачественных компьютерных изображений, как чертежи CAD.

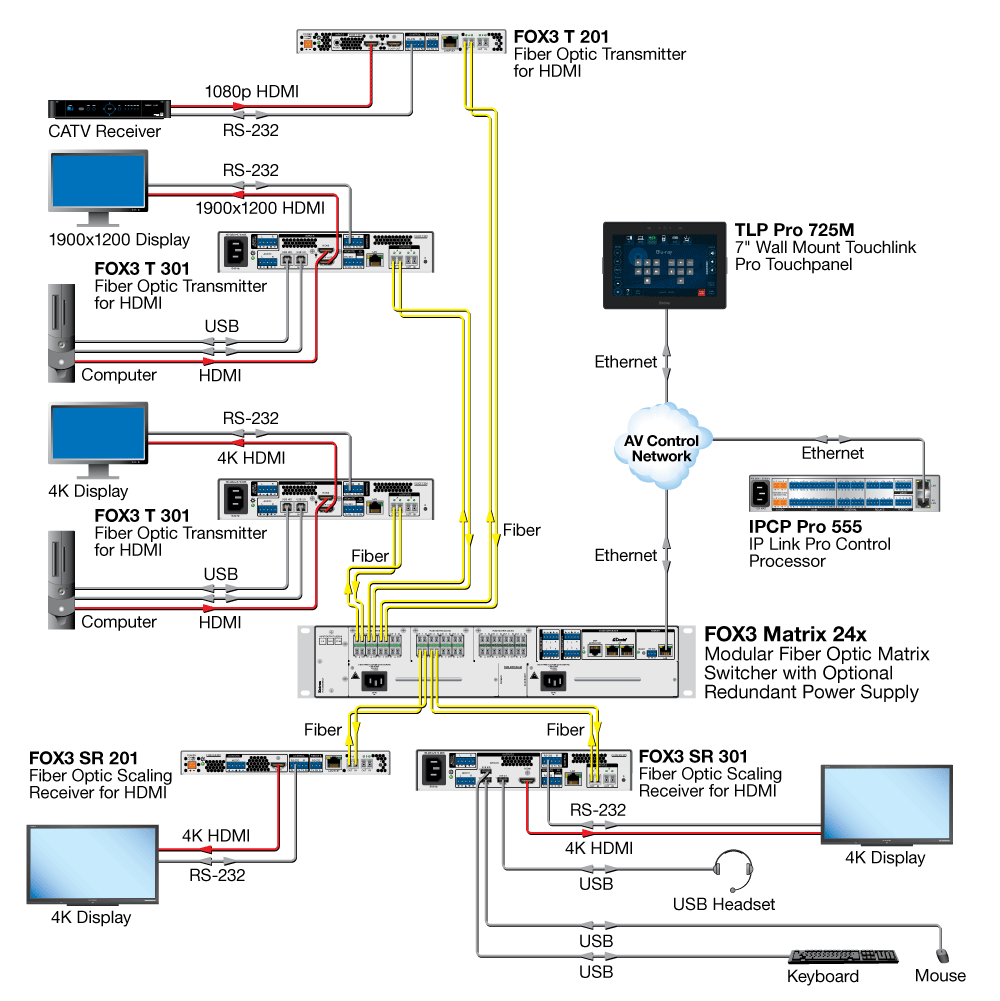

Передатчик FOX3 T 201 может использоваться совместно с приёмником FOX3 SR 201 в инсталляциях «точка – точка» или в комбинации с матричным коммутатором серии FOX3 в HDCP‑совместимых системах распределения сигналов в масштабе предприятия, в которых применяется HDMI-видео с поддержкой 4K/60 4:4:4, аудио и сигналы управления RS‑232 и ИК.

Для упрощения интеграции с цифровыми источниками и дисплеями FOX3 T 201 использует две технологии Extron: EDID Minder и Key Minder. EDID Minder автоматически управляет обменом EDID благодаря постоянному взаимодействию EDID между подключёнными устройствами, тем самым обеспечивая правильное включение источника и корректное отображение видео на дисплее. Key Minder аутентифицирует и поддерживает постоянное соединение HDCP для быстрой и надёжной коммутации в профессиональных AV‑системах, одновременно распределяя сигнал от одного источника на один или несколько дисплеев. В дополнение к этому локальный вход позволяет передавать выходной сигнал на локальный монитор, который также поддерживает видео 4K/60, а встроенные тестовые таблицы отображают настройки дисплея, упрощая установку и конфигурацию.

Для удобства FOX3 T 201 предлагает локальный и удалённый доступ к системе для конфигурирования, управления и мониторинга. Конфигурационный USB-порт на передней панели обеспечивает возможность конфигурации системы без использования задней панели. Порты для вставки RS‑232 и ИК используются для передачи сигналов управления на удалённые устройства по оптоволоконному кабелю. Управление источниками и дисплеями может осуществляться либо от передатчика, либо от приёмника через RS‑232 или ИК. В системе с использованием матричного коммутатора серии FOX3 удалённый порт RS-232 может принимать вставленные сигналы управления от этого коммутатора по оптоволоконному кабелю для управления подключённым устройством. Кроме этого, передатчик включает в себя порт LAN со входом, что позволяет осуществлять активный мониторинг и управление FOX3 T 201 по сети, используя стандартные протоколы TCP/IP.

Выпускаются многомодовые и одномодовые версии FOX3 T 201. Модель FOX3 T 201 MM работает с многомодовым оптоволокном на частоте 850 нм, которое обычно используется внутри зданий или на объектах с умеренными дистанциями передачи. Версия FOX3 T 201 SM работает с одномодовым оптоволокном на частоте 1310°нм, обеспечивая возможность передачи на очень большие дистанции. Эта модель может применяться на масштабных проектах, таких как аэропорты и стадионы, а также для подключения на очень больших расстояниях, например, между университетскими корпусами. Оптоволоконные инсталляции особенно популярны в государственном, военном и медицинском секторах благодаря конфиденциальности передачи и невосприимчивости оптоволоконного кабеля к внешним воздействиям. В передатчике установлены стандартные разъёмы LC. Металлический корпус высотой 2,5 см и шириной в половину стойки спроектирован для не привлекающей внимания инсталляции в профессиональные AV‑системы.

• Передача HDMI-видео, стереоаудио, сигналов управления RS-232, а также ИК по оптоволоконному кабелю
• Поддержка передачи 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 без потерь по одному оптоволоконному кабелю
• Передача несжатого 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям
• Поддержка спецификаций HDMI 2.0: скорость передачи данных до 18 Гбит/с и Deep Color до 12 бит
• Совместимость с HDCP 2.3
• Вход HDMI с локальным выходом — локальный выход HDMI выводит сигналы на локальный монитор, позволяя осуществлять мониторинг или передачу контента без использования дополнительного усилителя-распределителя.
• Эмбедирование аудио — аналоговое стереоаудио преобразовывается в цифровое аудио HDMI.
• Возможность отключения авторизации HDCP — позволяет передатчику выглядеть совместимым или несовместимым с HDCP для подключённого источника.
• Key Minder постоянно проверяет совместимость с HDCP для быстрой, бесперебойной коммутации — определяет и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, безупречной коммутации в профессиональных AV‑системах.
• EDID Minder автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Возможность регулировки усиления и затухания аудио — настройка уровня усиления или затухания устраняет слышимые различия в громкости звука при переключении между источниками.
• Передача двунаправленных сигналов RS‑232 и ИК по оптоволоконному кабелю для управления AV‑устройствами — сквозной канал для двунаправленных сигналов управления RS‑232 и ИК позволяет управлять удалённым устройством без использования дополнительных кабелей. Для двусторонней передачи данных требуются два оптоволоконных кабеля.
• Поддержка LinkLicense® — лицензия Extron LinkLicense добавляет гибкие возможности, расширяет системный функционал и улучшает возможности устройств Extron.
• Конфигурационный USB-порт на передней панели — обеспечивает простую конфигурацию системы без использования задней панели.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN, WAN или Интернет.
• Управление по RS‑232 — порт RS‑232 для управления и настройки.
• Светодиодные индикаторы состояния в реальном времени для мониторинга и устранения неполадок — светодиодные индикаторы на передней и задней панелях подтверждают наличие сигнала, аутентификацию HDCP, статус оптоволоконного подключения и питание.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Встроенная тестовая таблица цветных полос для калибровки и установки — упрощает настройку и инсталляцию, предоставляя видеосигнал, если источник отсутствует.
• Совместимость с матричными коммутаторами Extron серии FOX3 — обеспечивает создание HDCP-совместимых систем распределения сигнала.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Стандартные разъёмы LC обеспечивают надёжное физическое соединение и точное позиционирование оптического стержня
• Доступные модели: в многомодовом исполнении с длиной волны 850 нм для передачи на умеренные дистанции до 500 м и в одномодовом исполнении на частоте 1310 нм для больших дистанций передачи до 20 км
• Металлический корпус высотой 2,5 см и шириной в половину стойки
• Внешний блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
