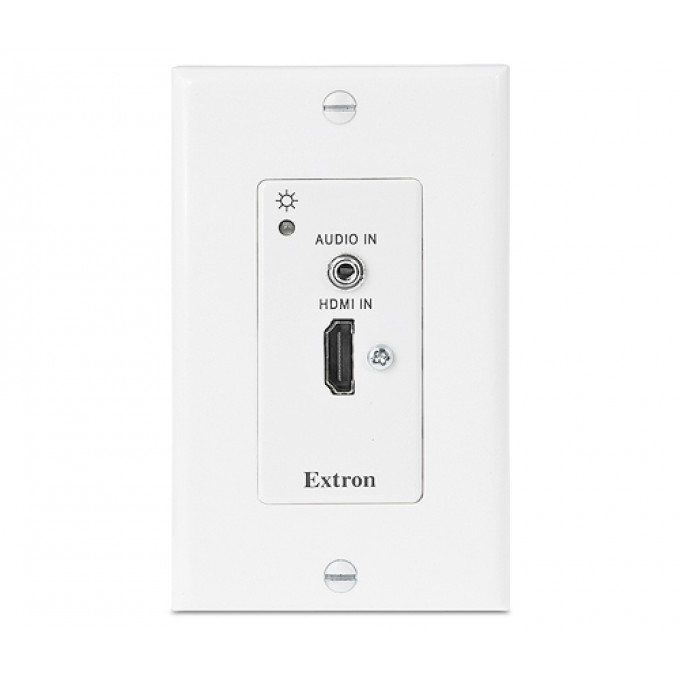

Передатчик DTP на длинные дистанции для HDMI - настенная панель Decorator, цвет белый EXTRON DTP-T-HWP-4K-331-D

DTP T HWP 4K 331 D от Extron – это передатчик в формфакторе одноганговой панели Decorator для передачи HDMI, аудио и двунаправленных сигналов RS‑232 и ИК на длинные дистанции до 100 м устройствам Extron с поддержкой DTP^® 330 по одному экранированному кабелю CATx. Одноганговый формфактор обеспечивает максимальную эффективность использования пространства в инсталляциях с монтажом на стену, в напольные лючки и в предметы мебели. DTP T HWP 4K 331 D принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары. Он поддерживает видеосигналы с разрешением до 4K. Он также предлагает возможность удалённого питания и сквозной порт для двунаправленных сигналов RS‑232 и ИК для удалённого управления AV‑устройствами. Возможность настенного монтажа одногангового передатчика DTP T HWP 4K 331 D обеспечивает удобство размещения входных подключений именно там, где необходимо.

HDCP-совместимый передатчик DTP T HWP 4K 331 D обеспечивает надёжную передачу сигналов HDMI с поддержкой технологии Deep Color до 12 бит, сквозного канала для CEC и эмбедированных аудиоформатов HD без потерь. Кроме того, между источником и дисплеем постоянно поддерживается DDC-передача данных EDID и HDCP, гарантируя прямую совместимость и оптимальное качество передачи сигнала между устройствами. DTP T HWP 4K 331 D также предлагает подключение для передачи аналогового стереоаудио матричному коммутатору, обычному коммутатору или процессору обработки сигналов с поддержкой DTP 330. Аналоговое стереоаудио передается по тому же экранированному кабелю витой пары, что и HDMI и сигналы управления, что устраняет необходимость в отдельном кабеле для поддержки аналогового аудио на устройстве с DTP 330.

Передатчик на витой паре предлагает интеграторам и другие удобные функции, упрощающие инсталляцию системы. DTP T HWP 4K 331 D поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для управления AV‑устройствами. Кроме того, передатчик может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP 330, что позволяет обоим устройствам использовать один блок питания.

DTP T HWP 4K 331 D может быть использован совместно с презентационным матричным коммутатором DTP CrossPoint^® от Extron или другими устройствами с DTP 330 для поддержки источников в удалённых точках. Передатчик монтируется в прилагаемую одноганговую настенную панель Decorator, которая вмещается в стандартный для США одноганговый распределительный короб. Настенный формфактор DTP T HWP 4K 331 D предоставляет возможность незаметной установки на стенах, кафедрах и в напольных лючках.

Имеется возможность настройки выхода DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на расстояние до 100 м по экранированному кабелю CATx.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Передаёт HDMI, сигналы управления и аналогового аудио на расстояние до 100 м по экранированному кабелю CATx — DTP T HWP 4K 331 D обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: один HDMI и один вход для аудио на разъёме стерео «мини-джек» 3,5 мм
• Выход: один выход DTP^® 330 на витой паре на разъёме RJ‑45
• Поддержка компьютерных разрешений и видеоразрешений до 4K
• Поддерживаемые спецификации HDMI включают в себя скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D, аудиоформаты HD без потерь и сквозной канал для CEC
• Поддержка HDCP 2.2 — отображение защищённого видеоконтента в формате 4K и поддержка предыдущих версий HDCP.
• Возможность удалённого питания — в целях упрощения инсталляции передатчик может дистанционно получать питание от устройства с DTP 330 по кабелю витой пары.
• Выход DTP совместим с устройствами с интерфейсом HDBaseT — выход DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Настоятельно рекомендуется использовать кабель экранированной витой пары XTP DTP 24 от Extron для оптимального функционирования системы
• Совместимость с экранированным кабелем витой пары CATx — DTP T HWP 4K 331 D полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 м при использовании экранированного кабеля витой пары CATx. Для оптимальной производительности системы рекомендуется экранированный кабель витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Принимает дополнительное аналоговое стереоаудио — DTP T HWP 4K 331 D принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары. Аналоговое аудио не эмбедируется в цифровой видеосигнал.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV‑оборудованием без использования дополнительных кабелей.
• Поддержка различных форматов эмбедированного аудио — DTP T HWP 4K 331 D совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Поддержка передачи данных EDID и HDCP — активная буферизация каналов DDC обеспечивает беспрерывный обмен данными между источником и дисплеем.
• Совместимость со всеми приёмниками серии DTP 330, а также устройствами с поддержкой DTP 330 — возможно комбинирование с настольными и настенными приёмниками, а также с другими устройствами c DTP 330 в соответствии с требованиями проекта.
• Светодиодный индикатор наличия сигнала и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Монтаж в прилагаемую одноганговую настенную панель Decorator — одноганговая настенная панель в стиле Decorator выпускается в чёрном или белом цвете для сочетания с различными интерьерами.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• DTP T HWP 4K 331 D - Передатчик Decorator для HDMI, цвет чёрный – 100 м / партномер 60-1421-52
• DTP T HWP 4K 331 D - Передатчик Decorator для HDMI, цвет белый – 100 м / партномер 60-1421-53
• DTP T HWP 4K 231 D - Передатчик Decorator для HDMI, цвет чёрный – 70 м / партномер 60-1421-12
• DTP T HWP 4K 231 D - Передатчик Decorator для HDMI, цвет белый – 70 м / партномер 60-1421-13

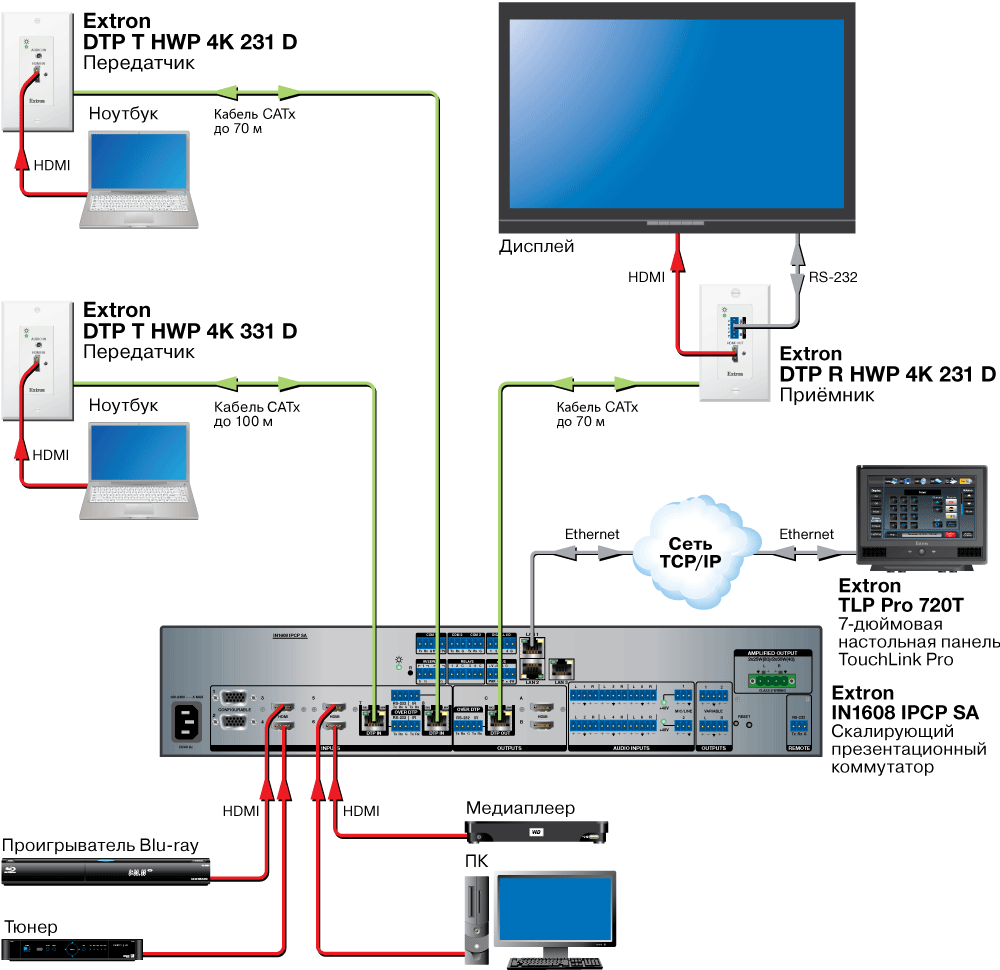

При интеграции с IN1608 IPCP SA, скалирующим презентационным коммутатором на восемь входов

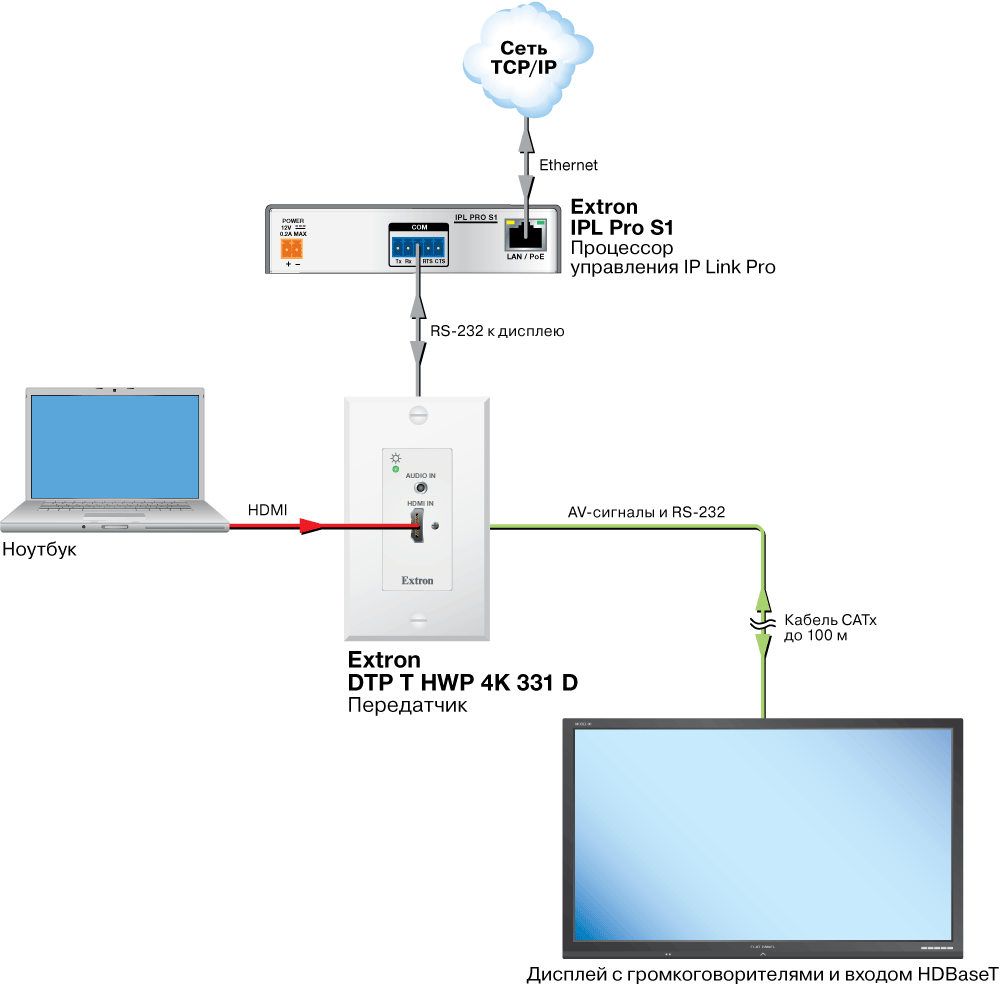

Подключение «точка – точка»
