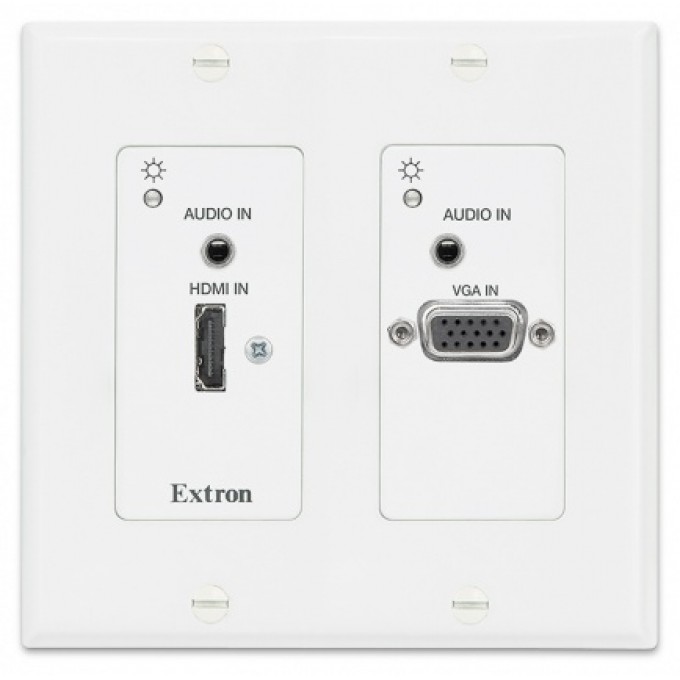

Передатчик DTP на два входа для HDMI и VGA с эмбедированием аудио – настенная панель в стиле Decorator, цвет белый EXTRON DTP-T-UWP-4K-232-D

DTP T UWP 4K 232 D - это передатчик Extron в формфакторе Decorator с двумя входами для передачи HDMI, VGA, сигналов управления и аналогового аудио устройствам Extron с поддержкой DTP на расстояния до 70 метров по экранированному кабелю CATx. Этот HDCP-совместимый передатчик предлагает один вход HDMI и один вход VGA – оба с возможностью независимого подключения аналогового стереоаудио. DTP T UWP 4K 232 D поддерживает видеосигналы с разрешением до 4K. К удобным для интегратора функциям относятся: эмбедирование аналогового стереоаудио, EDID Minder^®, автоматическая коммутация входов, удалённое управление по RS‑232 и «сухим» контактам для удобства выбора входа, возможность удалённого питания, а также сквозные двунаправленные порты RS-232 для удалённого управления AV-устройствами. Возможность настенного монтажа DTP T UWP 4K 232 D обеспечивает удобство размещения входных подключений именно там, где необходимо.

HDCP-совместимый передатчик DTP T UWP 4K 232 D осуществляет надёжную коммутацию и передачу сигналов HDMI и VGA. Он может автоматически переключаться между цифровыми и аналоговыми источниками, а также поддерживает удалённое управление по RS‑232 для свободного функционирования без внешнего управления. В дополнение к этому передатчик предлагает отдельные подключения для эмбедирования аналогового стереоаудио в цифровой выходной видеосигнал для передачи через выход DTP. При использовании входа для HDMI-видео 4K только исходный цифровой аудиосигнал может передаваться через выход DTP^®. Чтобы соответствовать требованиям инсталляции, устройство предлагает опцию передачи аналогового аудио вместе с сигналами видео и управления по тому же экранированному кабелю витой пары матричному коммутатору, обычному коммутатору или процессору обработки сигналов с поддержкой DTP.

Для улучшения и упрощения интеграции источников и дисплеев, а также для оказания содействия в обеспечении оптимального функционирования системы DTP T UWP 4K 232 D использует технологию EDID Minder. EDID Minder – это уникальная технология Extron, которая управляет обменом данными EDID между устройством отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее.

DTP T UWP 4K 232 D поддерживает передачу двунаправленных сигналов RS‑232 от системы управления для контроля работы AV-устройств. Передатчик DTP T UWP 4K 232 D может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP для дополнительной гибкости инсталляции. Это облегчает установку и позволяет обоим устройствам использовать один блок питания. DTP T UWP 4K 232 D может быть использован совместно с презентационным матричным коммутатором Extron DTP CrossPoint^® или другими устройствами с DTP для поддержки источников в удалённых точках. Передатчик устанавливается в прилагаемую настенную панель Decorator на два ганга, что обеспечивает не привлекающий внимание монтаж на стене, в трибунах и в напольных лючках.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключенными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Передаёт HDMI, VGA, сигналы управления и аналоговое аудио на расстояние до 70 метров по экранированному кабелю CATx — DTP T UWP 4K 232 D обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: один HDMI, один VGA на разъёме HD15 и два входа для аудио на разъёме стерео «мини-джек» 3,5 мм
• Выход: один выход DTP^® 230 на витой паре на разъёме RJ‑45
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без внешнего управления в таких точках расположения, как кафедры или напольные лючки. При наличии нескольких активных входов вход с наибольшим порядковым номером, на котором присутствует активный видеосигнал, становится приоритетным.
• Поддержка компьютерных разрешений и видеоразрешений до 4K
• Эмбедирование аналогового стереоаудио — сигналы аналогового стереоаудио могут быть по выбору эмбедированы в цифровой выходной видеосигнал и переданы через выход DTP. Вход HDMI может быть настроен на выполнение следующих функций: передача эмбедированного цифрового аудио, эмбедирование аналогового аудио или автоматическое эмбедирование аналогового аудио, если цифровой аудиосигнал не обнаружен. При использовании входа для HDMI-видео 4K только исходный цифровой аудиосигнал может передаваться через выход DTP.
• Возможность удалённого питания — в целях упрощения инсталляции передатчик может удалённо получать питание от устройства с DTP по кабелю витой пары.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместимость с экранированным кабелем витой пары CATx — для оптимальной производительности системы рекомендуется экранированный кабель витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Независимые входы для аналогового аудио — DTP T UWP 4K 232 D предлагает два независимых подключения аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары.
• Поддерживаемые спецификации HDMI включают в себя скорость передачи данных до 10,2 Гбит/с, 3D и аудиоформаты HD без потерь
• Поддержка различных форматов эмбедированного аудио — DTP T UWP 4K 232 D совместим с различными форматами многоканального аудио для обеспечения надёжного функционирования с устройствами HDMI.
• Сквозной канал для двунаправленных сигналов RS-232 для управления AV-устройствами — двунаправленные сигналы управления RS-232 могут передаваться вместе с видеосигналом, позволяя управлять удалёнными AV-устройствами без использования дополнительных кабелей.
• Цифровое преобразование аналоговых входных сигналов — аналоговые сигналы оцифровываются, что обеспечивает надёжную передачу цифрового видеосигнала высокого качества на выходное устройство.
• Совместимость с HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет устройству выглядеть совместимым или несовместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — количество бит глубины цвета автоматически настраивается согласно данным дисплея EDID, предотвращая цветовые несоответствия между источником и устройством отображения.
• Совместим со всеми приёмниками серии DTP 230, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном формфакторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Порт управления по RS-232 — возможность использования команд последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
• Порт управления по «сухим» контактам — может быть использован для внешнего управления коммутацией входов.
• USB-порт на передней панели для настройки
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ-45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Монтаж в прилагаемую настенную панель в стиле Decorator на два ганга — настенная панель в стиле Decorator на два ганга выпускается в чёрном или белом цвете для сочетания с различными интерьерами.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• DTP T UWP 4K 232 D - Передатчик HDMI и VGA в стиле Decorator, цвет чёрный – 70 м / партномер 60-1755-12
• DTP T UWP 4K 232 D - Передатчик HDMI и VGA в стиле Decorator, цвет белый – 70 м / партномер 60-1755-13
