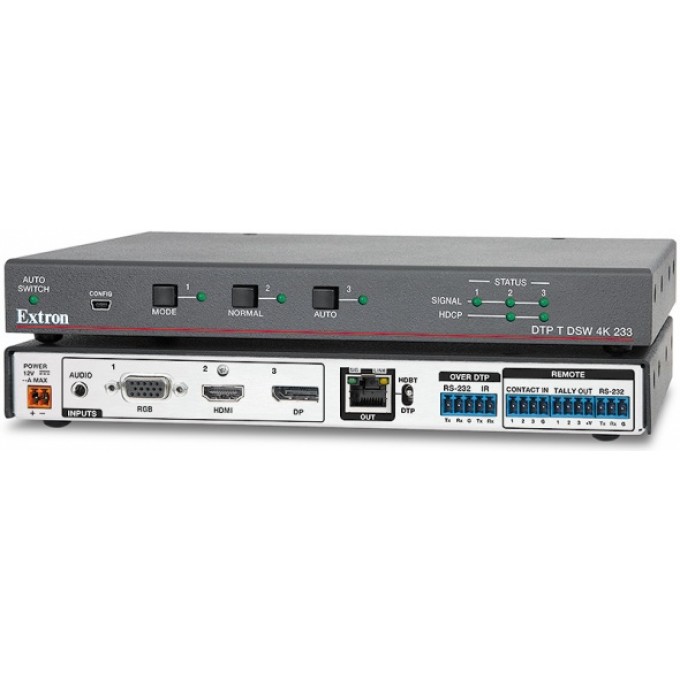

Многоформатный коммутатор с тремя входами, встроенным передатчиком DTP и эмбедированием аудио EXTRON DTP-T-DSW-4K-233

DTP T DSW 4K 233 от Extron – это коммутатор с тремя входами для передачи DisplayPort, HDMI или аналогового видео, аудио, а также сигналов управления устройствам Extron с поддержкой DTP^® на расстояние до 70 м по экранированному кабелю CATx. Он оснащен входами DisplayPort, HDMI и VGA и одним выходом DTP 230. DTP T DSW 4K 233 поддерживает видеосигналы с разрешением до 4K, в том числе 2560x1600. Эмбедирование аналогового стереоаудио и удаленное управление по RS‑232 упрощают процесс интеграции в профессиональных проектах с высокими требованиями. Удобные для интегратора функции включают EDID Minder^®, автоматическую коммутацию входов, назначение аудиовхода и сквозные двунаправленные порты для RS‑232 и ИК для удаленного управления AV‑устройствами. Благодаря низкопрофильному корпусу коммутаторы могут быть незаметно установлены на кафедрах, под столами или в любых других местах в соответствии с требованиями проекта.

DTP T DSW 4K 233 осуществляет надёжную коммутацию и передачу сигналов DisplayPort, HDMI и аналогового видео. Для удобства использования DTP T DSW 4K 233 может автоматически переключаться между цифровыми и аналоговыми источниками. Сигналы аналогового стереоаудио могут быть эмбедированы в цифровой выходной видеосигнал для передачи через DTP. Чтобы соответствовать требованиям инсталляции, устройство предлагает опцию передачи аналогового аудио вместе с сигналами видео и управления по тому же экранированному кабелю витой пары матричному коммутатору, обычному коммутатору или процессору обработки сигналов с поддержкой DTP. Кроме того, аналоговый вход может быть назначен к любому из трех видеовходов или может следовать за активным видеовходом.

Для улучшения и упрощения интеграции источников и дисплеев, а также для оптимального функционирования системы в DTP T DSW 4K 233 используется технология EDID Minder. EDID Minder – это уникальная технология Extron, которая управляет обменом данными EDID между устройством отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее.

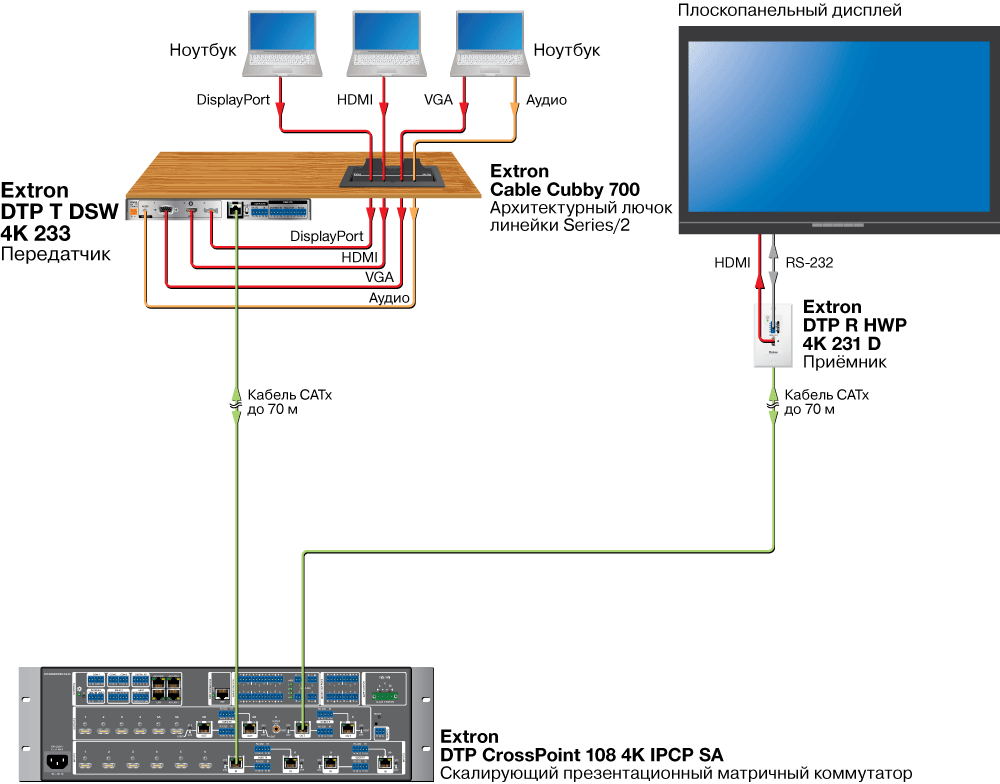

Коммутатор поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для управления AV‑устройствами. Для дополнительной гибкости инсталляции передатчик DTP T DSW 4K 233 может передавать питание приёмнику с поддержкой DTP по экранированному кабелю витой пары. Это облегчает установку и позволяет обоим устройствам использовать один блок питания. DTP T DSW 4K 233 может быть использован совместно с презентационным матричным коммутатором DTP CrossPoint^® от Extron и другими устройствами с DTP для поддержки источников в удалённых точках. Коммутатор смонтирован в металлический корпус высотой 2,5 см в половину ширины стойки, что позволяет незаметно разместить устройство на кафедрах или под столами.

Имеется возможность настройки выхода DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на расстояние до 70 м по экранированному кабелю CATx.

DTP T DSW 4K 233 предлагает удобные варианты управления, включая переднюю панель, RS‑232 и «сухие» контакты с выходом Tally. Настройка DTP T DSW 4K 233 легко выполняется в программном обеспечении PCS (Product Configuration Software) от Extron с удобным, простым для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность настройки нескольких устройств в течение одного сеанса.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъемы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключенными в плетеный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Передаёт DisplayPort, HDMI или VGA, а также сигналы управления и аналоговое аудио на расстояние до 70 м по экранированному кабелю CATx — DTP T DSW 4K 233 обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: один DisplayPort, один HDMI и один VGA на разъеме HD15, один вход для аудио на разъеме стерео «мини-джек» 3,5 мм
• Выход: один выход DTP^® 230 на витой паре на разъёме RJ‑45
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления в таких местах, как кафедры или пространство под столами для переговоров. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Поддержка видеоразрешений и компьютерных разрешений до 4K
• Эмбедирование аналогового стереоаудио — сигналы аналогового стереоаудио могут быть по выбору эмбедированы в цифровой выходной видеосигнал и переданы через выход DTP. Входы DisplayPort и HDMI могут быть настроены на выполнение следующих функций: передача эмбедированного цифрового аудио, эмбедирование аналогового аудио или автоматическое эмбедирование аналогового аудио, если цифровой аудиосигнал не обнаружен.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместимость с экранированным кабелем витой пары CATx — для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Принимает дополнительное аналоговое стереоаудио — DTP T DSW 4K 233 принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары.
• Назначение аудиовхода — вход для аналогового аудио может быть назначен к любому видеовходу либо может следовать за активным видеовходом.
• Поддержка скорости передачи данных DisplayPort SST (Single Stream Transport) до 10,8 Гбит/с
• Поддержка следующих спецификаций HDMI: скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
• Выход DTP совместим с устройствами с интерфейсом HDBaseT — выход DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Поддержка различных форматов эмбедированного аудио — DTP T DSW 4K 233 совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками DisplayPort и HDMI.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалёнными AV‑устройствами без использования дополнительных кабелей.
• Цифровое преобразование аналоговых входных сигналов — аналоговые видеосигналы до 1920x1200 оцифровываются, что гарантирует передачу безупречного, высококачественного цифрового видеосигнала на целевой дисплей.
• Удалённое питание приёмника DTP — в целях упрощения инсталляции передатчик может передавать питание приёмнику с поддержкой DTP по кабелю на витой паре.
• Поддержка HDCP — обеспечивает отображение защищенного контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или не совместимыми с HDCP для подключенного источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и корректное отображение на дисплее.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по светодиодным индикаторам на передней панели, RS‑232 или USB особенно удобна для операторов систем и персонала службы поддержки.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Блокировка выхода (muting) по выбору — видео и аудио могут быть заблокированы на выходе по отдельности.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — DTP T DSW 4K 233 автоматически настраивает количество бит глубины цвета согласно данным EDID-дисплея, предотвращая цветовые несоответствия между источником и дисплеем.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, с сохранением доступа к управлению через USB или RS‑232.
• Совместим со всеми приёмниками серии DTP 230, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном формфакторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Порт управления по RS‑232 — возможность использования команд последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд ASCII для несложного и быстрого программирования.
• Удалённое управление по «сухим» контактам с выходами Tally — позволяет дистанционно осуществлять выбор входного канала, в то время как выход Tally обеспечивает подачу +5 В постоянного тока для загорания светодиодного индикатора и отображения выбранного на данный момент входа.
• Работают с кабелями Show Me^® для системы TeamWork^® — кабели Show Me предлагают удобное подключение и возможность выбора входа, а также управление в системах TeamWork для совместной работы. Воспользуйтесь программой TeamWork System Builder для создания персональной системы для вашего проекта совместной работы.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без использования задней панели.
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Простая установка и пусконаладка с помощью программного обеспечения Extron для настройки устройств PCS (Product Configuration Software) — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Высота 2,5 см, металлический корпус шириной в половину стойки — благодаря низкопрофильному корпусу устройство может быть незаметно размещено в любом месте.
• В комплекте прилагаются фиксаторы LockIt^® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑967‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

Примечание: Для этого устройства необходим локально подключённый блок питания. Он обеспечивает возможность передачи удалённого питания постоянного тока подключённому приёмнику DTP по кабелю на витой паре.

• DTP T DSW 4K 233 - Коммутатор для DisplayPort, HDMI, VGA – 70 м / партномер 60-1487-12
• DTP T DSW 4K 333 - Коммутатор для DisplayPort, HDMI, VGA – 100 м / партномер 60-1487-52
