HDCP-совместимый скалер DVS 605 на пять входов с бесподрывной коммутацией EXTRON DVS-605

DVS 605 от Extron – это высокопроизводительный видеоскалер, совместимый с HDCP, с тремя входами HDMI, двумя универсальными аналоговыми входами для видео и одновременными выходами для HDMI и аналоговых сигналов высокого разрешения. DVS 605 оснащен продвинутой технологией обработки видеосигналов от Extron с деинтерлейсингом до 1080i, обработкой Deep Color и настоящей бесподрывной коммутацией для презентаций профессионального качества. Разработанный для профессиональной AV‑интеграции, скалер DVS 605 предлагает гибкие варианты управления по Ethernet, RS‑232, USB и с помощью «сухих» контактов. Доступна к заказу версия DVS 605 с коммутацией аудио, а также с эмбедированием/деэмбедированием аудио из HDMI и выходом 3G‑SDI/HD‑SDI с внешней синхронизацией.

Устройство способно принимать сигналы от различных источников, поскольку оснащено тремя входами HDMI и двумя универсальными входами для аналогового видео, которые могут автоматически определять и обрабатывать сигналы компьютерного видео RGB, HDTV, компонентного видео, S‑видео и композитного видео. DVS 605 обеспечивает возможность интегрировать цифровые и аналоговые видеоустройства с поддержкой HDCP: проигрыватели Blu‑ray и кабельные или спутниковые приемники HD. Автоматическая коммутация входов упрощает функционирование системы, а также интеграцию с презентационными или матричными коммутаторами.

Для улучшения и упрощения интеграции источников и дисплеев серия DVS 605 использует две уникальные технологии Extron: EDID Minder^® и Key Minder^®. EDID Minder управляет обменом данными EDID между устройствами отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее. Для HDMI‑сигналов, содержащих защищённые данные, Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, безупречной коммутации. При обработке HDCP-зашифрованного сигнала HDMI видеоскалер DVS 605 выводит полноэкранный зелёный сигнал на любой выход видео, подключённый к дисплею без поддержки HDCP, обеспечивая визуальное подтверждение тому, что данный материал защищён от копирования и не может отображаться на дисплее.

DVS 605 оснащён продвинутым скалирующим процессором с возможностью скалирования HDMI, RGB, HDTV и видео стандартного разрешения вверх и вниз. Устройство осуществляет высококачественный деинтерлейсинг сигналов до 1080i и обработку Deep Color для обеспечения оптимального изображения. Автоматический «pulldown» 3:2 и 2:2 максимально улучшает качество изображения для источников отснятого на плёнку материала. DVS 605 принимает и выводит сигналы с разрешениями до 1920x1200, включая 1080p/60 и 2K.

DVS 605 имеет одновременные выходы для HDMI и аналогового RGB или компонентного видео. Дополнительный выход 3G-SDI/HD-SDI с внешней синхронизацией также доступен. Также предлагаются переключаемые режимы FILL и FOLLOW для вывода изображения с правильным соотношением сторон. Режим FILL обеспечивает вывод изображения на полный экран, в то время как FOLLOW сохраняет оригинальное соотношение сторон входного сигнала.

Продвинутая технология обработки видеосигналов позволяет DVS 605 создавать профессиональные презентации высокого качества с настоящей бесподрывной коммутацией между входами 1 – 4 и возможностью выбора эффектов «cut» и плавного растворения. DVS 605 также предлагает гибкую функцию PIP («картинка в картинке»), которая позволяет отображать любые два видеоисточника, которые подключены к входам 1 – 4, на одном дисплее. Доступны несколько предустановок PIP, включая размещение окон напротив друг друга; можно динамически размещать окно PIP в любом месте изображения, а также менять его размер.

Все модели DVS 605 оснащены функцией автоматической синхронизации движения губ Lip Sync для компенсации задержки при обработке видео. Версии DVS 605 A и DVS 605 AD также имеют пять входов для коммутации аудиосигналов, которые сопровождают сигналы видеоисточников. Кроме того, модели DVS 605 с коммутацией аудио осуществляют эмбедирование и деэмбедирование аудио из HDMI и дают возможность регулировки усиления и затухания на каждом аналоговом входе. Выходы для аудио включают фиксированные и регулируемые разъёмы под зажим для балансного/небалансного аудиосигнала, а также S/PDIF на коаксиальном разъёме RCA. DVS 605 AD также может произвести эмбедирование до восьми каналов аудио для выхода 3G‑SDI/HD‑SDI.

Интерфейс управления на передней панели DVS 605 обеспечивает быстрый доступ к функциям. Предлагается возможность удалённой настройки и управления по USB, RS-232 и Ethernet, а также по «сухим» контактам для управления переключением входов. DVS 605 смонтирован в металлический корпус высотой 1U, в полную ширину стойки, и может быть с лёгкостью интегрирован в различные системы.

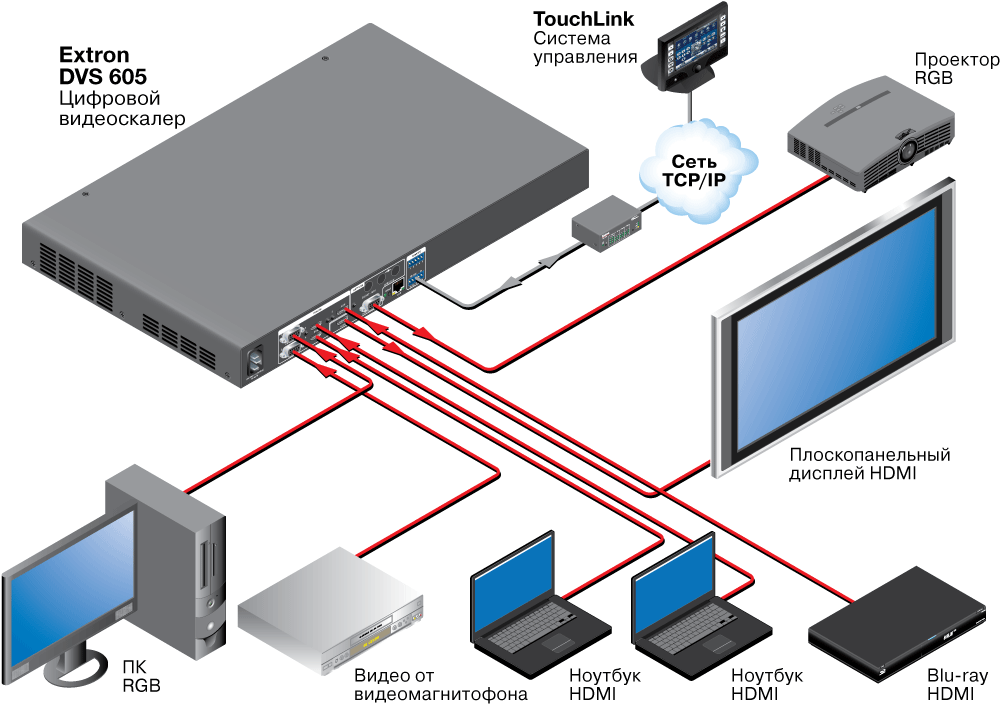

• Интегрирует источники HDMI и аналогового видео в презентационные системы — DVS 605 обеспечивает возможность коммутации и оптимизации сигналов для широкого ряда AV-источников.
• Входы: три входа HDMI; два универсальных входа с 15‑контактными разъёмами HD для RGB, компонентного видео, S‑видео или композитного видео
• Выходы: одновременные скалируемые выходы на разъёмах HDMI и 15‑контактном HD
• Три входа HDMI и два универсальных входа для аналогового видео с автоопределением — DVS 605 обеспечивает коммутацию между источниками HDMI и аналогового видео. Два универсальных входа для аналогового видео автоматически определяют входящие сигналы RGB, компонентного видео, композитного видео или S‑видео.
• Одновременные выходы для сигналов HDMI и аналогового RGB или компонентного видео — выходы для сигналов HDMI и аналогового RGB или компонентного видео высокого разрешения доступны для использования двух дисплеев. Версии с дополнительным выходом 3G-SDI могут задействовать третий дисплей.
• Настоящая бесподрывная коммутация — плавные эффекты «cut» и плавного растворения доступны для входов 1 – 4 и обеспечивают профессиональное качество презентаций. Вход 5 обеспечивает бесподрывную коммутацию с эффектом переключения «через чёрное».
• Плавные переходы без подрывов при коммутации — на входе номер 5 используется технология коммутации Glitch Free^®, которая обеспечивает плавный эффект растворения «через чёрное» при переключении между источниками.
• Режим «картинка в картинке» (PIP) — для входов 1 – 4 DVS 605 обеспечивает гибкость отображения на два окна как видеосигналов стандартного разрешения, так и источников цифрового и аналогового видео высокого разрешения, без ограничений. Доступны несколько предустановок PIP, включая размещение окон напротив друг друга. Есть возможность менять размер и расположение как основного окна, так и окон PIP. Коммутация аудио на соответствующих моделях DVS 605 также может быть настроена для основного окна или окна PIP.
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления в таких местах, как кафедры или пространство под столами для переговоров. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Автоматическое определение входного формата — на универсальных входах для аналогового видео DVS 605 определяет формат входного сигнала, автоматически изменяя свои настройки для выполнения соответствующего декодирования и обработки. Благодаря этой функции можно сократить количество необходимых выходов для матричного коммутатора, что снизит стоимость системы и упростит эксплуатацию.
• Выбор выходных разрешений от 640x480 до 1920x1200, включая 1080p/60 и 2K — Предлагаемые выходные форматы включают компьютерные разрешения и видеоразрешения до 1920x1200, в том числе 1080p/60 и 2K.
• Усовершенствованный скалирующий процессор с 30‑битной обработкой и адаптированным к движению деинтерлейсингом для сигналов до 1080i — скалирование изображения и преобразование формата видео с точностью до 30 бит для повышенной точности цветового представления и детального соответствия. Улучшенный деинтерлейсинг для всех сигналов до 1080i обеспечивает оптимальное качество изображения.
• Совместимость с HDCP — отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или не совместимыми с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Поддерживает спецификации HDMI: скорость передачи данных до 6,75 Гбит/с, Deep Color и аудиоформаты HD без потерь
• Key Minder^® постоянно проверяет совместимость с HDCP для быстрой и бесподрывной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, безупречной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на один или несколько дисплеев.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и корректное отображение на дисплее.
• Технология SpeedSwitch^® обеспечивает непревзойдённую скорость переключения HDCP-зашифрованного материала
• Управление соотношением сторон экрана — соотношение сторон выводимого изображения может регулироваться при помощи выбора режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по RS‑232 или Ethernet особенно удобна для операторов систем или персонала службы поддержки.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Синхронизация скорости передачи кадров Accu-RATE Frame Lock - AFL™ — уникальная запатентованная технология от Extron синхронизирует кадровую частоту выходного сигнала со специально назначенным входом во избежание прерывания сигнала, вызванного преобразованием кадровой частоты.
• Управление стоп-кадром (freeze) — основное окно, окно PIP или оба «живых» изображения могут быть остановлены c помощью порта последовательного управления RS‑232, USB или порта Ethernet.
• Автоподстройка изображения Auto-Image™ — при активации функции устройство автоматически оптимизирует изображение путём анализа и регулировки в соответствии с входным видеосигналом. Это способствует экономии времени и усилий при настройке только что подключённого источника, особенно в презентационных системах, в которых будут использоваться ноутбуки докладчиков с различными выходными разрешениями.
• Функция Auto input memory — при подаче сигнала устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При очередном обнаружении идентичного сигнала эти установки автоматически восстанавливаются из памяти.
• Отображение информации на экране — отображение информации о выбранном входе, в том числе разрешение, формат и статус HDCP, обеспечивает простую настройку системы и устранение неполадок.
• Отображение маркировок входа на экране — на экране каждому входу может быть присвоена маркировка. Длина маркировки может составлять до 16 знаков, которые вводятся через RS‑232, USB или Ethernet.
• Переход в режим «Standby» — устройство может быть настроено на автоматическую блокировку вывода видео и сигналов синхронизации к дисплею, если активный входной сигнал не обнаружен. В результате этого проектор или плоскопанельный дисплей автоматически отключаются, что способствует сбережению энергии и увеличению срока службы ламп или панели.
• Режим экономии электроэнергии — устройство можно переключить в режим низкого потребления энергии, если оно не используется.
• Функции регулировки яркости, контрастности, цвета, оттенка и детализации, а также горизонтального и вертикального положения и размера изображения
• Автоматический «pulldown» 3:2 и 2:2 — усовершенствованные технологии обработки отснятого на плёнку материала максимально улучшают качество изображения для источников NTSC, PAL и 1080i.
• Quad-стандарт декодирования видео — временной 3D-адаптивный гребенчатый фильтр обеспечивает улучшенное декодирование композитных форматов NTSC 3.58, NTSC 4.43, PAL и SECAM для интеграции в системы любых стран.
• Пользовательские предустановки — предустановки с запоминанием для каждого входа для сохранения в памяти и восстановления настроек оптимизированного изображения.
• Встроенные тестовые таблицы видео для калибровки и установки — устройство предлагает несколько тестовых таблиц видео для правильной системной настройки и калибровки устройств отображения.

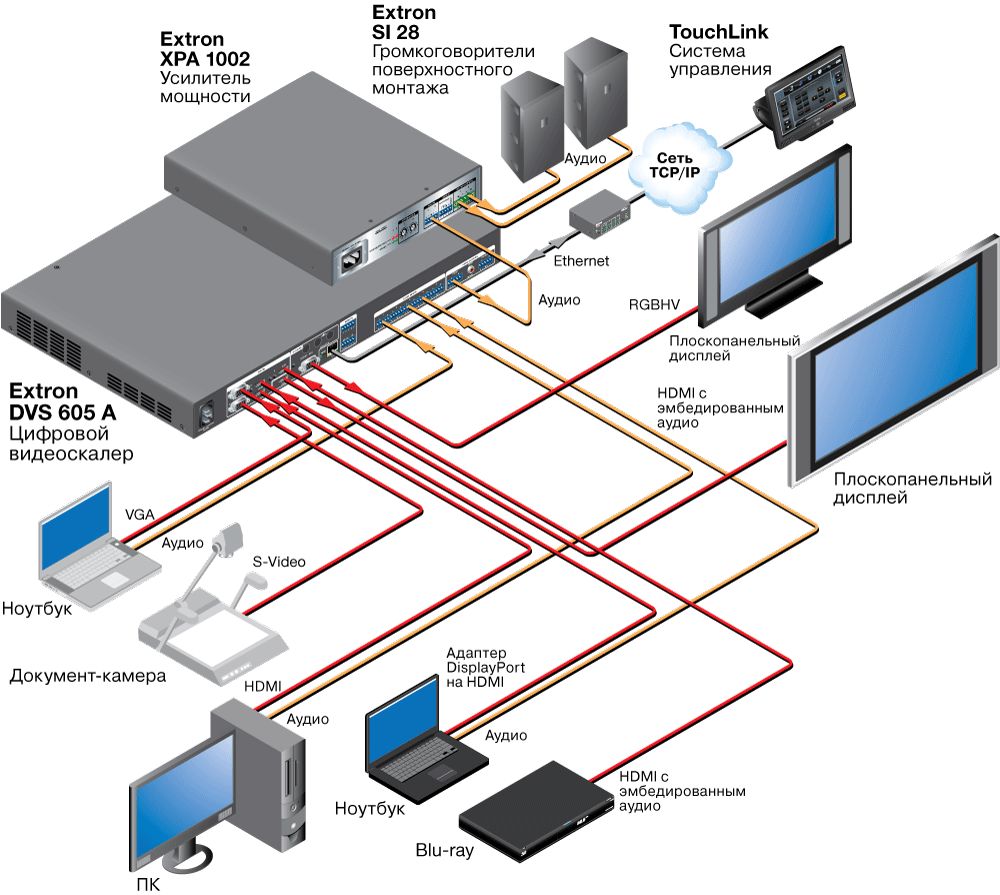

• Коммутация аудио — версии DVS 605 A и DVS 605 AD оснащены функцией коммутации аудио для пяти входных источников балансного или небалансного стереоаудио.
• Эмбедирование аудио в HDMI-поток — соответствующие модели DVS 605 с аудио осуществляют эмбедирование входящих аналоговых аудиосигналов в выходной сигнал HDMI.
• Деэмбедирование аудиосигнала из HDMI — в версиях DVS 605 с аудио эмбедированные аудиосигналы HDMI могут быть извлечены и направлены на аналоговый стереовыход или на выход S/PDIF (в том числе двухканальное аудио формата PCM или закодированный bitstream-поток аудио для Dolby^® Digital или DTS^® Digital Surround).
• Регулировка громкости на выходе — версии DVS 605 с аудио дают возможность регулировать громкость на различных аудиовыходах. В устройстве есть как фиксированные, так и регулируемые выходы линейного уровня, при этом каждый выход может быть балансным и небалансным. Входные стереосигналы могут выводиться в качестве двойного моно. Модели DVS 605 с аудио также оснащены цифровым аудиовыходом S/PDIF.
• Усиление и затухание аудио на входах — усиление или затухание может регулироваться на каждом аналоговом входе для устранения заметных различий между уровнями громкости источников при переключении.
• Независимая коммутация аудио (audio breakaway) — обеспечивает возможность отделения аналогового аудио от соответствующего ему видеосигнала, вывода к аудиовыходам и отдельной коммутации аналоговых аудиоканалов.
• Переходы при коммутации аудио — выходной уровень аудио автоматически снижается и позже возрастает для соответствия видео в интервалах при коммутации.
• Встроенная задержка аудиосигнала — вывод аудио автоматически задерживается для компенсации задержки, вызванной обработкой видео. Задержка аудио может быть настроена индивидуально в соответствии с дополнительной задержкой при обработке видеосигнала системой.
• Опциональный выход 3G-SDI/HD-SDI с внешней синхронизацией — доступны модели DVS 605 с выходом 3G‑SDI/HD‑SDI, который соответствует цифровым видеостандартам SMPTE 292M и 424M, а также ITU. Возможность синхронизации с внешним сигналом источника обеспечивает интеграцию в системы вещания и производства контента.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, за исключением выбора входа; доступ к ним возможен при управлении по Ethernet, USB или RS‑232.
• Кабельное ИК-соединение — для еще большей гибкости управления системой задняя панель DVS 605 оснащена ИК‑портом для кабельного подключения к контроллерам MediaLink^®, процессорам управления IP Link^® или ИК‑приемникам от Extron.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN, WAN или Интернет. Интуитивный веб-интерфейс является частью установочного пакета для устройства.
• Встроенные веб‑страницы — позволяют использовать стандартный браузер для полного управления и устранения неполадок в интуитивном веб‑интерфейсе.
• Порт управления по RS-232 — возможность использования команд последовательного интерфейса для полноценного управления и конфигурирования с помощью программы управления Extron на базе Windows^® или интеграция устройства в систему управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд кода ASCII для несложного и быстрого программирования.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели.
• Порты «сухих» контактов — могут быть использованы для внешнего управления коммутацией источников.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Монтаж в стойку 1U, металлический корпус в полную ширину стойки
• В комплекте прилагаются фиксаторы LockIt^® для кабеля HDMI
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• DVS 605 - Стандартная версия / партномер 60-1059-01
• DVS 605 A - С коммутацией аудио / партномер 60-1059-02
• DVS 605 D - С выходом 3G/HD‑SDI / партномер 60-1059-03
• DVS 605 AD - С выходом 3G/HD‑SDI и коммутацией аудио / партномер 60-1059-04
