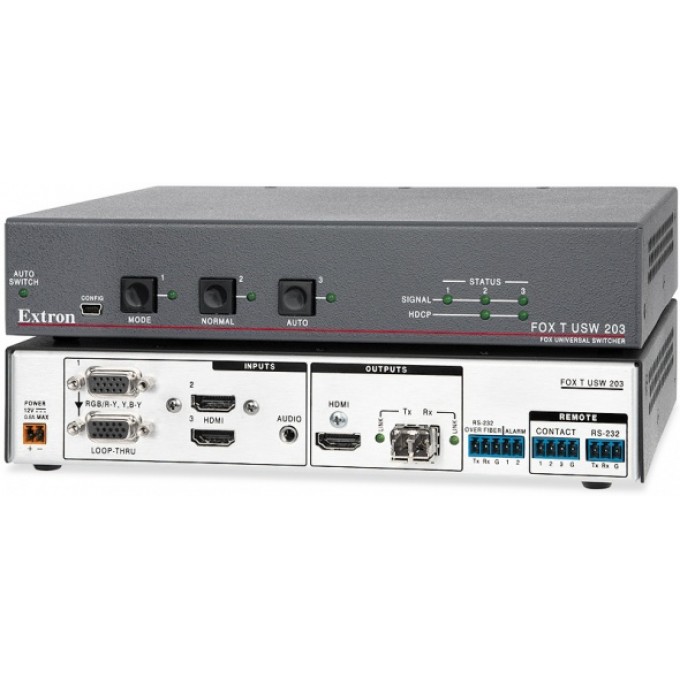

Передатчик с тремя входами для HDMI, VGA, аудио и RS‑232 с локальным выходом HDMI - многомодовый EXTRON FOX-T-USW-203-MM

FOX T USW 203 от Extron – это коммутатор с тремя входами, локальным выходом HDMI и встроенным оптоволоконным передатчиком, который обеспечивает передачу HDCP-совместимого сигнала HDMI, RGBHV или компонентного видео HD, стереоаудио и RS-232 на длинные дистанции по оптоволоконному кабелю. Созданный обеспечить непревзойдённое качество изображения высокого разрешения, он использует полностью цифровую технологию Extron для точной, «пиксель в пиксель», передачи изображений с разрешениями до 1920x1200, в том числе HDTV 1080p/60. Разработанный специально для AV‑систем, передатчик включает в себя множество удобных для интегратора функций, таких как локальный выход HDMI, вход VGA с локальным выходом loop-thru, EDID Minder^®, Key Minder^®, эмбедирование аудио, усиление и затухание аудиосигнала, автоматическая коммутация входов и мониторинг системы в реальном времени.

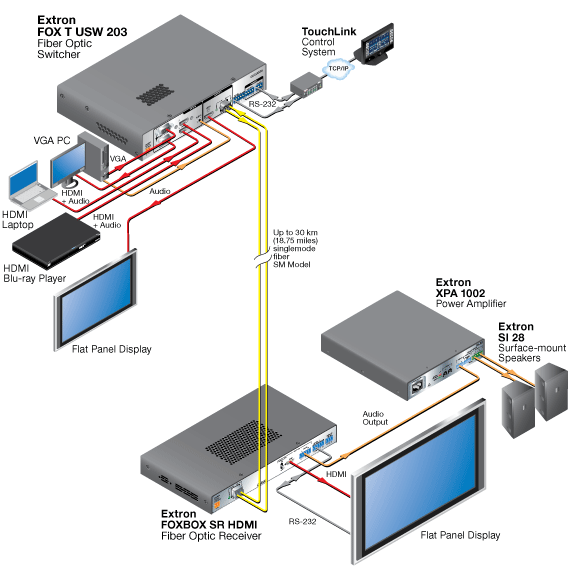

FOX T USW 203 обеспечивает коммутацию и передачу AV‑сигналов и сигналов управления на длинные дистанции и предназначен для двух источников HDMI и одного источника RGB. Локальный выход HDMI и встроенный оптоволоконный передатчик позволяют отображать выбранный видеосигнал на локальном и удалённом дисплеях одновременно. Передатчик также предлагает выход VGA для локального монитора, позволяя осуществлять мониторинг входного сигнала без необходимости в дополнительном усилителе-распределителе. Аналоговые сигналы оцифровываются для высококачественной передачи на выходное устройство. Являясь частью обширной линейки оптоволоконных устройств серии FOX от Extron, FOX T USW 203 совместим с приёмниками серии FOX для HDMI, DVI Plus, DVI и VGA. Его можно использовать как в простых инсталляциях «точка – точка», так и в комбинации с матричным коммутатором серии FOX для поддержки проектов крупного enterprise-масштаба.

Этот коммутатор с тремя входами идеально подходит для широкого ряда инсталляций, где необходима качественная передача контента высокого разрешения на большие расстояния. Оптоволоконные инсталляции популярны в государственном, военном и медицинском секторах благодаря конфиденциальности передачи и невосприимчивости оптоволоконного кабеля к внешним воздействиям. В FOX T USW 203 используются стандартные разъёмы LC.

Для упрощения интеграции передатчик использует две уникальные технологии Extron: EDID Minder и Key Minder. EDID Minder автоматически управляет данными EDID посредством поддержки постоянного взаимодействия EDID с каждым источником, обеспечивая их правильное включение и надёжное отображение контента на дисплее. При работе с сигналами HDMI, содержащими защищённые данные, Key Minder аутентифицирует и поддерживает постоянное соединение HDCP для быстрой и надёжной коммутации в профессиональных AV‑системах, одновременно распределяя сигнал от одного источника на один или несколько дисплеев.

FOX T USW 203 принимает и оцифровывает небалансное стереоаудио, передавая его вместе с оптическим сигналом. Это даёт возможность эмбедирования отдельных аналоговых стереосигналов через разъём TRS (3,5 мм) для расширенной передачи. Передатчик также осуществляет регулировку усиления и затухания входных сигналов для управления аудиосигналами из конечной точки расположения источника. Эти функции позволяют установить уровень выходной громкости, устраняя слышимые различия в громкости звука на дисплее при переключении между источниками.

Оптоволоконный передатчик выпускается в многомодовой и одномодовой версиях. FOX T USW 203 MM работает с многомодовым оптоволокном на частоте 850 нм, которое обычно используется внутри зданий или в проектах с умеренными дистанциями передачи. А модель FOX I/O 203 SM поддерживает как одномодовое, так и многомодовое волокно на частоте 1310 нм. Одномодовые оптоволоконные линии обеспечивают очень большую дистанцию передачи до 30 км. Как правило, этот тип применяется на масштабных проектах, таких как аэропорты и стадионы, а также для подключения на очень большие расстояния, например, между университетскими корпусами.

FOX T USW 203 является идеальным решением для AV‑систем, которые включают в себя широкий ряд цифровых и аналоговых устройств. При совместном использовании этого передатчика с приёмником серии FOX для VGA обеспечивается простое преобразование сигналов HDMI в аналоговый RGB для передачи контента без поддержки HDCP на длинные дистанции. При совместном использовании FOX T USW 203 с приёмником серии FOX для HDMI или DVI обеспечивается простое преобразование аналогового RGB или компонентного HD в HDMI или DVI-D.

• Передача HDMI или аналогового видео, стереоаудио и сигналов RS‑232 на очень большие расстояния по оптоволоконному кабелю
• Входы: два разъёма HDMI «мама», тип А, один вход для RGBHV/RGBS или компонентного видео HD на разъёме HD-15 «мама» с локальным выходом loop-thru на разъёме HD-15 «мама», один вход для небалансного аналогового стереоаудио на разъёме стерео Mini Jack 3,5 мм
• Выходы: разъём HDMI «мама», тип А
• Полностью цифровая технология обеспечивает передачу «пиксель в пиксель» сигналов с разрешениями до 1920x1200, включая HDTV 1080p/60 — FOX T USW 203 обеспечивает точную передачу видеосигналов «пиксель в пиксель» для вывода изображений оптимального качества с разрешениями до 1920x1200.
• Цифровое преобразование аналоговых входных сигналов видео и аудио — аналоговые сигналы оцифровываются, что обеспечивает надёжную передачу цифрового видеосигнала высокого качества на выходное устройство.
• Выход HDMI обеспечивает локальное отображение выбранного входа — при выборе входа VGA выход HDMI передаёт только оцифрованное видео. При выборе входа HDMI выходной сигнал состоит из видео и, при наличии, эмбедированного аудио.
• Локальный выход loop-thru для VGA — отображение входного сигнала VGA на выходе для локального монитора, что позволяет осуществлять мониторинг входного сигнала без необходимости в дополнительном усилителе-распределителе.
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления в таких местах, как кафедры или пространство под столами для переговоров. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Совместимость с HDCP
• Возможность отключения авторизации HDCP — позволяет каждому входу HDMI выглядеть совместимым или несовместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Key Minder^® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на несколько дисплеев.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Эмбедирование аудио
• Возможность регулировки усиления и затухания аудио
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Управление по RS‑232 — FOX T USW 203 имеет порт RS‑232 для управления и настройки.
• Удалённое управление по «сухим контактам»
• Оповещение при потере оптоволоконного соединения — FOX T USW 203 может оповещать через внешнюю систему управления об утрате подключения между оптоволоконными устройствами. Необходимо наличие второй оптоволоконной линии.
• Варианты комплектации: многомодовое исполнение с длиной волны 850 нм для передачи на умеренные дистанции до 2 км и одномодовое при 1310 нм для передачи на очень большие расстояния до 30 км
• Стандартные разъёмы LC обеспечивают надёжное физическое соединение и точное позиционирование оптического стержня
• Совместим с матричными коммутаторами Extron серии FOX для создания систем распределения сигнала с поддержкой HDCP размерностью до 1000x1000 и больше
• Совместим с приёмниками HDMI, DVI Plus, DVI и VGA серии FOX — работает с приёмниками HDMI и DVI Plus серии FOX с разрешениями до 1920x1200, в том числе HDTV 1080p/60. Совместим с приёмниками DVI и VGA серии FOX с разрешениями до 1600x1200, включая HDTV 1080p/60.
• USB-порт на передней панели для настройки
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Монтаж в стойку 1U, металлический корпус шириной в половину стойки
• В комплекте фиксаторы LockIt^® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• FOX T USW 203 MM - Передатчик с тремя входами – многомодовый / партномер 60-1230-11
• FOX T USW 203 SM - Передатчик с тремя входами – одномодовый / партномер 60-1230-12
