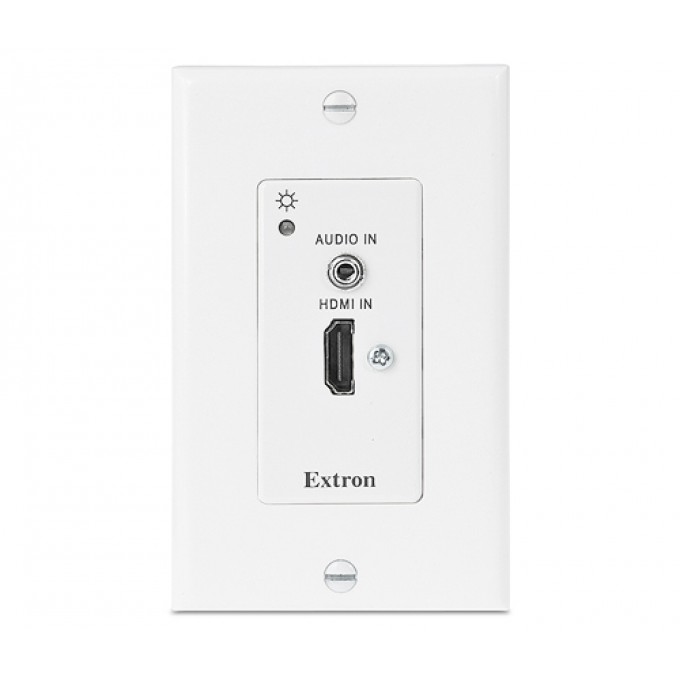

Передатчик DTP для HDMI - настенная панель Decorator, цвет белый, 70 м EXTRON DTP-T-HWP-4K-231-D

DTP T HWP 4K 231 D - это передатчик Extron в форм-факторе одноганговой панели Decorator для передачи HDMI, аудио и двунаправленных сигналов RS‑232 и ИК на 70 метров устройствам Extron с поддержкой DTP^® по одному экранированному кабелю CATx. Одноганговый форм-фактор обеспечивает максимальную эффективность использования пространства в инсталляциях с монтажом на стену, в напольные лючки и в мебель. DTP T HWP 4K 231 D принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары. Устройство поддерживает видеосигналы с разрешениями до 4K. Передатчик также предлагает возможность удалённого питания и сквозной порт для двунаправленных сигналов RS‑232 и ИК для дистанционного управления AV‑устройствами. Одноганговый дизайн DTP T HWP 4K 231 D с монтажом на стену обеспечивает удобство размещения входных подключений именно там, где необходимо.

HDCP-совместимый передатчик DTP T HWP 4K 231 D обеспечивает надёжную передачу сигналов HDMI с поддержкой технологии Deep Color до 12 бит, сквозного канала для CEC и эмбедированных аудиоформатов HD без потерь. В дополнение к этому, передача DDC информации EDID и HDCP постоянно поддерживается между источником и дисплеем, гарантируя прямую совместимость и оптимальное качество передачи сигнала между устройствами. DTP T HWP 4K 231 D также предлагает подключение для передачи аналогового стереоаудио матричному или обычному коммутатору, а также процессору обработки сигналов с поддержкой DTP. Аналоговое стереоаудио передаётся по тому же экранированному кабелю витой пары вместе с HDMI и сигналами управления; это устраняет необходимость в отдельном кабеле для поддержки аналогового аудио на устройствах с DTP.

Передатчик витой пары предлагает интеграторам и другие удобные возможности, оптимизирующие инсталляцию системы. DTP T HWP 4K 231 D поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для контроля работы AV‑устройств. Кроме этого, передатчик может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP, что позволяет совместно использовать один блок питания.

DTP T HWP 4K 231 D может быть использован совместно с презентационным матричным коммутатором Extron DTP CrossPoint^® или другими устройствами с DTP для поддержки источников в удалённых точках. Передатчик монтируется в прилагаемую одноганговую настенную панель Decorator, которая вмещается в стандартный одноганговый распределительный короб стандарта США. Настенный форм-фактор DTP T HWP 4K 231 D предоставляет возможность не привлекающей внимание установки на стенах, кафедрах или в напольных лючках.

Имеется возможность настройки выхода DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, включая двунаправленные сигналы RS‑232 и ИК на дистанции до 70 метров по экранированному кабелю CATx.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Передаёт HDMI с сигналами управления и аналоговым аудио на 70 метров по экранированному кабелю CATx — DTP T HWP 231 D обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: один HDMI и один вход для аудио на разъёме стерео «мини-джек» 3,5 мм
• Выход: один выход DTP^® 230 на витой паре на разъёме RJ‑45
• Поддержка компьютерных и видеоразрешений до 4K
• Поддерживаемые спецификации HDMI: скорость передачи данных до 10,2 Гбит/с, глубина цвета до 12 бит, 3D, аудиоформаты HD без потерь, а также сквозной канал для CEC
• Совместимость с HDCP 2.2 — отображение защищенного видеоконтента 4K и поддержка совместимости с предыдущими версиями HDCP.
• Возможность удалённого питания — в целях упрощения инсталляции, передатчик может дистанционно получать питание от устройства с поддержкой DTP по кабелю витой пары.
• Выход DTP совместим с устройствами с интерфейсом HDBaseT — выход DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования
• Совместим с экранированным кабелем витой пары типа CATx — для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Принимает дополнительное аналоговое стереоаудио — DTP T HWP 231 D принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары. Аналоговое аудио не эмбедируется в цифровой видеосигнал.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV-устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV-оборудованием без использования дополнительных кабелей.
• Поддержка различных форматов эмбедированного аудио — DTP T HWP 231 D совместим с различными форматами многоканального аудио для обеспечения надёжного функционирования с устройствами HDMI.
• Поддержка передачи данных EDID и HDCP — активная буферизация каналов DDC обеспечивает беспрерывный обмен данными между источником и дисплеем.
• Совместим со всеми приёмниками серии DTP 230, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном форм-факторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Светодиодный индикатор наличия сигнала и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ-45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Монтаж в прилагаемую одноганговую настенную панель Decorator — одноганговая настенная панель в стиле Decorator выпускается в чёрном или белом цвете для сочетания с различным интерьером.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• DTP T HWP 4K 231 D - Передатчик Decorator для HDMI, цвет чёрный – 70 м / партномер 60-1421-12
• DTP T HWP 4K 231 D - Передатчик Decorator для HDMI, цвет белый – 70 м / партномер 60-1421-13
• DTP T HWP 4K 331 D - Передатчик Decorator для HDMI, цвет чёрный – 100 м / партномер 60-1421-52
• DTP T HWP 4K 331 D - Передатчик Decorator для HDMI, цвет белый – 100 м / партномер 60-1421-53

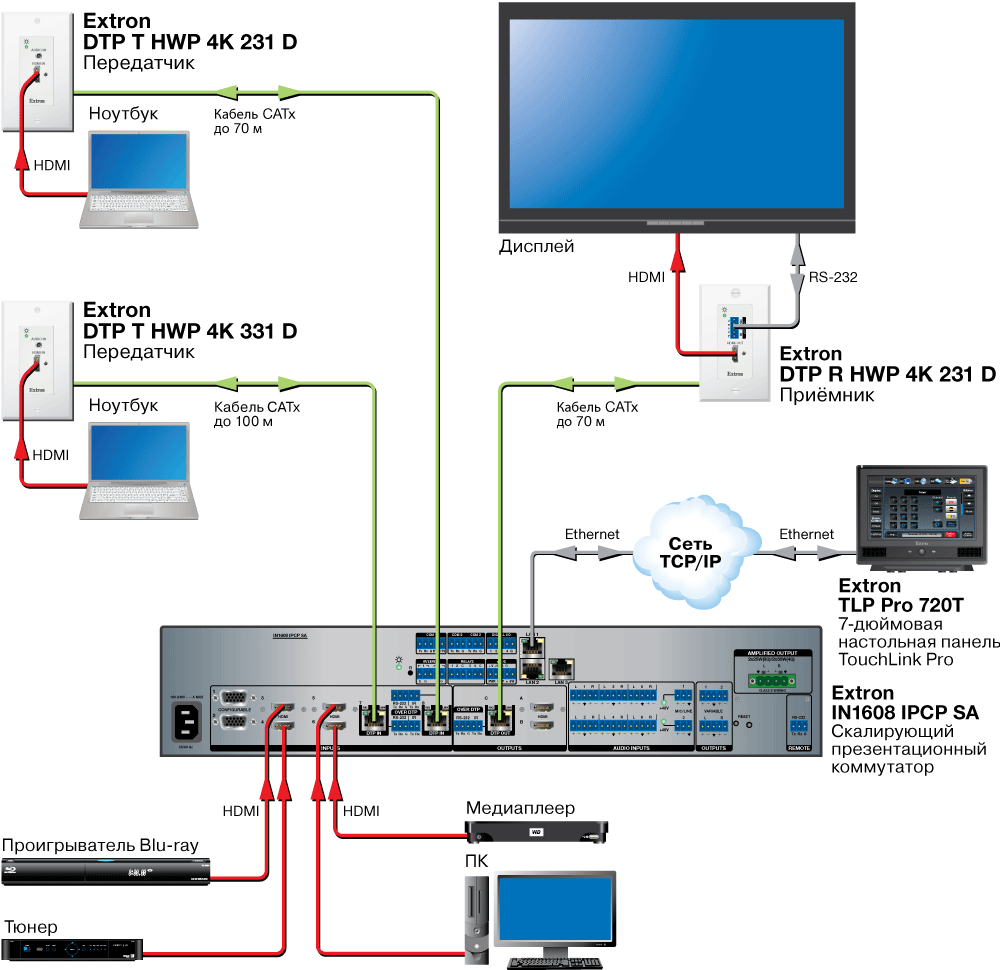

При интеграции с IN1608 IPCP SA, скалирующим презентационным коммутатором на восемь входов

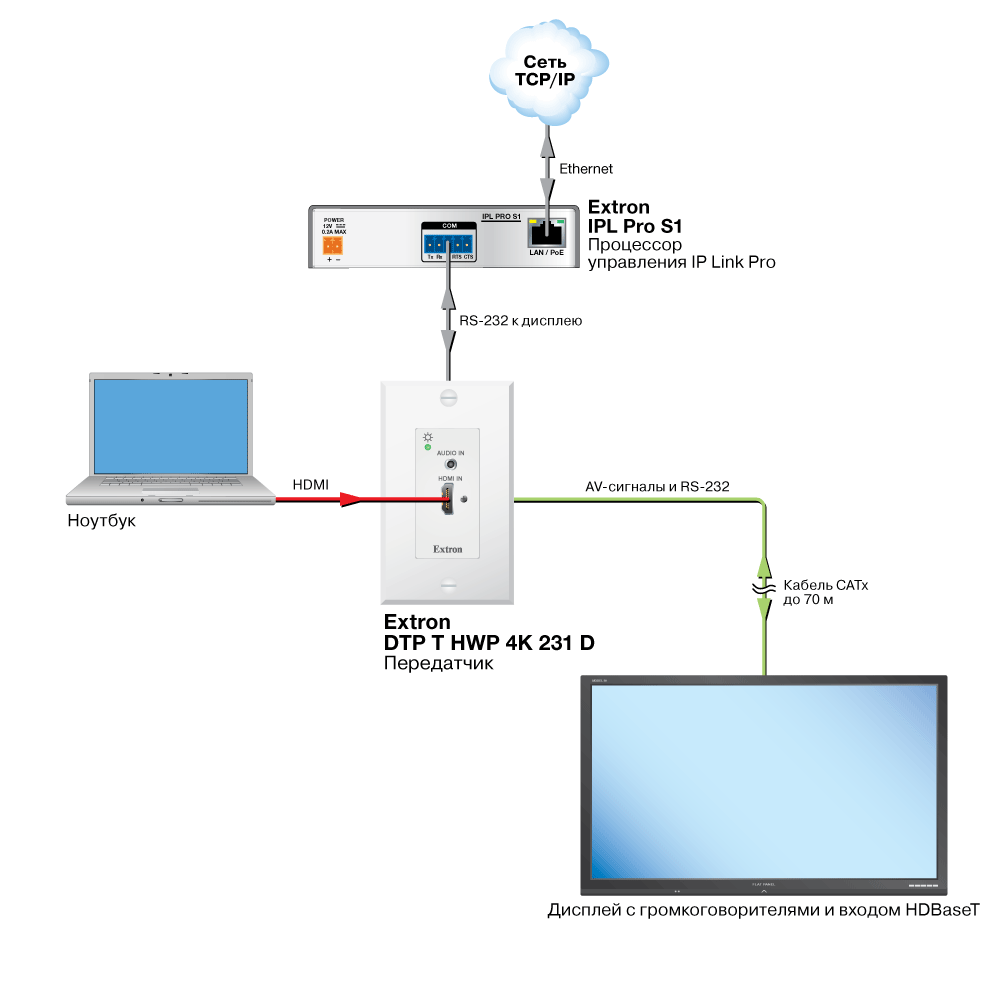

Подключение «точка – точка»
