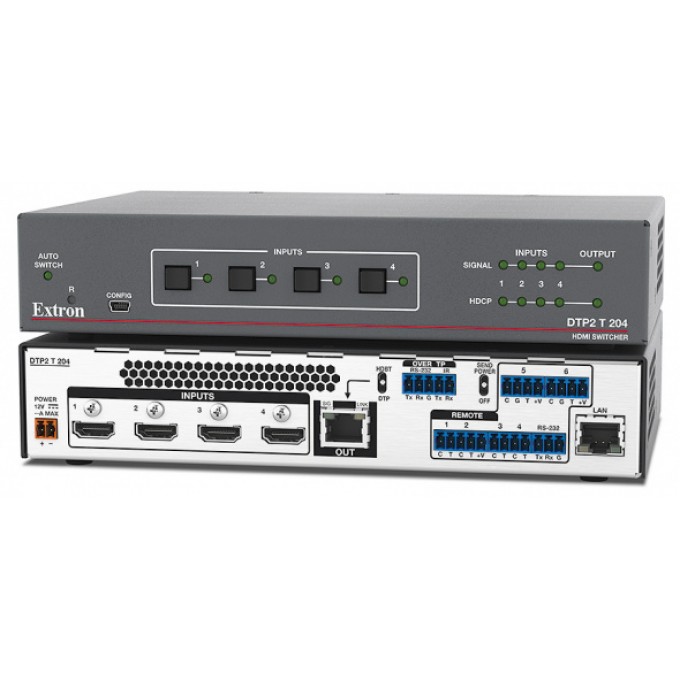

Коммутатор HDMI 4K/60 на четыре входа со встроенным передатчиком DTP2 EXTRON DTP2-T-204

• Передаёт HDMI и сигналы управления на 100 метров по экранированному кабелю CATx
• Поддержка компьютерных разрешений и видеоразрешений до 4K/60 с обработкой 4:4:4
• Автоматическая коммутация входов
• Поддерживаемые спецификации HDMI 2.0b включают в себя скорость передачи данных до 18 Гбит/с, HDR, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
• Поддержка HDR (видео расширенного динамического диапазона)
• Совместимость с HDCP 2.2

DTP2 T 204 - это коммутатор Extron с четырьмя входами для передачи HDMI и сигналов управления устройствам Extron с поддержкой DTP® на расстояния до 100 метров по экранированному кабелю CATx. Он предлагает четыре входа HDMI и один выход DTP2. DTP2 T 204 поддерживает видеосигналы с разрешением до 4K/60 и семплированием цвета 4:4:4 и совместим со стандартом HDCP 2.2. Удалённое управление по Ethernet и порты «сухих» контактов/Tally упрощают процесс интеграции в профессиональные проекты. Удобные для интегратора функции включают в себя EDID Minder®, автоматическую коммутацию входов, а также сквозные двунаправленные порты для RS-232 и ИК для удалённого управления AV-устройствами. Корпус в половину ширины стойки позволяет незаметно устанавливать эти коммутаторы в трибуны, под столами или в любых других местах в соответствии с требованиями проекта.

DTP2 T 204 осуществляет надёжную коммутацию и передачу HDMI-видео со скоростью 18 Гбит/с, учитывая поддержку технологии HDR, Deep Color до 12 бит, 3D и эмбедированных аудиоформатов HD без потерь. Для удобства использования передатчик может автоматически переключаться между источниками. Выход DTP2 может быть настроен на передачу видео и эмбедированного аудио, включая двунаправленные сигналы RS-232 и ИК, дисплею с интерфейсом HDBaseT™.

Чтобы функционирование AV-систем соответствовало профессиональным проектным требованиям, важно обеспечить правильное управление обменом данными EDID между видеоисточниками и устройствами отображения. Правильное управление данными EDID позволяет источниками передавать видео- и аудиосигналы в таких форматах и с такими параметрами, которые будут наилучшим образом совпадать с функциональными возможностями дисплея. Неправильное управление EDID, в свою очередь, может привести к плохому качеству изображения или его отсутствию, а также к низкому качеству звука. DTP2 T 204 предлагает целый набор уникальных инструментов и функций Extron для полнофункционального управления обменом данными EDID. Программное приложение EDID Minder содержит библиотеку файлов EDID, которые можно применить к любому входу видео. Дополнительные параметры EDID могут быть считаны с подключённых дисплеев или загружены самим пользователем. Приложение EDID Minder доступно в программе PCS для настройки устройств; версия EDID Manager 2.0 представляет собой утилиту для Windows с бесплатной загрузкой для просмотра и редактирования файлов EDID. Это программное обеспечение предлагает возможности для оптимизации видеоформата, семплирования цвета и управления глубиной цвета, а также регулировки параметров аудио. Отредактированные файлы можно сохранять, добавлять к библиотеке, а также легко применять на устройствах в рамках той или иной системы.

DTP2 T 204 автоматически подстраивает количество бит глубины цвета согласно данным EDID дисплея для предотвращения цветовых несоответствий между источником и дисплеем. Светодиодные индикаторы на передней панели отражают визуальное подтверждение статуса HDCP и наличия сигнала для каждого входа и выхода. При передаче HDCP-зашифрованного контента на несовместимый с HDCP дисплей полноэкранный зелёный сигнал будет указывать на то, что контент защищён от копирования и не может отображаться на данном дисплее.

Коммутатор серии DTP2 предлагает интеграторам и другие удобные функции, упрощающие инсталляцию системы. Он поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для контроля работы AV-устройств. Кроме этого, коммутатор может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP2. В качестве альтернативы этот передатчик можно настроить на передачу питания подключённому приёмнику DTP2, что позволит обоим устройствам использовать один блок питания.

Для удобства эксплуатации доступен интерфейс управления на передней панели, порт RS‑232, Ethernet и «сухие» контакты с выходом Tally. Настройка DTP2 T 204 легко выполняется в программе PCS (Product Configuration Software) от Extron с удобным, простым для навигации графическим интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность настройки нескольких устройств в течение одного сеанса. Дополнительно встроенные веб-страницы содержат информацию о статусе системы и предлагают страницы настройки, предназначенные для мониторинга устройств, а также поиска и устранения неполадок при использовании стандартного браузера.

DTP2 T 204 может быть использован совместно с презентационным матричным коммутатором Extron серии DTP CrossPoint® или другими устройствами с DTP для поддержки источников в удалённых точках. Устройство разработано в металлическом корпусе 1U шириной в половину стойки.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала, используя устройства серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Передаёт HDMI и сигналы управления на 100 метров по экранированному кабелю CATx — DTP2 T 204 обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: четыре разъёма HDMI «мама», тип А
• Выход: один выход DTP2 по витой паре на разъёме RJ‑45
• Поддержка компьютерных разрешений и видеоразрешений до 4K/60 с обработкой 4:4:4 — для поддержки разрешения 4K/60 с семплированием цвета 4:4:4 необходимо обеспечить подключение к соответствующему устройству с DTP2.
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает интуитивную работу в совместных проектах. Предлагаются несколько режимов приоритета коммутации, включая последний подключённый вход и установку приоритета по выбору пользователя.
• Поддерживаемые спецификации HDMI 2.0b включают в себя скорость передачи данных до 18 Гбит/с, HDR, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
• Поддержка HDR (видео расширенного динамического диапазона) — обеспечивает увеличенный диапазон контрастности и расширенную цветовую гамму за счёт предоставления надлежащей полосы пропускания видео, глубины цвета и возможности обмена метаданными для HDR-видео.
• Совместимость с HDCP 2.2 — обеспечивает отображение защищённого видеоконтента 4K и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность удалённого питания — в целях упрощения инсталляции передатчик DTP2 T 204 может удалённо получать питание от устройства с поддержкой DTP2 по кабелю витой пары. Его также можно настроить на передачу питания подключённому приёмнику DTP2.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сети.
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары CATx — DTP2 T 204 полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 метров при использовании с экранированным кабелем витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Выход DTP2 совместим с устройствами с интерфейсом HDBaseT — выход DTP2 может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Сквозной канал для двунаправленных сигналов RS-232 и ИК для управления AV-устройствами — двунаправленные сигналы управления RS-232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалёнными AV-устройствами без использования дополнительных кабелей.
• Вставка RS‑232 из порта управления Ethernet — обеспечивает экономию системных ресурсов и упрощает инсталляцию, позволяя процессору управления работать с удалёнными устройствами с RS-232 по Ethernet.
• Вставка CEC (управление бытовой электроникой) — процессор управления может передавать команды CEC, используя набор команд SIS (Simple Instruction Set), для управления устройствами, подключёнными к выходу HDMI.
• Поддержка различных форматов эмбедированного аудио — DTP2 T 204 совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Совместимость со всеми приёмниками серии DTP, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном формфакторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Комплексное управление EDID — программа PCS предлагает доступ к EDID Minder для настройки параметров EDID для видеовходов, захвата EDID от подключённых дисплеев или загрузки индивидуальных EDID-файлов. Правильное управление EDID гарантирует простую интеграцию источников и дисплеев в систему, обеспечивая оптимальную работы всей системы. Для улучшенного редактирования EDID и создания индивидуальных EDID-файлов доступна версия EDID Manager 2.0, которую можно скачать бесплатно.
• EDID Minder® автоматически управляет обменом данными EDID между подключенными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Key Minder® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV-системах при одновременном распределении сигнала от одного источника на несколько дисплеев.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по светодиодным индикаторам на передней панели, RS-232, USB или Ethernet особенно удобна для операторов систем и персонала службы поддержки.
• Визуальное подтверждение HDCP — при передаче HDCP-зашифрованного контента на несовместимый с HDCP дисплей на него поступает полноэкранный зелёный сигнал, который подтверждает, что контент защищён от копирования и не может отображаться на данном дисплее.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — DTP2 T 204 автоматически настраивает количество бит глубины цвета согласно данным дисплея EDID, – это предотвращет цветовые несоответствия между источником и устройствами отображения.
• Блокировка сигнала на выходе (muting) — предоставляет возможность заблокировать выход HDMI в любое время.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, с сохранением доступа к управлению через USB или RS-232.
• Встроенные веб‑страницы — позволяют использовать стандартный браузер с интуитивно понятным веб-интерфейсом для мониторинга устройства, а также поиска и устранения неполадок.
• Порт управления по RS-232 — позволяет использовать команды последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
• Удалённое управление по «сухим» контактам с выходами Tally — позволяет дистанционно осуществлять выбор входного канала, в то время как выход Tally обеспечивает подачу +5 В постоянного тока для загорания светодиодного индикатора и отображения выбранного на данный момент входа. Порты «сухих» контактов и Tally можно настроить на автономный режим использования при подключении DTP2 T 204 к внешнему процессору управления.
• Работают с кабелями Show Me® для системы TeamWork® — кабели Show Me предлагают удобное подключение и возможность выбора входа, а также управление в системах TeamWork для совместной работы. Воспользуйтесь программой TeamWork System Builder для создания персональной системы для вашего проекта совместной работы.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без использования задней панели.
• Светодиодные индикаторы наличия сигнала, HDCP, питания и статуса подключения — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы статуса подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Металлический корпус высотой 1U и шириной в половину стойки
• В комплекте фиксаторы LockIt® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены 70-769-01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
