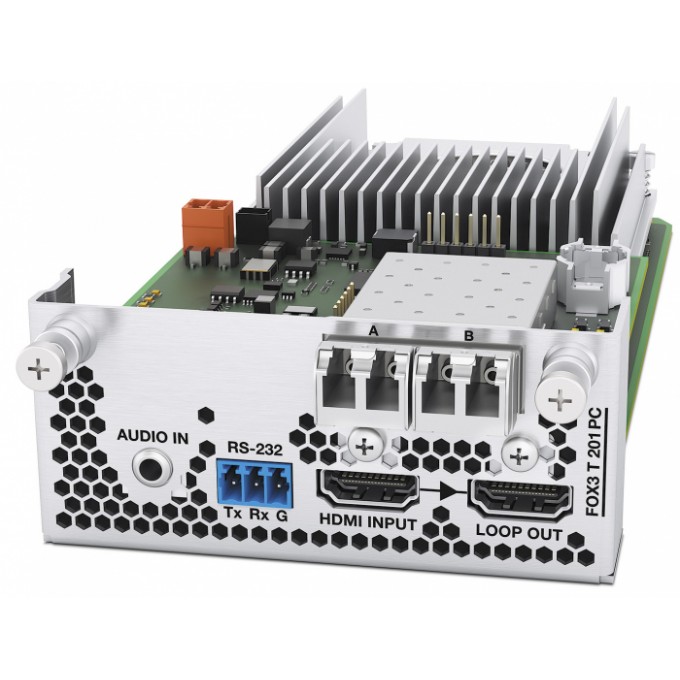

Оптоволоконный передатчик PowerCage для HDMI, аудио и сигналов управления EXTRON FOX3-T-201-PC

• Передача HDMI, стереоаудио и сигналов управления RS‑232 на очень большие дистанции по оптоволоконному кабелю
• Поддержка передачи 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 без потерь по одному оптоволоконному кабелю
• Передача несжатого 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям
• Поддержка спецификаций HDMI 2.0: скорость передачи данных до 18 Гбит/с, Deep Color до 12 бит и 3D
• Совместимость с HDCP 2.3
• Модули с возможностью «горячей» замены разработаны для шасси PowerCage 411, партномер 60‑1492‑02

Оптоволоконный передатчик FOX3 T 201 PC от Extron – это компактный модуль на один слот, разработанный для наполнения шасси PowerCage 411, который осуществляет передачу сигналов HDMI-видео, стереоаудио и управления по оптоволоконному кабелю. Созданный обеспечить непревзойдённое качество изображения высокого разрешения, он использует полностью цифровую технологию Extron для точной передачи «пиксель в пиксель» несжатых видеосигналов с разрешением до 4K/60 и семплированием цвета 4:4:4 по двум оптоволоконным кабелям или сжатого без потерь видео 4K/60 по одному оптоволоконному кабелю. Разработанный специально для систем с использованием AV‑оборудования или КВМ (с использованием клавиатуры, видеомонитора и мыши), этот передатчик включают в себя такие удобные для интегратора функции, как Key Minder®, EDID Minder®, эмбедирование аудио и мониторинг системы в реальном времени.

Оптоволоконный передатчик FOX3 T 201 PC от Extron – это компактный модуль на один слот, разработанный для наполнения шасси PowerCage 411, который осуществляет передачу сигналов HDMI-видео, стереоаудио и управления по оптоволоконному кабелю. Созданный обеспечить непревзойдённое качество изображения высокого разрешения, он использует полностью цифровую технологию Extron для точной передачи «пиксель в пиксель» несжатых видеосигналов с разрешением до 4K/60 и семплированием цвета 4:4:4 по двум оптоволоконным кабелям или сжатого без потерь видео 4K/60 по одному оптоволоконному кабелю. Разработанный специально для систем с использованием AV‑оборудования или КВМ (с использованием клавиатуры, видеомонитора и мыши), этот передатчик включают в себя такие удобные для интегратора функции, как Key Minder®, EDID Minder®, эмбедирование аудио и мониторинг системы в реальном времени.

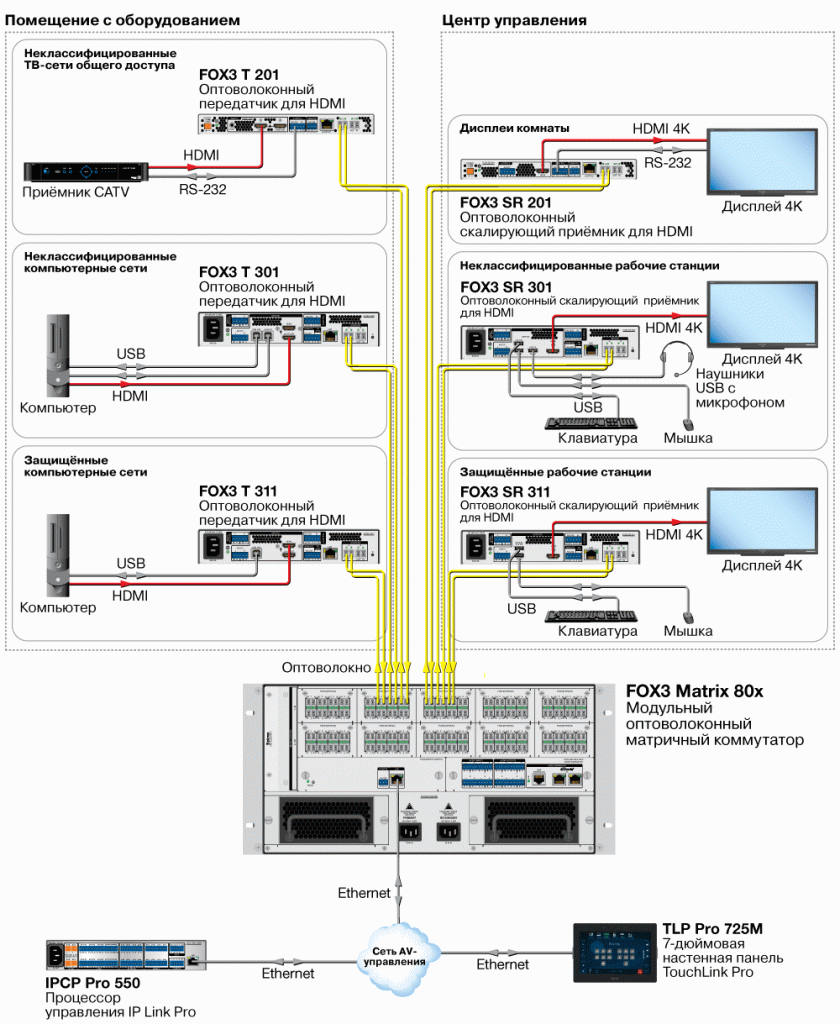

FOX3 T 201 PC является частью обширной серии оптоволоконного оборудования Extron FOX3 и совместим со всеми приёмниками этой серии. Его можно использовать как в простых инсталляциях «точка – точка», так и в комбинации с матричными коммутаторами серии FOX3 для поддержки проектов enterprise-масштаба.

Дизайн FOX3 T 201 PC, рассчитанный на один слот, позволяет установить до четырёх таких модулей в шасси PowerCage 411, что в целом позволяет разместить до четырёх оптоволоконных передатчиков в одном отсеке стойки размером 1U. Это, в свою очередь, сокращает время на инсталляцию и упрощает управление электропитанием. Также предусмотрена возможность «горячей» замены в ситуациях, требующих замены модуля в процессе работы в любое время без необходимости отключения питания всей системы. Компактное шасси PowerCage 411 обеспечивает оптимальное принудительное охлаждение установленных модулей, возможность управления и мониторинга по Ethernet, а также резервный блок питания для надёжной работы на объектах критической важности.

Для упрощения интеграции с цифровыми устройствами этот модуль передачи использует две технологии Extron: EDID Minder и Key Minder. EDID Minder автоматически управляет обменом EDID посредством постоянного взаимодействия EDID между подключёнными устройствами, обеспечивая правильное включение источника и корректное отображение видео на дисплее. При работе с цифровыми видеосигналами, содержащими защищённые данные, Key Minder аутентифицирует и поддерживает постоянное соединение HDCP для быстрой и надёжной коммутации в профессиональных AV‑системах. Данная технология также обеспечивает одновременное распределение сигнала от одного источника к одному или нескольким дисплеям.

Модуль FOX3 T 201 PC принимает и оцифровывает небалансное стереоаудио и сигналы управления RS‑232, передавая их вместе с видеосигналами HDMI. Аналоговое аудио может быть преобразовано в цифровой аудиосигнал HDMI, что обеспечивает возможность интеграции как эмбедированного в HDMI аудио, так и аналогового аудио. Используя порты USB, Ethernet или RS‑232, встроенные в шасси, можно конфигурировать и управлять этим передатчиком.

Шасси PowerCage 411 и модули идеально подходят для ряда инсталляций, где необходима высококачественная передача контента высокого разрешения на большие расстояния. Оптоволоконные инсталляции популярны в государственном, военном и медицинском секторах благодаря конфиденциальности передачи и невосприимчивости оптоволоконного кабеля к внешним воздействиям. В этих передатчиках используются стандартные разъёмы LC.

Модуль выпускается в четырёх версиях: многомодовая и одномодовая версии для сжатого без потерь видео, а также многомодовая и одномодовая модели для несжатого видео. Версии FOX3 T 201 PC MM работают с многомодовым оптоволокном на частоте 850 нм, которое обычно используется внутри зданий или на объектах с умеренными дистанциями передачи до 500 м. А версии FOX3 T 201 PC SM – с одномодовым оптоволокном на частоте 1310 нм, обеспечивая возможность передачи на очень большие дистанции до 20 км. Как правило, этот тип применим на таких масштабных объектах, как аэропорты и стадионы, а также для подключения на длинных дистанциях, к примеру, между университетскими корпусами и офисными зданиями.

Серия FOX3 от Extron, включающая в себя передатчик FOX3 T 201 PC для шасси PowerCage 411, предлагает проектировщикам систем и интеграторам высокопроизводительные решения, разработанные, спроектированные и изготовленные компанией Extron для распределения видео‑ и аудиосигналов по оптоволокну в критически важных инсталляциях, где качество стоит на первом месте. Начиная с передачи сигналов «точка – точка» и заканчивая полнофункциональными матричными системами с неограниченными вариантами подключений в конфигурации до 2000x2000 и выше, FOX3 Systems обеспечивает непревзойдённую производительность и надёжность для выполнения требований даже самых разборчивых пользователей.

• Передача HDMI, стереоаудио и сигналов управления RS‑232 на очень большие дистанции по оптоволоконному кабелю
• Поддержка передачи 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 без потерь по одному оптоволоконному кабелю
• Передача несжатого 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям
• Поддержка спецификаций HDMI 2.0: скорость передачи данных до 18 Гбит/с, Deep Color до 12 бит и 3D
• Совместимость с HDCP 2.3
• Модули с возможностью «горячей» замены разработаны для шасси PowerCage 411, партномер 60‑1492‑02 — дополнительные модули могут быть добавлены в любое время при необходимости оперативного и эффективного расширения системы. Компоненты «горячей» замены позволят пользователю заменить модули в любое время без необходимости отключения системы. Это в особенности необходимо на критически важных объектах, где требуется беспрерывная работа системы.
• Вход HDMI с локальным выходом — локальный выход HDMI выводит сигналы на локальный монитор, позволяя осуществлять мониторинг или передачу контента без использования дополнительного усилителя-распределителя.
• Возможность отключения авторизации HDCP — позволяет FOX3 T 201 PC выглядеть совместимым или несовместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Key Minder® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на несколько дисплеев.
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и корректное отображение на дисплее.
• Эмбедирование аудио — аналоговые аудиосигналы преобразовываются в цифровое аудио HDMI.
• Передача двунаправленных сигналов RS‑232 по оптоволоконному кабелю для управления AV‑устройствами — сквозной канал для двунаправленных сигналов управления RS‑232 позволяет управлять удалённым дисплеем без использования дополнительных кабелей. Для двусторонней передачи данных требуются два оптоволоконных кабеля.
• Поддержка LinkLicense — лицензия Extron LinkLicense добавляет гибкие возможности, расширяет системный функционал и улучшает возможности устройств Extron.
• Вставка RS‑232 из порта Ethernet на шасси PowerCage 411 — FOX3 T 201 PC может быть настроен таким образом, чтобы предоставлять сигнал RS‑232 на своём локальном выходе либо осуществлять вставку команд в оптоволоконный сигнал, тем самым он позволяет управлять локальным или удалённым устройством на системном уровне через порт Ethernet самого шасси без необходимости в дополнительных кабелях.
• Компактный дизайн позволяет установку до четырёх модулей в одном шасси 1U с монтажом в стойку — однослотовый дизайн позволяет установить до четырёх таких модулей в шасси PowerCage 411, что в целом позволяет разместить до четырёх удлинителей в одном отсеке стойки 1U. Шасси PowerCage 411 устраняет необходимость в отдельном блоке питания для каждого удлинителя и обеспечивает приточное воздушное охлаждение для каждого из них.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Встроенная тестовая таблица цветных полос для калибровки и установки — упрощает настройку и инсталляцию, предоставляя видеосигнал, если источник отсутствует.
• Совместимость с матричными коммутаторами Extron серии FOX3 для создания HDCP-совместимых систем распределения сигнала
• В комплекте фиксаторы LockIt® для кабеля HDMI
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Стандартные разъёмы LC обеспечивают надёжное физическое соединение и точное позиционирование оптического стержня
• Доступные модели: в многомодовом исполнении с длиной волны 850 нм для передачи на умеренные дистанции до 500 м и в одномодовом исполнении на частоте 1310 нм для больших дистанций передачи до 20 км
