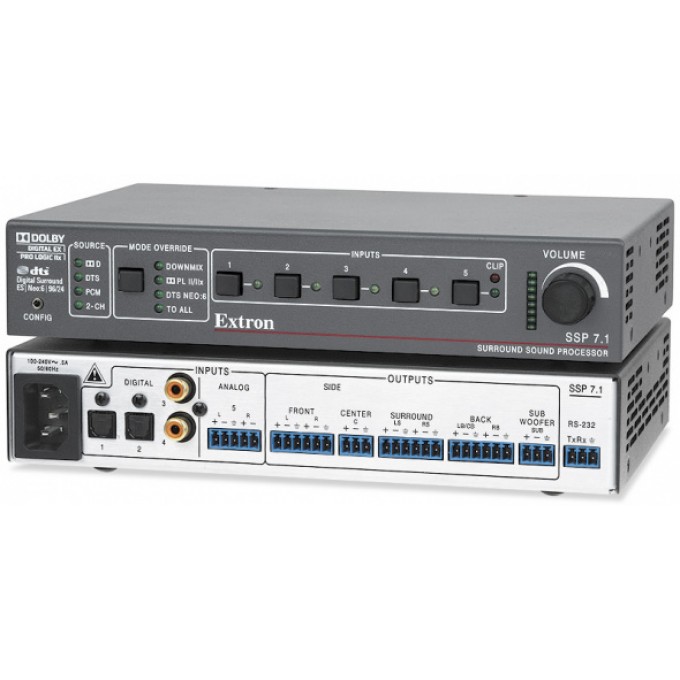

Процессор объёмного звука EXTRON SSP-7.1

Процессор объёмного звука Extron SSP 7.1 с пятью входами предлагает до восьми каналов объёмного звука для профессиональных AV-систем в инсталляциях корпоративного и коммерческого секторов. SSP 7.1 автоматически определяет и декодирует аудиоконтент различных форматов Dolby^® и DTS^®, передаваемый от проигрывателей DVD, Blu-ray, а также по каналам вещания HDTV. Процессор также осуществляет обработку в форматах Dolby Pro Logic II/IIx и DTS Neo:6^® для создания объёмного звучания из стереофонического источника. SSP 7.1 имеет коаксиальный и оптоволоконный цифровые входы плюс двухканальный вход для аналогового балансного/небалансного аудио. Это устройство в компактном металлическом корпусе с монтажом в стойку, управлением по RS-232 и выходами для балансного или небалансного аудио линейного уровня спроектировано для интеграции в профессиональные AV-инсталляции. Прилагаемое к устройству программное обеспечение для управления предлагает удобный пользовательский интерфейс GUI для настройки и эксплуатации системы.

Дизайн SSP 7.1 предоставляет возможность простого, интуитивного управления с интерфейса передней панели, где расположены светодиодные индикаторы выбора источника, определения формата источников, переключения режима прослушивания и уровня громкости на выходе. Одним нажатием кнопки пользователь может отменить текущий выход аудио в формате объёмного звука и переключиться на другой режим прослушивания, например, с 5.1‑канального формата Dolby Digital в двухканальное стерео или со стерео в 7.1‑канальный формат Dolby Pro Logic IIx. Пользователь может также воспользоваться опцией передачи стереаудио ко всем левым и правым колонкам без создания объёмного звучания.

Программное обеспечение SSP для настройки и управления предлагает интуитивный интерфейс пользователя для эффективной установки и управления процессором SSP 7.1, включая калибровку акустической системы. При помощи данного ПО интегратор может указать количество и размеры всех колонок в системе, а также, либо расстояние от каждой колонки до центральной точки прослушивания, либо точку, где были выполнены акустические измерения. Для подстройки выходного сигнала к акустической системе на каждом выходном канале доступен девятиполосный параметрический эквалайзер.

SSP 7.1 генерирует тестовые сигналы, включая шум Dolby и широкополосный розовый шум, которые могут быть последовательно направлены к каждой колонке или к одной из колонок по выбору при помощи имеющегося программного обеспечения. Шум Dolby – это розовый шум с ограниченной полосой, обеспечивающий более высокие уровни звукового давления, что является эффективным при калибровке выходов колонок к равнозначным показателям уровней звукового давления (SPL). Для каждого канала доступен индивидуальный уровень подстройки входного сигнала для упрощения калибровки. Тестовые сигналы розового шума могут быть использованы для калибровки работы колонок в акустической среде. В процессоре SSP 7.1 также имеется опция использования внешнего источника для тестовых сигналов, которые впоследствии могут быть направлены в любую колонку или ко всем колонкам поочередно.

SSP 7.1 разработан в корпусе высотой 1U и шириной в половину стойки и занимает всего небольшую часть места в стойке, требуемого для обычного приёмника объёмного звука. Настройка и управление процессором может осуществляться посредством порта RS-232. Для совместимости с профессиональным аудиооборудованием класса Pro AV SSP 7.1 предлагает балансные и небалансные входы и выходы. Интерфейс управления на передней панели может быть заблокирован для предотвращения неавторизованного доступа.

• Поддержка форматов источников и режимов прослушивания Dolby^® и DTS^®, а также формата PCM и аналогового аудио —
  1. Dolby Digital
  2. Dolby Digital EX
  3. Dolby Pro Logic
  4. Dolby Pro Logic II
  5. Dolby Pro Logic IIx
  6. DTS Digital Surround
  7. DTS-ES^® Discrete 6.1
  8. DTS-ES Matrix 6.1
  9. DTS, 2-канальный
  10. DTS 96/24^®
  11. DTS 96/24 ES Matrix
  12. DTS Neo:6^®
  13. Несжатый формат аудио PCM
  14. Аналоговое стерео- или моноаудио
• Входы: четыре цифровых входа S/PDIF на двух оптоволоконных разъёмах и двух коаксиальных разъёмах RCA; один вход для балансного или небалансного аналогового стереоаудио на 5-пиновом разъёме под зажим
• Выходы: три выхода для балансного или небалансного стереоаудио линейного уровня на 6‑пиновых разъёмах под зажим для переднего, окружного и тылового каналов; два выхода для балансного или небалансного моноаудио линейного уровня на 3-пиновых разъёмах под зажим для центрального и низкочастотного каналов
• Автоматическое определение формата объёмного звука и декодирование — SSP 7.1 автоматически определяет формат входящего аудиосигнала, а затем применяет необходимый алгоритм кодирования; таким образом, сигналы передаются соответствующим выходам.
• Программное обеспечение SSP для настройки и управления
• Семиканальный девятиполосный параметрический эквалайзер EQ — для подстройки колонок к требованиям системы на каждом широкополосном выходе установлены девять полностью параметрических фильтров EQ с подъёмом и затуханием +/-24 дБ, а также регулировкой частоты и добротности (Q). Фильтры можно настраивать, передвигая регуляторы фильтров мышкой либо вписывая значения параметров вручную.
• Функционирование в режимах реального времени (Live) и эмуляции (Emulate) с сохранением файла конфигурации — возможность конфигурирования настроек без подключения к системе (офлайн) с последующей загрузкой в SSP 7.1. ПО также загружает файлы конфигурации с процессора для архивирования.
• Регулировка Lip Sync (синхронизации аудио- и видеодорожек) в диапазоне до 100 мс на каждом входе — SSP 7.1 предлагает независимую задержку блока обработки Lip Sync на каждом входе для того, чтобы поддерживать синхронизацию аудио- и видеодорожек в тех случаях, когда последние заметно отстают от соответствующего им звука. Каждый блок обработки Lip Sync даёт до 100 мс задержки.
• Регулятор уровня входного аналогового аудио на передней панели со светодиодным индикатором уровня и клиппинга — обеспечивает общую настройку громкости звука на всех выходах, включая регулировку уровня на аналоговом входе. Сопутствующие LED-индикаторы отображают уровень усиления на входе, а специальный светодиодный индикатор загорается красным при клиппинге.
• Индикатор формата входного источника — соответствующий светодиодный индикатор загорается для указания входящего формата выбранного источника, будь то Dolby Digital, DTS, PCM или двухканальное аналоговое аудио.
• Тестовые сигналы для установки и калибровки — процессор SSP 7.1 генерирует тестовые сигналы, включая шум Dolby с ограниченной полосой и широкополосный розовый шум для упрощения процедуры калибровки уровней звукового давления на всех колонках, а также для точной подстройки работы колонок к требованиям акустической системы. В процессоре SSP 7.1 также имеется опция использования внешнего источника для тестовых сигналов, которые впоследствии могут быть направлены в любую колонку или ко всем колонкам поочередно.
• Функция выбора входа на передней панели со светодиодным индикатором — отдельная кнопка для каждого входного источника для простой, интуитивной эксплуатации.
• Переключение режима прослушивания — простым нажатием кнопки режим прослушивания можно поменять с первоначального формата декодированного объёмного звука на альтернативный режим.
• Компенсация различий в расстоянии для каждой колонки — SSP 7.1 гарантирует, что звук от каждой колонки достигнет слушателя в одно и то же время путём задержки поступающего от ближайших колонок аудио. Программное обеспечение обеспечивает задержку до 100 мс на канал.
• Монтаж в стойку 1U, корпус шириной в половину стойки
• Защитная блокировка передней панели — предотвращает неавторизованный доступ на незащищённых объектах. В режиме блокировки требуется ввод заданной комбинации кнопок для управления процессором с передней панели.
• Порт управления по RS-232 — при использовании команд последовательного интерфейса, управление и конфигурирование процессора SSP 7.1 может осуществляться с помощью программного обеспечения SSP для настройки и управления; либо его можно интегрировать в систему управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде для несложного и быстрого программирования.
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• SSP 7.1 - Процессор объёмного звука / партномер 60-842-01
