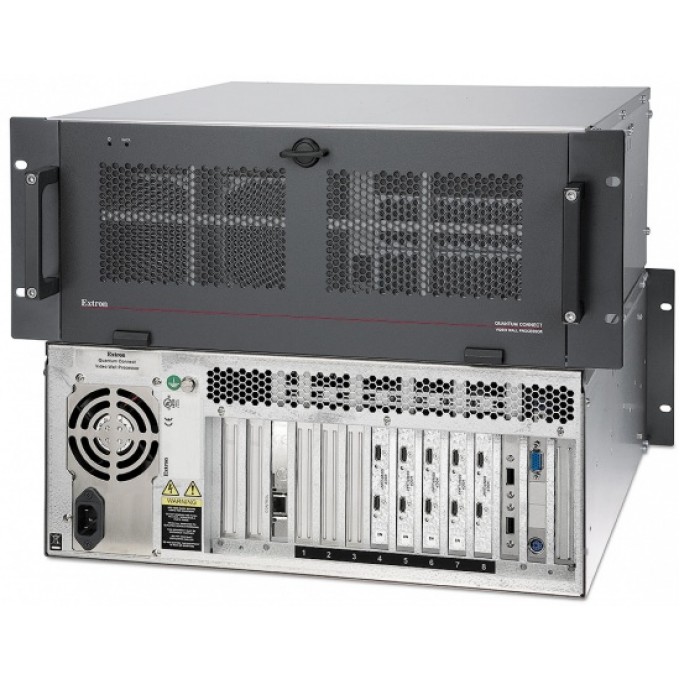

Процессоры видеостен с поддержкой HDCP Quantum Connect EXTRON QUANTUM-CONNECT

Серия Quantum^® Connect от Extron включает в себя HDCP-совместимые процессоры видеостен, которые наиболее оптимально подходят для управления видеостенами с двумя, четырьмя или шестью дисплеями. По качеству скалирования видео и надёжности работы в режиме реального времени они не уступают процессорам линейки Quantum Elite от Extron. Эти процессоры предлагают мощные функции обработки видеосигналов и используют высокопроизводительную технологию скалирования, которая обеспечивает высочайшее качество изображения. Модели Quantum Connect 82 и Quantum Connect 84 имеют шасси размером 4U и поддерживают восемь входов HDMI и два или четыре выхода HDMI. Все модели идеально подходят для презентаций профессионального качества с использованием видеостен и для демонстрации контента Digital Signage на общественных площадках, в торговых центрах и для использования в ситуационных центрах.

Процессоры серии Quantum Connect обеспечивают оптимальную производительность с поддержкой полной частоты кадров благодаря специализированной шине для видео и графики со скоростью 10 Гбит/c и технологией RAPT (Real-Time Asymmetric Packetized Transfer), которая позволяет одновременно обрабатывать все входы, поддерживая исполнение команд управления в реальном времени и сохраняя оптимальное качество изображения.

При использовании с дисплеями, совместимыми с HDCP, входы и выходы HDMI позволяют выводить HDCP-зашифрованный контент на видеостену. Если HDCP-зашифрованный контент передаётся на экран, не поддерживающий HDCP, высветится зелёный экран с предупреждающей надписью.

С помощью программного обеспечения Quantum Connect Control Software, интуитивно понятного интерфейса управления для настройки и функционирования системы, можно настроить различные сочетания окон – как заранее, так и в процессе работы. Это программное обеспечение можно запустить на компактном контроллере Extron QC 101 C или установить на выделенном для этой цели компьютере. При проектировании раскладок окон ПО Quantum Connect Control предоставляет возможность организации полнофункционального многооконного интерфейса без ограничений. Эти возможности дополнены мощной технологией скалирования, которая сохраняет качество изображения при любом размере окна.

Серия Quantum Connect отвечает требованиям к входным и выходным подключениям многих популярных конфигураций видеостен небольшого формата. Для видеостен большого формата, а также для инсталляций с необходимостью в более масштабном расширении системы и возможностью дальнейшего наращивания, AV-интеграторам, проектировщикам систем и консультантам следует рассмотреть процессоры Quantum Elite и Quantum Ultra.

• Обработка видеостен с количеством дисплеев до шести
• Входы — восемь или двенадцать HDMI
• Выходы — два, четыре или шесть HDMI
• Входы и выходы HDMI совместимы с HDCP и поддерживают разрешения до 1920x1200 и 1080p/60
• Высокоскоростная специализированная шина для видео и графических изображений обеспечивает оптимальную производительность в режиме реального времени — серия процессоров Quantum Connect оснащена специализированной шиной для видео и графических изображений со скоростью 10 Гбит/c и технологией RAPT (Real-Time Asymmetric Packetized Transfer), которая позволяет обрабатывать большое количество входных сигналов высокого разрешения одновременно, при этом сохраняя оптимальную производительность и качество изображения в режиме реального времени с поддержкой полной частоты кадров.
• Высококачественное скалирование вверх и вниз — серия Quantum Connect включает в себя эффективную технологию скалирования изображения вверх и вниз, предназначенную для сигналов HDMI.
• Коррекция рамки для плоскопанельных дисплеев — часть изображения отодвигается «за рамки», обеспечивая точное отображение источников на нескольких дисплеях.
• Quantum Connect 84 легко интегрируются в проекты с применением дисплеев 4K, такие как приёмные организаций, аудитории и системы симуляции — Quantum Connect 84 оптимизированы для использования с дисплеями 4K с возможностью распределения по окнам одного дисплея видеоисточников стандартного и высокого разрешений, а также UHD с разрешениями до 3840x2160.
• Быстрый и гибкий захват источника и вывод его на экран — функция быстрого обнаружения источника на Quantum Connect захватывает сигналы в течение одной секунды их присутствия на входе. Это гарантирует доступность только что подключённых источников для отображения на дисплее.
• Организация многооконного интерфейса без ограничений — точное и гибкое размещение источника обеспечивает неограниченные возможности при проектировании раскладок окон, включая дублирование источников несколько раз в различных масштабах на дисплеях.
• Изменение масштаба и перемещение источника — изображение с любого входа можно увеличивать в масштабе или перемещать в пределах окна источника, позволяя акцентировать внимание зрителя на видеоконтенте.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключенного источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Key Minder^® постоянно проверяет совместимость с HDCP для быстрой, бесперебойной коммутации — технология Key Minder определяет и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрого и корректного отображения на видеостене HDCP-зашифрованных сигналов источника.
• Светодиодная индикация статуса соединения HDCP на входах и выходах HDMI — светодиодный индикатор статуса, расположенный рядом с каждым разъёмом HDMI, отображает наличие шифрования HDCP для входных и выходных сигналов. Это позволяет обнаружить HDCP-зашифрованные сигналы и сэкономить время во время интеграции системы на месте будущей эксплуатации.
• Надёжное соединение кабелей HDMI — фиксаторы LockIt^® от Extron обеспечивают надёжное защищённое кабельное соединение для входов и выходов HDMI.
• Удобное в использовании программное обеспечение для настройки и управления — с помощью удобного в использовании программного обеспечения для Quantum Connect, его ориентации на решение задач и интуитивно понятного интерфейса сокращается время конфигурирования и программирования предустановок.
• Компактный контроллер QC 101 C — удобный контроллер высотой 1U и шириной в половину стойки поставляется с предварительно установленным программным обеспечением Quantum Connect. Это позволяет избежать необходимости предоставления и настройки отдельного компьютера для управления Quantum Connect.
• Мощное управление AV-системой — эффективный протокол удалённого управления предоставляет доступ к выбору пресетов, размерам окон источника и возможностям его размещения, а также ко многим другим функциям. Благодаря этому понятному протоколу удалённого управления процессоры Quantum Connect легко интегрировать в любую систему управления.
• Оптимальная надёжность для работы на критически важных объектах — серия Quantum Connect обеспечивает максимально надёжную работу без сбоев благодаря оптимизированной системе охлаждения внутри шасси. В маловероятном случае сбоя системы шина для видео и графических изображений с технологией RAPT (Real-Time Asymmetric Packetized Transfer) поддержит бесперебойное отображение контента. После перезагрузки система вернётся к изначальному рабочему состоянию.

Примечание: Процессоры серии Quantum Connect сконфигурированы заводом-изготовителем и не предусматривают расширения на месте эксплуатации. Для инсталляций с необходимостью последующего расширения в рабочих условиях см. информацию о процессорах Quantum Elite и Quantum Ultra.

• Quantum Connect 82 - Процессор видеостены на 8 входов, 2 выхода / партномер 60-1114-11
• Quantum Connect 84 - Процессор видеостены на 8 входов, 4 выхода / партномер 60-1114-12

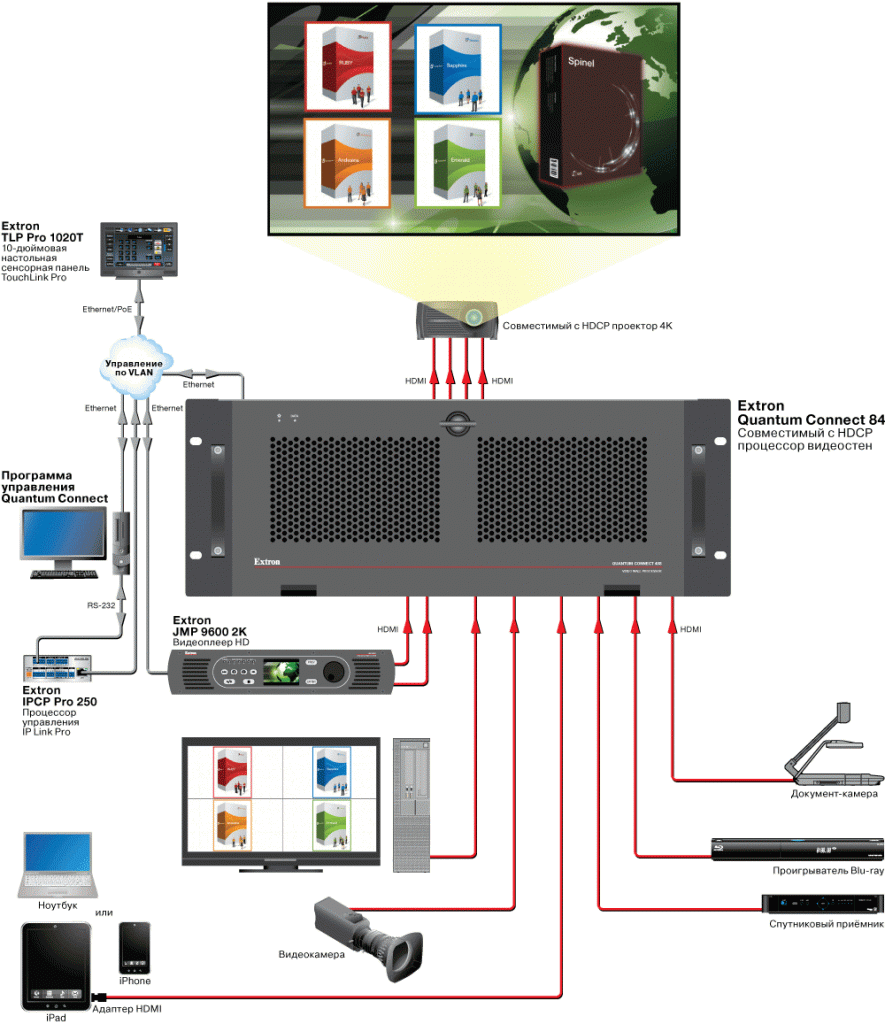

Процессор Quantum Connect 84 управляет видео, сигналами компьютера и источниками BYOD в конференц-зале компании для проведения презентаций и других мероприятий. Четыре выхода 1920x1080 на процессоре Quantum Connect 84 направлены к проектору UHD, а управление системой осуществляется через панель Extron TouchLink, которая установлена на трибуне.
