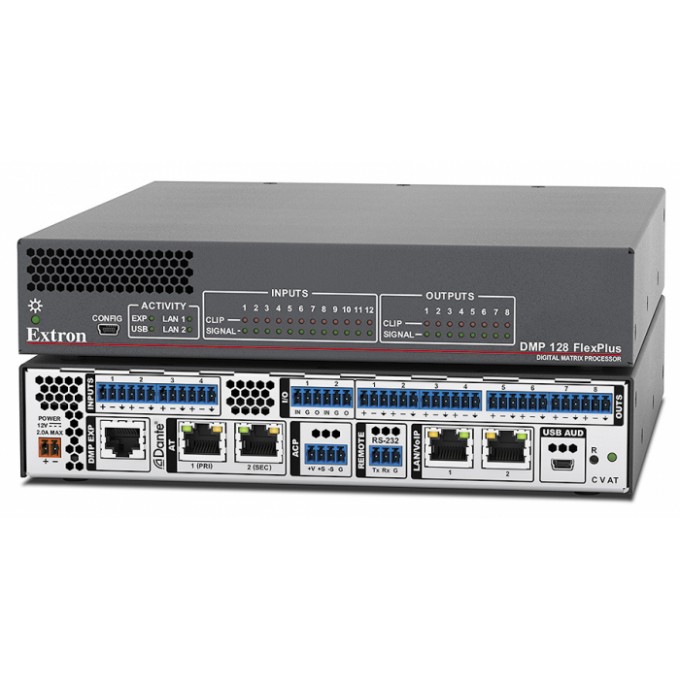

Цифровой матричный процессор Dante с 12 каналами AEC EXTRON DMP-128-FLEXPLUS-C-V-AT

Серия компактных цифровых матричных процессоров DMP 128 FlexPlus с Dante предлагает двенадцать каналов FlexInput с полной обработкой DSP, включая подавление акустического эха (AEC) и подключение к аудиосети Dante, при этом занимая всего лишь половину ширины стойки. Благодаря расширенной матрице для микширования, аудиоинтерфейсу USB и совместимости с аналоговыми сигналами DMP 128 FlexPlus обеспечивает простую возможность подключения и маршрутизации различных типов входящих сигналов для выполнения самых разных требований аналоговых и цифровых систем. Модель V подходит для проектов совместной работы и включает в себя до восьми линий VoIP. Предлагая шину ACP для панелей управления аудио, порт расширения для двунаправленного подключения цифрового аудио к DTP CrossPoint или другому процессору DMP, восемь аудиоплееров и настраиваемые макросы, DMP 128 FlexPlus можно использовать в любом проекте – от небольшого пространства для совместной работы до большого конференц-зала.

• Две модели с общим количеством входов/выходов 60х32 — DMP 128 FlexPlus предлагает возможность распределения и управления сигналом для широкого ряда акустических систем:
  • Входы: 48 цифровых входов через сеть Dante или шину расширения, 4 аналоговых входа микрофонного/линейного уровня, балансное/небалансное аудио, 8 входов Aux для USB или VoIP
  • Выходы: 16 цифровых выходов через сеть Dante или шину расширения, 8 аналоговых выходов линейного уровня, балансное/небалансное аудио, 8 выходов Aux для USB, VoIP или плееров
• Аудиосеть Dante 48x24 с поддержкой Dante Domain Manager и стандарта AES67 — аудиосеть Dante обеспечивает возможность расширения и создания более масштабных схем коммутации аудио по локальной сети, используя стандартные протоколы. Встроенный двухпортовый коммутатор Gigabit может быть настроен на поддержку основной и резервной аудиосетей Dante.
• Двенадцать каналов подавления акустического эха (AEC) — DMP 128 FlexPlus включает в себя двенадцать независимых каналов эффективного эхоподавления AEC и настраиваемую функцию подавления шумов. В основе технологии AEC от Extron лежит усовершенствованный алгоритм, обеспечивающий быструю конвергенцию эхоподавителя для максимальной разборчивости сигнала даже в сложных случаях.
• Все модели включают в себя настраиваемый аудиоинтерфейс USB — простое подключение к программным кодекам и источникам воспроизведения программного аудио. Возможные конфигурации входов/выходов аудиоинтерфейса USB: 0x8, 2x6, 4x4, 6x2 или 8x0. Это позволяет увеличить количество входных или выходных потоков согласно спецификациям системы.
• Модель V включает в себя до восьми линий VoIP с поддержкой стандартного протокола SIP 2.0 (Session Initiation Protocol) для установления соединения в соответствии с RFC 3261 — DMP FlexPlus C V AT совместим с некоторыми системами VoIP и может быть использован для отдельной линии VoIP или как скомбинированная группа VoIP для восьми помещений:
  • Настройка VoIP через встроенную веб-страницу разделяет задачи AV- и IT-специалистов
  • Гибкие возможности локальной конференц-связи благодаря уникальной технологии Extron независимой обработки и управления аудио на каждой линии: регулировка уровня, отключение звука, удержание вызова и отсоединение – для каждого пользователя
  • Встроенный журнал SIP устраняет необходимость в программе для сбора сетевых данных
  • Поддержка стандартных и широкополосных кодеков с возможностью настройки приоритета
  • Поддержка функции Quality of Service, QoS (качество услуг), для уровней 2 и 3
  • Протоколы TLS (Transport Layer Security) и SRTP (Secure Real-Time Transport Protocol) обеспечивают стандартную защиту вызовов
  • Прохождение NAT, используя протоколы STUN, TURN и ICE, упрощает интеграцию в рамках сложных топологий сетей
  • Поддержка VLAN через 802.11Q-теги
• Компактный корпус шириной в половину стойки — позволяет установить больше входных и выходных каналов, обеспечивая повышенное быстродействие в меньшем пространстве стойки.

• Функция FlexInput на главных входах — на всех двенадцати основных входах предлагается функция FlexInput для выбора канала Dante, входного порта расширения или одного из четырёх микрофонных/линейных входов. Это позволяет применять к входящим каналам Dante полную линейку функций DSP, в том числе эхоподавление AEC.
• Опциональные панели серии ACP для управления аудио обеспечивают интуитивно понятное управление аудиосистемой — прямое подключение к DMP 128 FlexPlus предлагает гибкое управление аудиосигналом в системах, для которых полнофункциональная система управления не требуется.
• Цифровые порты входов/выходов для удалённого управления или обратной связи — благодаря наличию двух цифровых входных портов и двух цифровых выходных портов DMP 128 FlexPlus можно запрограммировать на распознавание и последующую ответную реакцию на внешние команды управления, такие как включение микрофона, отключение звука и вызов пресетов.
• Макросы позволяют выстраивать последовательность команд, которые можно передавать на локальное устройство или на внешние устройства через порт LAN — одно устройство DMP 128 FlexPlus может функционировать в качестве центрального интерфейса системы управления, передавая команды на другие устройства серий DMP, AXI AT и DTP CrossPoint.
• Входы и выходы Aux могут быть по отдельности настроены как плееры для аудиофайлов, USB-аудио или, на модели V, как VoIP-линии — плееры для аудиофайлов можно назначить к любому входу Aux и использовать для воспроизведения заранее записанного контента. USB-аудио и VoIP-линии можно назначить к любому входу Aux и любому выходу Aux. В этих случаях входные сигналы Aux функционируют как возвратные сигналы, а выходы Aux – как сигналы для передачи. Для USB-аудио это будут сигналы для передачи/возвратные сигналы к/от компьютера в помещении с установленным программным кодеком ВКС, а для VoIP – сигналы для передачи к центральному VoIP PBX и возвратные сигналы от него.
• Продвинутая обработка аудиосигнала на всех восьми аналоговых выходах и на всех 16 прямых выходах Dante/расширения — с помощью одного DMP 128 FlexPlus можно применить до 24 зон громкоговорителей, настроив обработку для каждой зоны; устройство идеально подходит для полноценных проектов mix-minus.
• Расширенный функционал матричного микширования в каждом процессоре DMP 128 FlexPlus позволяет по отдельности направлять все входные сигналы на любой или на все выходы — позволяет отдельно передавать все 12 главных входов, 8 входов AUX, 48 входов Dante и 16 возвратных сигналов виртуальных шин на любой или на все 8 аналоговых выходов, 4 выхода AUX, 24 выхода Dante и на 16 виртуальных шин.
• 16 виртуальных шин возврата обеспечивают более высокую гибкость при субмикшировании и обработке — обработка, характерная для многих входов, может выполняться при помощи одного виртуального канала.
• Для воспроизведения аудиофайлов при установке системы или как часть ее проекта можно использовать до восьми плееров для аудиофайлов — используйте предоставленные файлы с розовым шумом, белым шумом и синусоидальным сигналом или импортируйте свои собственные файлы в форматах WAV, MP3, WMA, AIFF, AAC или RAW. Поддерживаемые форматы файлов автоматически преобразуются в формат RAW на 24 бит, 48 кГц, обеспечивая суммарно контент для воспроизведения на около 20 минут, и сохраняются на встроенный накопитель.
• Низкая задержка — мощные микросхемы DSP увеличивают производительность, тем самым обеспечивая очень низкую задержку обработки сигнала от входа к выходу независимо от количества активных каналов или процессов. Несмотря на то, что задержка в каналах с эхоподавлением возрастает, а также незначительно увеличивается в автомикшере, общие показатели задержки остаются низкими. Это поддерживает синхронизацию аудио и видео и позволяет докладчикам или выступающим не прерывать выступление по причине задержки транслируемого аудио.
• Адаптивная обработка усиления — блок процессора адаптивной обработки усиления позволяет сигналу на определённом микрофонном входе влиять на уровни любого другого или всех входных сигналов и виртуальных возвратных сигналов.
• Встроенный двухпортовый коммутатор Gigabit — для возможности работы в режиме daisy-chain (по цепочке) с другими устройствами с поддержкой Dante. Эти порты можно настроить на режим работы с резервированием.
• Поддержка аутентификации 802.1X — обеспечивает поддержку стандарта аутентификации IEEE 802.1X для контроля доступа к сети.
• Порт расширения цифрового аудио для соединения двух процессоров Extron DSP — порт расширения позволяет соединить две модели DMP Plus через один экранированный кабель CAT 6. Это, в свою очередь, позволяет создать 16-канальную двунаправленную шину расширения для цифрового аудио высокого разрешения 24 бит/48 кГц между двумя устройствами, тем самым предоставляя расширенные возможности маршрутизации и управления входными и выходными сигналами Порт расширения также совместим с матричными коммутаторами Extron DTP CrossPoint, что обеспечивает передачу данных между устройствами по каналу входов/выходов 16x16. Экранированный кабель CAT 6 длиной 30 см в комплекте.
• Автомикшер с восемью группами — DMP 128 FlexPlus оснащён автомикшером с пороговым (gated) и компромиссным (gain-sharing) режимами работы для управления восемью группами микрофонных сигналов. Порог прохождения сигнала через шлюз, снижение уровня сигнала и параметры синхронизации регулируются пользователем на каждый канал, обеспечивая точную настройку во избежание «обрыва» звука, свойственного традиционному микшеру при выключении микрофона.
• ProDSP-обработка сигнала на основе 64-битных операций с плавающей точкой — DMP 128 FlexPlus использует обработку DSP аудиосигнала на основе 64-битных операций с плавающей точкой, что поддерживает очень широкий динамический диапазон и прозрачную обработку аудио для упрощения управления каскадом усиления, в то же время снижая вероятность клиппинга сигнала DSP.
• Фантомное питание 48 В — DMP 128 FlexPlus оснащён функцией выбора фантомного питания 48 В для аналоговых входов, позволяя использовать конденсаторные микрофоны.
• Аналого-цифровые и цифро-аналоговые преобразователи 24 бит/48 кГц студийного класса — полностью сохраняют целостность исходного аудиосигнала.
• Программное обеспечение DSP Configurator™ — мощное и в то же время простое в использовании программное средство на базе персонального компьютера для управления всеми функциями обработки аудио на DMP 128 FlexPlus. С его помощью можно осуществить полную настройку и конфигурирование средств обработки цифровых аудиосигналов на базе технологии ProDSP, а также маршрутизацию и микширование.
• Интуитивно понятный графический интерфейс пользователя — графический интерфейс программного обеспечения DSP Configurator в одном окне предоставляет ясный обзор всех входов и выходов, блоков обработки аудио, маршрутизации, точек микширования и виртуальной маршрутизации Это даёт проектировщику или инсталлятору возможность быстрого просмотра конфигурации аудио без необходимости использования нескольких окон или меню.
• Диспетчер устройств (Device Manager) позволяет конфигурировать несколько устройств аудиопроцессоров Extron DSP — диспетчер устройств, используемый в ПО DSP Configurator, позволяет с лёгкостью конфигурировать несколько устройств Extron линейки DSP, переключаясь между графическими интерфейсами пользователей каждого устройства. Процессоры могут быть сгруппированы в папки и организованы по помещениям или зданиям. Настройки нескольких устройств Extron серии DSP в Device Manager можно сохранить в одном файле.
• Функции копирования и вставки для блоков обработки — для ускорения процесса проектирования и пусконаладки аудиосистемы настройки параметров могут быть оперативно скопированы из индивидуальных блоков или идентичных групп блоков в другие в рамках графического интерфейса пользователя с помощью удобных команд вырезки и вставки.
• Настройка процессора по принципу построения блоков — ряд предварительно созданных настроек процессора, оптимизированных для определённого типа входного устройства, например, микрофонов, с предварительной установкой уровней, фильтров, динамических характеристик и других параметров. Блоки построения доступны на каждой шине входов и позволяют проектировщикам систем создавать и сохранять индивидуальные конструктивные блоки, что способствует упрощению проектирования и интеграции аудиосистемы.
• Функционирование в режимах реального времени и эмуляции с сохранением файла конфигурации — режим реального времени (Live) позволяет интеграторам подключаться к DMP 128 FlexPlus и выполнять установку параметров при прослушивании и измерении в реальном времени. Это устраняет необходимость компиляции и загрузки файла конфигурации в DSP. Режим эмуляции (Emulate) предоставляет возможность автономного конфигурирования настроек с последующей загрузкой в DMP 128 FlexPlus. Дополнительно текущие настройки DMP 128 FlexPlus могут быть скопированы в файл конфигурации для архивирования.
• 32 предустановки ПО DSP Configurator — с помощью программного обеспечения DSP Configurator любые параметры обработки DSP, уровней или маршрутизации аудио могут быть сохранены в качестве предварительно установленных настроек. Эти настройки могут быть сохранены для всей системы или определённых групп входов, выходов, точек микширования и блоков DSP.
• Тройная матричная конструкция обеспечивает возможность микширования выходов, использования виртуальной обработки и сигналов с шины расширения — тройная матричная конструкция DMP 128 FlexPlus предоставляет существенную гибкость маршрутизации, микширования и обработки входных аудиоисточников. Основная схема коммутации выходов позволяет любому входу микшироваться в любой или на все выходы. При необходимости любой из входов может сначала быть направлен в виртуальную схему коммутации, которая распределяет входы к восьми виртуальным шинам, прежде чем выполнить обратное микширование в выходную матрицу. Виртуальные шины позволяют обрабатывать входы в виде единой группы. Расширенная матрица позволяет обеспечивать маршрутизацию сигнала из шины расширения между DMP 128 FlexPlus и другим процессором DMP или матричным коммутатором DTP CrossPoint от Extron. Расширенная матрица также используется для распределения и получения аудио из сети Dante.
• Мастер создания групп — DMP 128 FlexPlus обеспечивает возможность объединения настроек усиления или отключения звука для всей системы. Функции настройки усиления и отключения звука могут быть выбраны и добавлены в один мастер группы, которым в дальнейшем можно управлять с помощью одного главного регулятора громкости или отключения звука. Фильтры функции Loudness также можно добавить к мастеру группы, что позволит кривой компенсации следовать за регулировкой программной громкости. В дополнение к этому в мастере группы можно настроить полочный фильтр (Bass/Treble), чтобы дать пользователю возможность управлять низкими и высокими частотами. Каждый мастер группы может включать до 128 элементов; можно создать до 64 мастеров групп.
• Программно-настраиваемые ограничения обеспечивают оптимальный диапазон настройки мастера группы — диапазон настройки громкости мастера группы может быть ограничен для поддержки оптимального минимального и максимального уровней при использовании внешнего регулятора громкости. Это позволит операторам избежать недостаточной или чрезмерной настройки уровней. Программа DSP Configurator предоставляет возможность быстрой регулировки ограничения в меню управления группами (Group Controls).
• Навигация с помощью клавиатуры SpeedNav™ — SpeedNav обеспечивает удобную навигацию по программе DSP Configurator с помощью клавиатуры и без использования мышки или сенсорной панели. Используя клавиши навигации и быстрого доступа, пользователь получает доступ к любому входу или выходу, любой точке микширования и всем инструментам обработки аудио DSP. А с помощью клавиатуры для доступа к программному обеспечению можно прямо на объекте ускорить настройку и оптимизацию аудиосистемы через ноутбук.
• Светодиодные индикаторы наличия сигнала на главном входе и выходе, а также клиппинга на передней панели — DMP 128 FlexPlus оборудован светодиодными индикаторами на передней панели для каждого главного входа и выхода для мониторинга наличия сигнала в режиме реального времени. Отдельный LED-индикатор загорается в качестве предупреждения в случае обнаружения клиппинга сигнала.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели процессора.
• Мониторинг и управление по Ethernet — созданная для соответствия требованиям профессиональных AV-систем, функция Ethernet-управления позволяет осуществлять эффективный мониторинг и управление DMP 128 FlexPlus по сетям LAN, WAN или Интернет, используя стандартные протоколы TCP/IP.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены 70-1259-01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока. Этот модуль питания совместим с монтажными креплениями ZipClip 100 и ZipClip 200.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
