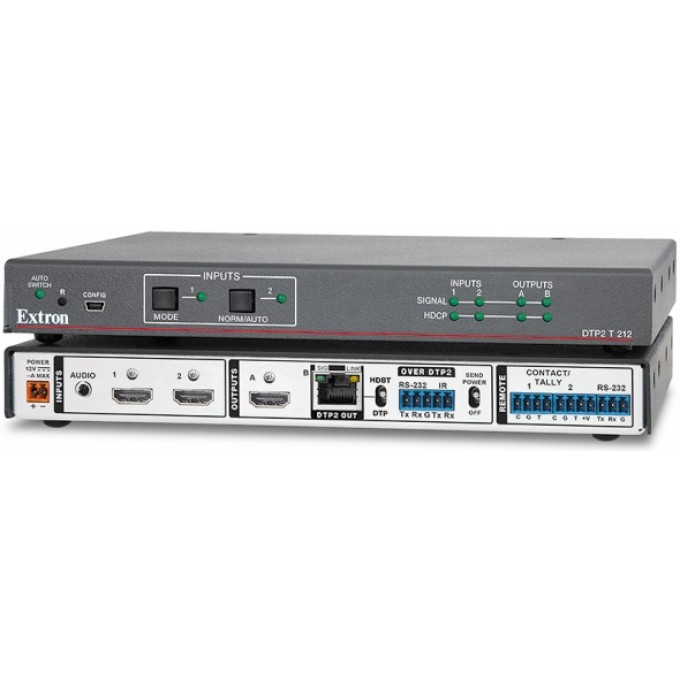

Коммутатор 4K/60 HDMI на два входа со встроенным передатчиком DTP2 и выходом HDMI EXTRON DTP2-T-212

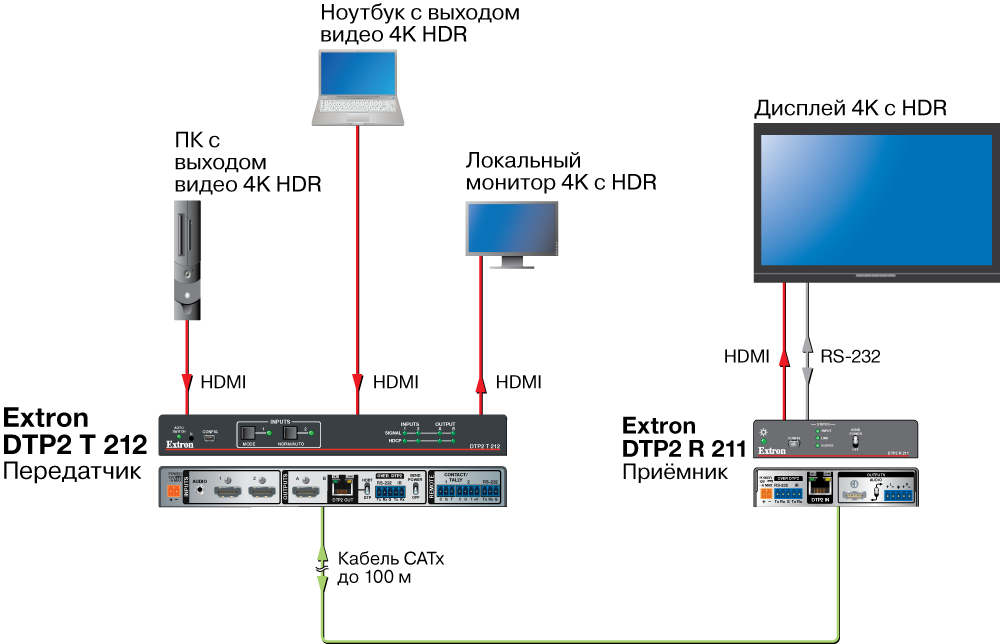

DTP2 T 212 от Extron - это передатчик с двумя входами для передачи HDMI, аудио и сигналов управления устройству Extron с поддержкой DTP^® на расстояния до 100 метров по одному экранированному кабелю CATx. Он предлагает два входа HDMI, один выход DTP2 и один выход HDMI. Устройство поддерживает видеоразрешения 4K/60 с семплированием цвета 4:4:4 и совместимо со стандартом HDCP 2.2. Эмбедирование аудио и удалённое управление по RS‑232 упрощают процесс интеграции в профессиональные проекты. Удобные для интегратора функции включают в себя EDID Minder^®, автоматическую коммутацию входов, а также сквозные двунаправленные порты для RS-232 и ИК для удалённого управления AV-устройствами. Низкопрофильный корпус позволяет незаметно устанавливать эти коммутаторы на трибунах, под столами или в любых других местах в соответствии с требованиями проекта.

DTP2 T 212 обеспечивает надёжную передачу на длинные дистанции сигналов HDMI со скоростью 18 Гбит/с, учитывая поддержку технологии HDR, Deep Color до 12 бит, 3D и эмбедированных аудиоформатов HD без потерь. Выходы могут быть настроены на одновременную передачу, либо выход HDMI может быть назначен к одному из входов HDMI для поддержки локального монитора. Дополнительно имеется возможность настройки выхода DTP2 на передачу видео и эмбедированного аудио, включая двунаправленные сигналы RS-232 и ИК, дисплею с интерфейсом HDBaseT. Между источником и дисплеем постоянно поддерживается DDC-передача данных EDID и HDCP, что гарантирует прямую совместимость и оптимальное качество передачи сигнала между устройствами.

Для улучшения и упрощения интеграции устройств, а также оптимального функционирования системы приёмник линейки DTP2 использует технологию Extron EDID Minder, которая автоматически управляет данными EDID посредством постоянного взаимодействия EDID с каждым источником, тем самым обеспечивая их правильное включение и надёжное отображение контента на дисплее.

DTP2 T 212 автоматически подстраивает количество бит глубины цвета согласно данным EDID дисплея для предотвращения цветовых несоответствий между источником и дисплеем. Светодиодные индикаторы на передней панели отражают визуальное подтверждение статуса HDCP и наличия сигнала для каждого входа и выхода. При передаче HDCP-зашифрованного контента на несовместимый дисплей полноэкранный зелёный сигнал визуально подтверждает то, что контент защищён от копирования и не может отображаться на данном дисплее.

DTP2 T 212 предлагает подключение для передачи аналогового стереоаудио матричному или обычному коммутатору, а также процессору обработки сигналов с поддержкой DTP^®. Также есть возможность эмбедировать сигналы аналогового стереоаудио в цифровой видеосигнал на выходе. DTP2 T 212 может быть настроен на выполнение следующих функций: передача эмбедированного цифрового аудио, эмбедирование аналогового аудио или автоматическое эмбедирование аналогового аудио, если цифровой аудиосигнал не обнаружен. Аналоговые аудиосигналы передаются по тому же экранированному кабелю витой пары, по которому передаются видео и сигналы управления, что устраняет необходимость в использовании отдельного кабеля.

DTP2 T 212 предлагает интеграторам и другие удобные функции, упрощающие инсталляцию системы. Он поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для контроля работы AV-устройств. DTP2 T 212 может дистанционно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP2. Дополнительно этот передатчик можно настроить на передачу питания подключённому приёмнику DTP2, что позволит обоим устройствам использовать один блок питания.

Для удобства эксплуатации доступен интерфейс управления на передней панели, порт RS‑232 и «сухие» контакты с выходом Tally. Настройка DTP2 T 212 легко выполняется в программном обеспечении PCS (Product Configuration Software) от Extron с удобным, простым для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность настройки нескольких устройств в течение одного сеанса.

DTP2 T 212 может быть использован совместно с презентационным матричным коммутатором Extron серии DTP CrossPoint® или с другими устройствами с DTP для поддержки источников в удалённых точках. Это устройство разработано в металлическом корпусе высотой 2,5 см и шириной в половину стойки. Низкопрофильный дизайн позволяет незаметно разместить передатчик на трибунах и под столами.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Передаёт HDMI с сигналами управления и аналоговым аудио на 100 метров по экранированному кабелю CATx — DTP2 T 212 обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: два HDMI и один стерео «мини-джек» 3,5 мм для аудио
• Выходы DTP2 и HDMI — выходы могут быть настроены на одновременную передачу, либо выход HDMI может быть назначен к одному из входов HDMI для поддержки локального монитора.
• Поддержка компьютерных разрешений и видеоразрешений до 4K/60 с обработкой 4:4:4 — для поддержки разрешения 4K/60 с семплированием цвета 4:4:4 необходимо обеспечить подключение к соответствующему устройству с DTP2.
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления в таких местах, как кафедры или пространство под столами для переговоров. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Эмбедирование аналогового стереоаудио — предлагается возможность эмбедировать аналоговое стереоаудио в цифровой видеосигнал на выходе. DTP2 T 212 может быть настроен на выполнение следующих функций: передача эмбедированного цифрового аудио, эмбедирование аналогового аудио или автоматическое эмбедирование аналогового аудио, если цифровой аудиосигнал не обнаружен.
• Поддерживаемые спецификации HDMI 2.0b включают в себя скорость передачи данных до 18 Гбит/с, HDR, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
• Поддержка HDR (видео расширенного динамического диапазона) — обеспечивает увеличенный диапазон контрастности и расширенную цветовую гамму за счёт предоставления надлежащей полосы пропускания видео, глубины цвета и возможности обмена метаданными для HDR-видео.
• Поддержка HDCP 2.2 — отображение защищённого видеоконтента в формате 4K и поддержка предыдущих версий HDCP.
• Возможность удалённого питания — в целях упрощения инсталляции передатчик может удалённо получать питание от устройства с поддержкой DTP2 по кабелю витой пары. Его также можно настроить на передачу питания подключённому приёмнику DTP2.
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары CATx — DTP2 T 212 полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 метров при использовании с экранированным кабелем витой пары CATx. Для оптимальной производительности системы рекомендуется экранированный кабель витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Выход DTP2 совместим с устройствами с интерфейсом HDBaseT — выход DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Принимает дополнительное аналоговое стереоаудио — DTP2 T 212 принимает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары.
• Назначение аудиовхода — вход для аналогового аудио может быть назначен к любому видеовходу либо может следовать за активным видеовходом.
• Сквозной канал для двунаправленных сигналов RS-232 и ИК для управления AV-устройствами — двунаправленные сигналы управления RS-232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалёнными AV-устройствами без использования дополнительных кабелей.
• Поддержка различных форматов эмбедированного аудио — DTP2 T 212 совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Совместим со всеми приёмниками серии DTP, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном формфакторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключенного источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и надёжное отображение контента на дисплее.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — количество бит глубины цвета автоматически настраивается согласно данным дисплея EDID, предотвращая цветовые несоответствия между источником и устройствами отображения.
• Блокировка сигнала на выходе (muting) — предоставляет возможность заблокировать выход HDMI и/или аналогового аудио в любое время.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, с сохранением доступа к управлению через USB или RS-232.
• Порт управления по RS-232 — позволяет использовать команды последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
• Удалённое управление по «сухим» контактам с выходом Tally — позволяет дистанционно осуществлять выбор входного канала, в то время как выход Tally обеспечивает подачу +5 В постоянного тока для загорания светодиодного индикатора и отображения выбранного на данный момент входа.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без использования задней панели.
• Светодиодные индикаторы наличия сигнала, питания и статуса подключения — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ-45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Простая установка и пуско-наладка с помощью программного обеспечения для настройки устройств PCS (Product Configuration Software) от Extron — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Высота 2,5 см, металлический корпус шириной в половину стойки — благодаря низкопрофильному корпусу устройство может быть незаметно размещено в любом месте.
• В комплекте фиксаторы LockIt^® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑769‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• DTP2 T 212 - Коммутатор 4K/60 HDMI на два входа - 100 м / партномер 60-1587-52
