Экранированные кабели витой пары с обжимом высокой точности для линеек XTP Systems и DTP Systems: исполнение «пленум» EXTRON XTP-DTP-24P-SERIES

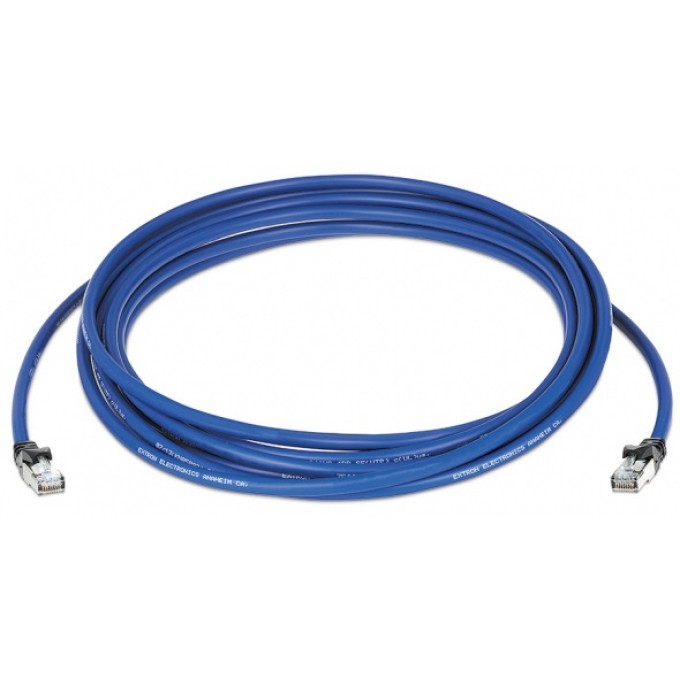

Кабели серии XTP DTP 24PP от Extron – это экранированные кабели витой пары с обжимом высокой точности в исполнении «пленум» (тип CMP), которые оптимизируют передачу сигнала и совместимы с устройствами линеек XTP Systems^® и DTP^® Systems. Кабели серии XTP DTP 24PP длиной от 90 см до 91,4 м обжимаются на заводе разъёмами XTP DTP 24P от Extron и имеют литые колпачки для защиты от изгиба. Они спроектированы на базе кабеля XTP DTP 24P в катушках, который сертифицирован для полосы пропускания 475 МГц при расстоянии до 100 м; он также был протестирован независимой лабораторией и соответствует функциональным требованиям, установленным альянсом HDBaseT. Кроме того, кабели серии XTP DTP 24PP разработаны и испытаны с расчётом на превышение требований спецификаций HDMI к коэффициенту возникновения ошибок: менее одного пикселя на один миллиард при дистанциях до 100 м.

Экранированные кабели витой пары XTP DTP 24PP в исполнении «пленум» от Extron гарантируют дополнительную защиту от внешних помех и высокое качество передачи сигнала. Исполнение кабелей SF/UTP включает четыре неэкранированных проводника витой пары 24 AWG, заключённых в плетёный экран и экран из фольги.

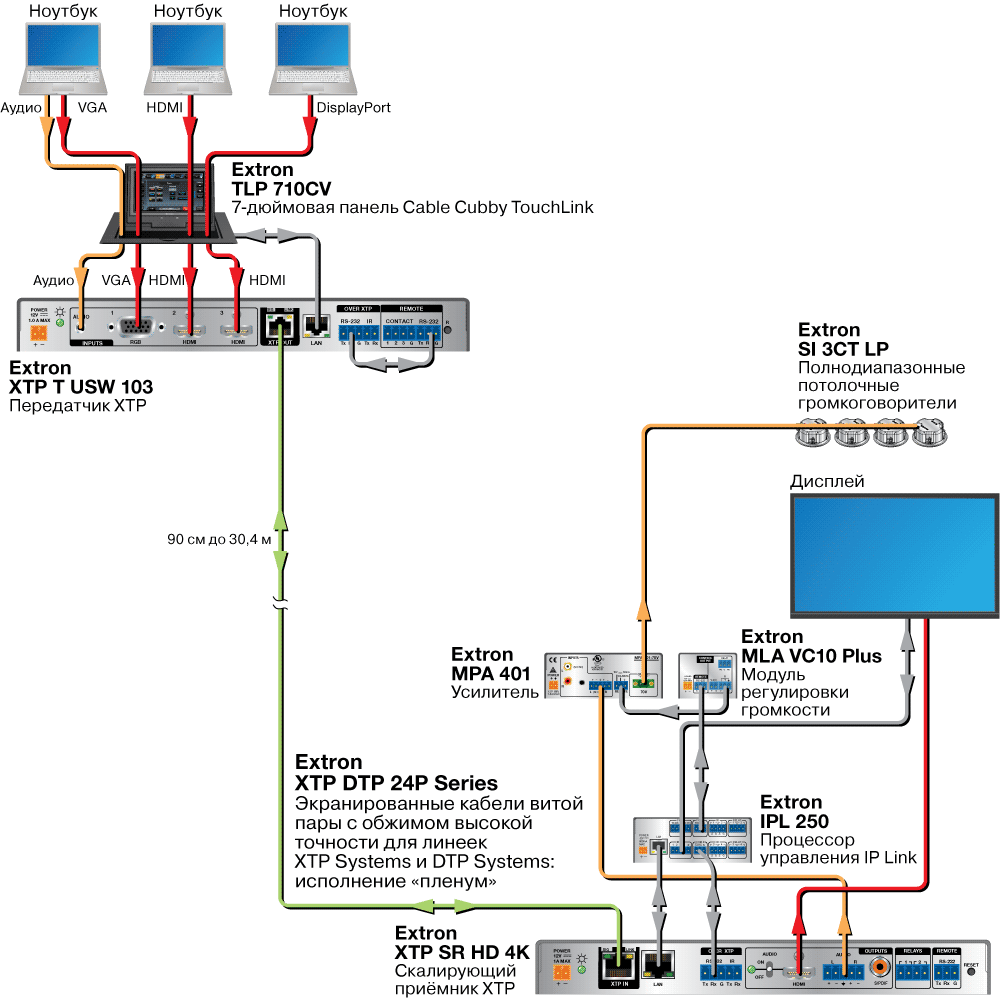

Для создания полноценной кабельной инфраструктуры в системах XTP или DTP в Extron рекомендуют использовать сертифицированные компанией разъёмы нажимного типа и соединители XTP DTP, которые выпускаются в комплектах по 10 штук или в форм-факторах предварительно заполненной архитектурной адаптерной панели (AAP), минипанели (MAAP) и настенной панели Decorator (WPD). В случае повреждения после инсталляции кабели XTP DTP 24P могут быть легко переделаны. CTU 45 (универсальный обжимной инструмент для RJ‑45) – это надёжный и долговечный обжимной инструмент, используемый для заделки кабелей Extron XTP DTP 24P в вилки Extron XTP DTP 24P.

• Разработаны для обеспечения высокой производительности при использовании с устройствами XTP Systems и DTP Systems от Extron
• Гарантируют дополнительную защиту от внешних помех и высокое качество передачи сигнала
• Сертифицированы для полосы пропускания 475 МГц при расстоянии до 100 м
• Протестированы независимой лабораторией и соответствуют функциональным требованиям, установленным альянсом HDBaseT
• Прошли испытания и разработаны с расчётом на превышение требований спецификаций HDMI к коэффициенту возникновения ошибок: менее одного пикселя на один миллиард при дистанциях до 100 м
• Исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами, заключёнными в плетёный экран и экран из фольги
• Одножильный медный провод 24 AWG
• Литой колпачок для защиты от изгиба снижает вероятность повреждения кабеля в точке соединения разъёма с гильзой вследствие сгибания и износа
• Выпускаются в сборках длиной от 90 см до 91,4 м
• Исполнение «пленум» согласно кодексу NEC, тип CMP

• XTP DTP 24P/3 - 90 см / партномер 26-695-03
• XTP DTP 24P/6 - 1,8 м / партномер 26-695-06
• XTP DTP 24P/9 - 2,7 м / партномер 26-695-09
• XTP DTP 24P/12 - 3,6 м / партномер 26-695-12
• XTP DTP 24P/25 - 7,6 м / партномер 26-695-25
• XTP DTP 24P/35 - 10,6 м / партномер 26-695-35
• XTP DTP 24P/50 - 15,2 м / партномер 26-695-50
• XTP DTP 24P/75 - 22,8 м / партномер 26-695-75
• XTP DTP 24P/100 - 30,4 м / партномер 26-695-100
• XTP DTP 24P/125 - 38,1 м / партномер 26-695-125
• XTP DTP 24P/150 - 45,7 м / партномер 26-695-150
• XTP DTP 24P/175 - 53,3 м / партномер 26-695-175
• XTP DTP 24P/200 - 61,0 м / партномер 26-695-200
• XTP DTP 24P/300 - 91.4 м / партномер 26-695-300
