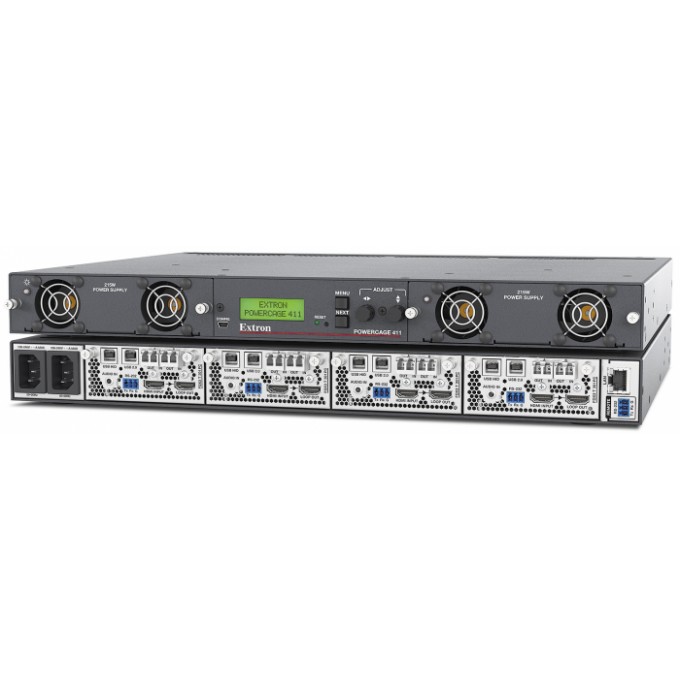

Модульный блок питания для оптоволоконных удлинителей FOX3 EXTRON POWERCAGE-411

• Компактная конструкция корпуса высотой 1U для монтажа в стойку
• Вмещает до четырёх модулей
• Модульный дизайн для расширения во время работы с возможностью «горячей» замены
• Мониторинг и управление по Ethernet
• Два резервных блока питания «горячей» замены
• Вставка RS‑232 из порта Ethernet

Extron PowerCage 411 представляет собой компактное 4-слотовое шасси высотой 1U и монтажом в стойку, которое поддерживает оптоволоконные удлинители Extron серии FOX3. Предлагая непревзойдённое качество и проверенную производительность, а также эффективный способ передачи питания, управления и монтажа нескольких удлинителей, шасси PowerCage 411 упрощает процесс интеграции в крупномасштабных системах с инсталляцией в стойку, а также для рабочих станций с несколькими компьютерами. PowerCage 411 также предлагает резервный блок питания с возможностью «горячей» замены и технологию активного теплообмена для оптимизации надёжной работы на критически важных объектах, где первостепенное значение имеет непрерывная работа в режиме 24/7. Модульный дизайн с возможностью «горячей» замены позволяет заменять или расширять платы на рабочем месте в любое время, избегая необходимости в полном отключении системы. Благодаря интерфейсу управления на передней панели этого компактного корпуса 1U система может быть настроена без помощи компьютера.

Extron PowerCage 411 представляет собой компактное 4-слотовое шасси высотой 1U и монтажом в стойку, которое поддерживает оптоволоконные удлинители Extron серии FOX3. Предлагая непревзойдённое качество и проверенную производительность, а также эффективный способ передачи питания, управления и монтажа нескольких удлинителей, шасси PowerCage 411 упрощает процесс интеграции в крупномасштабных системах с инсталляцией в стойку, а также для рабочих станций с несколькими компьютерами. PowerCage 411 также предлагает резервный блок питания с возможностью «горячей» замены и технологию активного теплообмена для оптимизации надёжной работы на критически важных объектах, где первостепенное значение имеет непрерывная работа в режиме 24/7. Модульный дизайн с возможностью «горячей» замены позволяет заменять или расширять платы на рабочем месте в любое время, избегая необходимости в полном отключении системы. Благодаря интерфейсу управления на передней панели этого компактного корпуса 1U система может быть настроена без помощи компьютера.

Для выполнения требований системы в шасси PowerCage 411 можно установить до четырёх модулей удлинителей; в связи с этим оно является идеальным решением для более крупных систем с необходимостью в поддержке удалённых устройств. Например, матричные коммутаторы в основном располагаются в аппаратных стойках, которые, как правило, находятся на определённом расстоянии и от источников, и от устройств отображения. Обычно для распределения сигналов между этими точками используются комплекты передатчиков и приёмников, при этом часто требуется преодолевать специфичные препятствия, такие как ограниченное пространство кабель-каналов, а также лимит дистанции передачи. Возможность размещения нескольких удлинителей в одном шасси упрощает проектирование и установку системы. Модульный дизайн с возможностью замены прямо в процессе работы обеспечивает высокий потенциал на будущее, в то время как незаполненные слоты поддерживают потребность в расширении системы без использования дополнительного места в стойке, простоев или перемещения оборудования.

PowerCage 411 идеально подходит для использования в проектах с централизованной системой управления, где требуется передача HDMI-видео, USB, аудио и сигналов управления на большие расстояния по оптоволоконному кабелю. Двунаправленные сигналы управления RS‑232 могут передаваться из системы управления к модулям через порт Ethernet, встроенный в шасси PowerCage. Каждый модуль может быть настроен таким образом, чтобы предоставлять сигнал RS‑232 на своём локальном порте либо осуществлять вставку командных данных в оптоволоконный сигнал, обеспечивая управление локальным или удалённым устройством по RS‑232 без необходимости в отдельной проводке системы управления.

ЖК-экран на передней панели и светодиодные индикаторы состояния в реальном времени обеспечивают мгновенную обратную связь для подтверждения статуса питания, обмена данными и модели установленной платы для каждого из четырёх слотов. Порты RS-232 и USB для настройки системы на самом шасси предоставляют возможность соединения с каждым слотом для модулей для конфигурации и удобства установки оптоволоконных удлинителей.

В определенных инсталляциях с обязательным 24-часовым режимом работы для надёжного функционирования требуются два отдельных источника питания переменного тока: основной и резервный. PowerCage 411 оснащён двумя резервными блоками питания с возможностью «горячей» замены, а также двумя входами переменного тока для постоянного подключения к двум источниками питания. Эффективный теплообмен гарантирует оптимальное охлаждение и высокий уровень надёжности. Воздух проходит через переднюю панель шасси и выводится через заднюю для наилучшего охлаждения. Благодаря данным характеристикам обеспечивается непрерывная работа в инсталляциях особой важности.

PowerCage 411 разработан в компактном корпусе 1U и может быть установлен как в стойку, внутри подиума, так и под столом. Это устраняет необходимость в использовании отдельных блоков питания и сводит к минимуму требуемое место в стойке благодаря компактному размеру каждого удлинителя; кроме этого, не требуется наличие дополнительных рэковых полок для рассеивания тепла и охлаждения.

• Компактная конструкция корпуса высотой 1U для монтажа в стойку — упрощает инсталляцию за счёт отсутствия потребности в отдельном месте в стойке и под столом для установки удлинителей AV-сигналов, а также устраняет необходимость в отдельном блоке питания для каждого устройства.
• Вмещает до четырёх модулей — удобное настраиваемое решение с установкой в стойку для передачи сигналов на длинные дистанции и с возможностью расширения системы в будущем.
• Модульный дизайн для расширения во время работы с возможностью «горячей» замены — дополнительные модули могут быть добавлены в любое время при необходимости обновления или расширения системы. Компоненты «горячей» замены позволят заменить плату модуля или блок питания в любое время без необходимости отключения системы. Это в особенности необходимо на критически важных объектах, где требуется беспрерывная работа системы.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN, WAN или Интернет при использовании стандартных протоколов TCP/IP.
• Два резервных блока питания «горячей» замены — основной и резервный блоки питания – надёжное решение на критически важных объектах.
• Вставка RS‑232 из порта Ethernet — каждый модуль удлинителя может быть настроен таким образом, чтобы предоставлять сигнал RS‑232 на своём локальном выходе либо осуществлять вставку команд в оптоволоконный сигнал. Таким образом, обеспечивается управление локальным или удалённым AV-устройством на системном уровне через порт Ethernet самого шасси без необходимости в дополнительных кабелях.
• Две розетки питания AC — в определённых инсталляциях с обязательным 24-часовым режимом работы для надёжного функционирования требуются два отдельных источника питания: основной и резервный. Шасси оснащено двумя входами переменного тока для постоянного подключения к двум источниками питания.
• Интерфейс управления и ЖК-экран на передней панели для простой настройки и устранения неполадок — обеспечивают оперативную настройку системных параметров без необходимости подключения к компьютеру.
• Эффективный теплообмен — обеспечивает подачу воздуха каждому модулю для оптимального охлаждения и надёжной работы.
• Защитная блокировка передней панели — предотвращает неавторизованный доступ на незащищённых объектах. В режиме блокировки требуется ввод заданной комбинации кнопок для управления устройством с передней панели.
• Порт управления по RS-232 — позволяет управлять и конфигурировать шасси и установленные модули.
• Удалённый мониторинг по протоколу SNMP — поддерживает сетевой мониторинг для обеспечения работоспособности устройств с подключением к сети.
• Защищённая передача данных по Ethernet при помощи протокола SSH (Secure Shell protocol) — обеспечивает зашифрованный обмен данными между системой управления и PowerCage.
• USB-порт на передней панели для настройки — обеспечивает удобный доступ для установки, настройки и обновления прошивки.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Вентиляторы с регулируемой скоростью — минимизируют шум за счёт включения только по необходимости.
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
