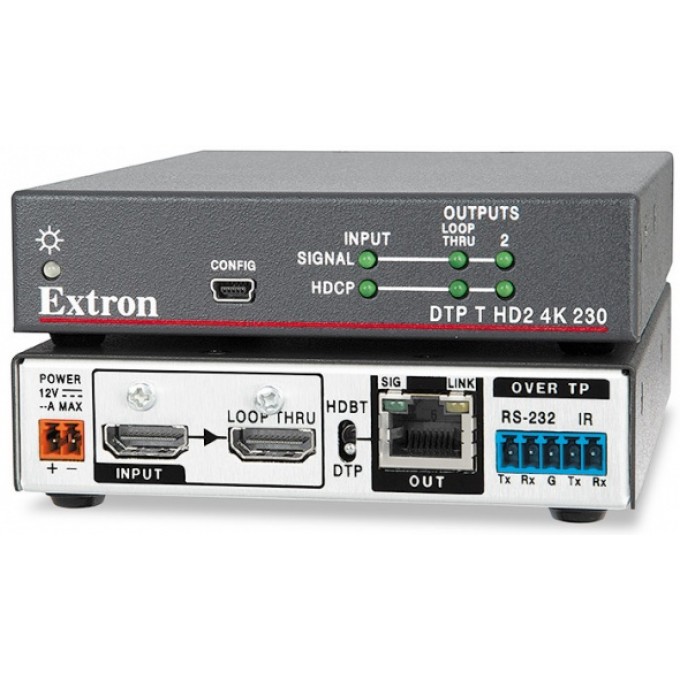

Передатчик HDMI по витой паре с локальным выходом - 70 м EXTRON DTP-T-HD2-4K-230

DTP T HD2 4K - это передатчик Extron для передачи HDMI с эмбедированным аудио и двунаправленных сигналов RS‑232 и ИК на 70 метров на устройства Extron с поддержкой DTP^® по одному экранированному кабелю CATx. Он предлагает один HDMI-вход с локальным выходом, который позволяет осуществлять локальный мониторинг цифрового видео, а также один выход DTP. DTP T HD2 4K 230 поддерживает видеосигналы с разрешениями до 4K. Для удобства интеграции передатчик имеет большое количество функций, таких как EDID Minder^®, Key Minder^®, сквозной порт для двунаправленных сигналов RS‑232 и ИК для дистанционного управления AV-устройствами, а также совместимость с устройствами с интерфейсом HDBaseT. Благодаря компактному размеру корпуса и возможности удалённого питания DTP T HD2 4K 230 является идеальным решением для незаметной установки на кафедрах, под столами или в любых других местах в соответствии с требованиями проекта.

HDCP-совместимые устройства DTP T HD2 4K 230 обеспечивают надёжную передачу сигналов HDMI с поддержкой технологии Deep Color до 12 бит и эмбедированных аудиоформатов HD без потерь. DTP T HD2 4K 230 поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК от системы управления для управления работой AV-устройств. В целях упрощения инсталляции передатчик может удаленно получать питание по экранированному кабелю витой пары от устройства с поддержкой DTP. Это облегчает установку и позволяет обоим устройствам использовать один блок питания.

Для улучшения и упрощения интеграции источников и дисплеев, а также оптимального функционирования системы серия DTP T HD2 4K 230 использует две эксклюзивные технологии Extron: EDID Minder и Key Minder. EDID Minder управляет обменом данными EDID между устройствами отображения и входящим источником, гарантируя корректное отображение видеоформатов на дисплее. Для HDMI‑сигналов, содержащих защищённые данные, Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входным и выходными устройствами для одновременного распределения контента от источника на все дисплеи. DTP T HD2 4K 230 также автоматически настраивает количество бит глубины цвета согласно данным EDID-дисплея, предотвращая цветовые несоответствия между источником и устройством отображения.

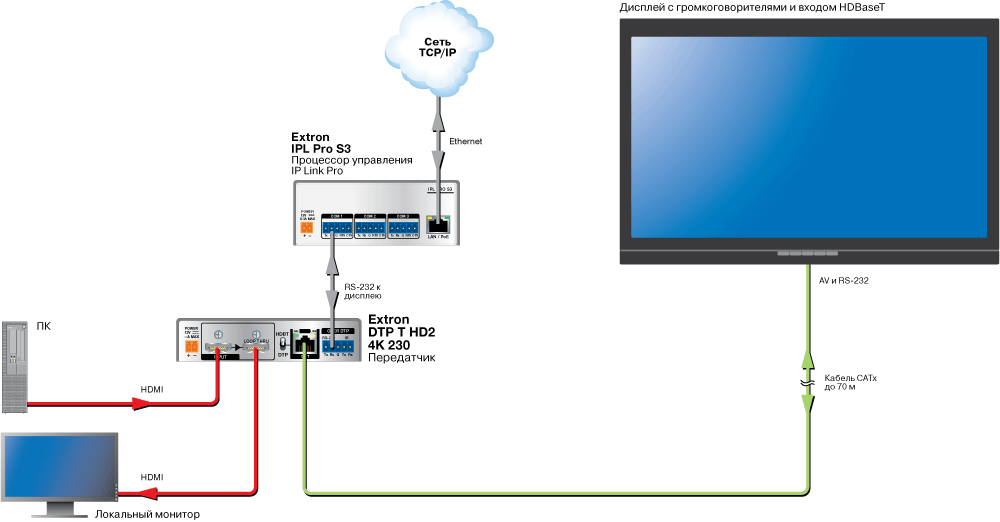

Имеется возможность настройки выхода DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, включая двунаправленные сигналы RS‑232 и ИК на расстояние до 70 метров по экранированному кабелю CATx.

DTP T HD2 4K 230 обеспечивает автоматическую эквализацию для компенсации потерь во входном кабеле до 30 метров при разрешении 1920x1200 и 8-битовом цвете с кабелем Extron серии HDMI Pro. Эквализация на входах восстанавливает форму и тайминги входящих сигналов HDMI, сокращая необходимость в дополнительных устройствах обработки за счёт усиления слабого сигнала или компенсации потерь в длинных кабелях от источников.

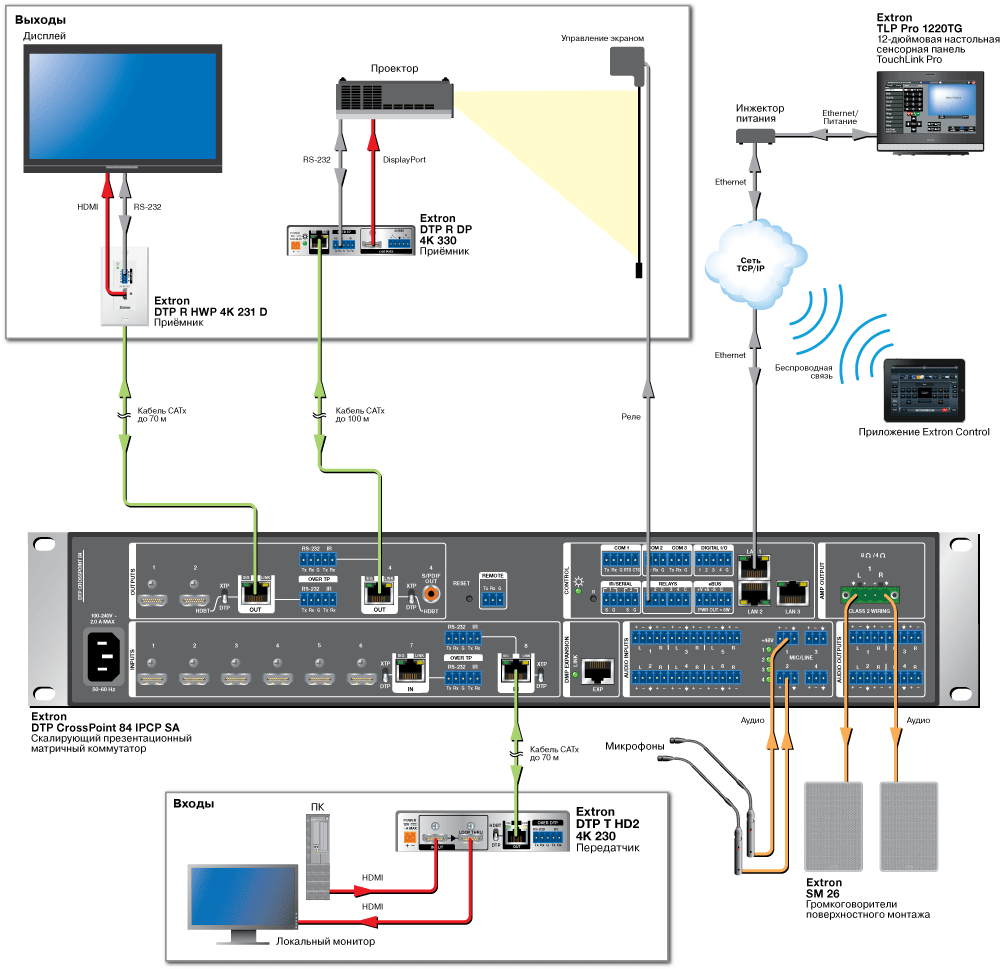

DTP T HD2 4K 230 может быть использован совместно с презентационным матричным коммутатором Extron DTP CrossPoint^® или другими устройствами с DTP для поддержки источников в удалённых точках. Передатчик смонтирован в металлический корпус высотой 2,5 см в четверть ширины стойки. Низкопрофильный дизайн DTP T HD2 4K 230 позволяет незаметно разместить устройство на кафедрах и под столами.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключёнными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Передаёт HDMI с сигналами управления на расстояние до 70 метров по экранированному кабелю CATx — DTP T HD2 4K 230 обеспечивает высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы: один вход HDMI со сквозным выходом
• Выход: один выход DTP^® 230 на витой паре на разъёме RJ‑45
• Вход HDMI с локальным выходом — DTP T HD2 4K 230 включает в себя активный локальный выход HDMI для поддержки локального монитора или расширения системы.
• Поддержка компьютерных и видеоразрешений до 4K
• Возможность удалённого питания — в целях упрощения инсталляции передатчик может дистанционно получать питание от устройства с поддержкой DTP по кабелю витой пары.
• Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
• Совместим с экранированным кабелем витой пары типа CATx — для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Поддерживают следующие спецификации HDMI: скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
• Выход DTP совместим с устройствами с интерфейсом HDBaseT — выход DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Поддержка различных форматов эмбедированного аудио — DTP T HD2 4K 230 совместим с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV-устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV-оборудованием без использования дополнительных кабелей.
• Совместимость с HDCP — позволяет отдельным входам имитировать совместимость с HDCP или её отсутствие при подключении источника, который автоматически зашифровывает контент при обнаружении HDCP-совместимого оборудования. Контент, защищённый от незаконного копирования, отображаться не будет.
• Возможность отключения пользователем авторизации HDCP — позволяет устройству выглядеть совместимым или не совместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Key Minder^® постоянно проверяет совместимость с HDCP — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами, обеспечивая одновременное распределение сигнала от одного источника на несколько дисплеев.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и корректное отображение на дисплее.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по светодиодным индикаторам на передней панели или по USB особенно удобна для операторов систем или персонала службы поддержки.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — DTP T HD2 4K 230 автоматически настраивает количество бит глубины цвета согласно данным EDID-дисплея, предотвращая цветовые несоответствия между источником и дисплеями.
• Автоматическая эквализация на каждом входе позволяет принимать сигналы до 1920x1200 с 8‑битной глубиной цвета на расстояниях до 30 метров при использовании кабелей Extron серии HDMI Pro — компенсация потерь во входном кабеле оптимизирует качество всех сигналов HDMI, гарантируя доставку исходного изображения ко всем компонентам DTP Systems. Для форматов 4K/30 и 2560x1600 при 60•Гц осуществляется эквализация до 15 метров.
• Обеспечивают питание +5 В постоянного тока, 250 мА, на локальном выходе HDMI для внешних периферийных устройств
• Совместимость со всеми приёмниками серии DTP 230, а также устройствами с поддержкой DTP — возможно комбинирование с приёмниками в настольном и настенном форм-факторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели.
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Простая установка и пуско-наладка с помощью программного обеспечения для настройки устройств PSC (Product Configuration Software) от Extron — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Монтируемый в стойку металлический корпус высотой в 2,5 см и шириной в четверть стойки — благодаря низкопрофильному корпусу устройство может быть незаметно размещено в любом месте.
• В комплекте прилагаются фиксаторы LockIt^® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• DTP T HD2 4K 230 - HDMI Tx - 70 м / партномер 60-1491-12
• DTP T HD2 4K 330 - HDMI Tx - 100 м / партномер 60-1491-52
