Приёмник и коммутатор DTP2 с деэмбедированием аудио для HDMI 4K/60 EXTRON DTP2-R-212

DTP2 R 212 и DTP2 R 212 SA от Extron – это цифровые приёмники на витой паре, совместимые с устройствами Extron с поддержкой DTP^®, которые принимают HDMI, аудио, а также двунаправленные сигналы управления на расстоянии до 100 метров по одному экранированному кабелю CATx. Обе модели имеют один вход DTP2, один вход HDMI для локального видеоисточника и один HDMI-выход. Эти приёмники поддерживают видеоразрешения до 4K/60 с семплированием цвета 4:4:4 и совместимы с HDCP 2.2. Деэмбедирование аудио и удалённое управление по Ethernet упрощают процесс интеграции в профессиональные проекты. Удобные для интегратора функции включают в себя EDID Minder^®, автоматическую коммутацию входов, а также сквозные двунаправленные порты для RS-232 и ИК для удалённого управления AV‑устройствами. Модель DTP2 R 212 SA также выпускается со встроенным стереоусилителем класса D с выходом 15 Вт на канал.

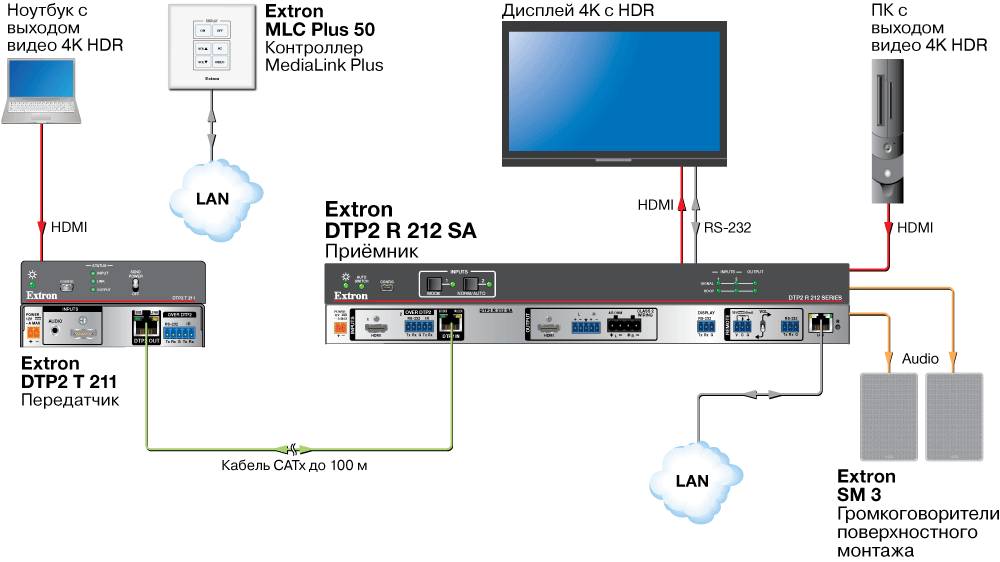

DTP2 R 212 и DTP2 R 212 SA обеспечивают надёжную передачу на длинные дистанции сигналов HDMI со скоростью 18 Гбит/с и при поддержке HDR, Deep Color до 12 бит и а также эмбедированных аудиоформатов HD без потерь. Локальный вход HDMI позволяет подключить дополнительный видеоисточник рядом с дисплеем, что станет практичным решением для систем BYOD (Bring Your Own Device), в которых может потребоваться, чтобы дисплей поддерживал как локальное устройство для совместной работы, так и удалённые источники. Стандартная версия DTP2 R 212 может также осуществлять передачу питания удалённому передатчику DTP2 по экранированному кабелю витой пары, что позволит обоим устройствам использовать один блок питания.

Для улучшения и упрощения интеграции устройств, а также оптимального функционирования системы приёмник линейки DTP2 использует технологию Extron EDID Minder, которая автоматически управляет данными EDID посредством постоянного взаимодействия EDID с каждым источником, тем самым обеспечивая их правильное включение и надёжное отображение контента на дисплее.

Обе модели, DTP2 R 212 и DTP2 R 212 SA, предлагают настройку высоких и низких частот, а также громкости. Выход стереоаудио предлагает возможность вывода деэмбедированного аудио или аналогового аудио в виде балансного или небалансного сигнала на разъёме под зажим. Аналоговые аудиосигналы передаются по тому же экранированному кабелю витой пары, по которому передаются видео и сигналы управления, что устраняет необходимость в использовании отдельного кабеля.

DTP2 R 212 SA включает в себя встроенный стереоусилитель класса D для громкоговорителей поверхностного или потолочного монтажа. Предлагаемая функция обеспечивает значительное улучшение качества звука по сравнению со встроенными в дисплеи громкоговорители и в то же время упрощает интеграцию. Громкость регулируется через команды SIS или контроллер удалённого управления громкостью, например, Extron VC 50, VCM 110 или VCM 200.

DTP2 R 212 предлагает интеграторам и другие удобные функции, упрощающие инсталляцию системы. На передней панели расположены кнопки выбора входа и шесть светодиодных индикаторов, которые отображают статус входного и выходного сигналов, в том числе наличие HDCP. Автоматическая коммутация входов обеспечивает простую, интуитивную работу в таких точках расположения как трибуны или при установке рядом с дисплеем. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации. А встроенные веб-страницы обеспечивают мониторинг статуса этого устройства.

Обе модели DTP2 R 212 выполняют вставку RS‑232 через Ethernet в порт DTP2, а также имеют выделенный порт RS‑232 для управления дисплеем. Это позволяет осуществлять управление устройствами, подключёнными к удалённому передатчику DTP2 на системном уровне, а также управлять локально подключённым дисплеем.

Модели DTP2 R 212 можно настроить при помощи программного обеспечения для настройки устройств PCS (Product Configuration Software) от Extron с удобным, лёгким для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность настройки нескольких устройств в течение одного сеанса. Приёмник DTP2 может быть использован совместно с презентационным матричным коммутатором DTP CrossPoint^® от Extron или другими устройствами с DTP для поддержки устройств в удалённых точках.

Приёмник разработан в металлическом корпусе высотой 2,5 см и шириной 3/4 стойки. Низкопрофильные корпуса DTP2 R 212 и DTP2 R 212 SA позволяют размещать эти устройства, не привлекая внимание.

Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъёмы и соединители RJ-45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключенными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.

• Принимает HDMI, а также сигналы управления и аналоговое аудио на расстоянии до 100 метров по экранированному кабелю CATx — модели DTP2 R 212 обеспечивают высокую надёжность и максимальную производительность на экономичной и простой в установке кабельной инфраструктуре.
• Входы HDMI и DTP2

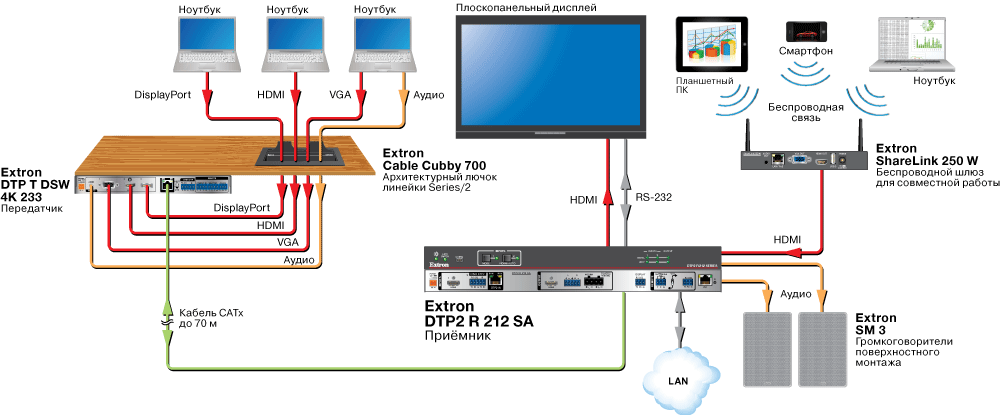

• Вход HDMI идеально подходит для подключения к локальному источнику, такому как ноутбук или беспроводной шлюз ShareLink для совместной работы
• Поддержка компьютерных разрешений и видеоразрешений до 4K/60 с обработкой 4:4:4 — для поддержки разрешения 4K/60 с семплированием цвета 4:4:4 необходимо обеспечить подключение к соответствующему устройству с DTP2.
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Поддерживаемые спецификации HDMI 2.0b включают в себя скорость передачи данных до 18 Гбит/с, HDR, Deep Color до 12 бит, 3D, аудиоформаты HD без потерь и CEC
• Поддержка HDR (видео расширенного динамического диапазона) — обеспечивает увеличенный диапазон контрастности и расширенную цветовую гамму за счёт предоставления надлежащей полосы пропускания видео, глубины цвета и возможности обмена метаданными для HDR-видео.
• Поддержка HDCP 2.2 — отображение защищённого видеоконтента в формате 4K и поддержка предыдущих версий HDCP.
• Деэмбедирование стереоаудио — эмбедированное в HDMI двухканальное аудио формата PCM может быть извлечено и направлено на стереовыход на разъёме под зажим или на стереовыход усилителя, используемого в качестве опции.
• Модель DTP2 R 212 SA включает в себя энергосберегающий стереоусилитель класса D
  1. Показатели сигнал/шум 90 дБ с коэффициентом нелинейных искажений 0,1 % — обеспечивают бесшумное усиление звука и поддерживают целостность аудиосионала для непревзойдённого функционирования в одном компактном, экономичном усилителе.
  2. Запатентованная Extron технология CDRS™ («подавление пульсаций напряжения класса D») — CDRS является запатентованной технологией Extron, которая обеспечивает плавную, гладкую форму аудиоволны, а также улучшенное качество сигнала в сравнении с обычными усилителями этого класса. CDRS устраняет признаки высокочастотной пульсации переключения в усилителях класса D, являющейся источником радиоизлучений, которые могут вызывать помехи в работе чувствительного AV‑оборудования (например, беспроводных микрофонов).
  3. Автоматическая защита от клиппинга — определяет случаи возникновения клиппинга путём сравнения входных и выходных форм волны. Усиление автоматически уменьшается без слышимых артефактов для защиты громкоговорителей от искажений при клиппинге.
  4. Выбор вариантов управления громкостью — позволяет дистанционно управлять громкостью на выходе через команды SIS или при помощи опционального аналогового контроллера громкости и отключения звука Extron VCM 110 или VCM 200 либо аналогового контроллера громкости VC 50.
  5. Выходная мощность 30 Вт rms: 2 x 15 Вт при 4 Ом или 2 x 8 Вт при 8 Ом — используемый совместно с громкоговорителями поверхностного или потолочного монтажа, встроенный усилитель обеспечивает компактное, экономичное решение для аудиосистем учебных классов, переговорных комнат и других инсталляций, обеспечивая перспективу значительного улучшения качества звука по сравнению со встроенными в дисплеи усилители.
• Функция управления бытовой электроникой CEC (Consumer Electronics Control) — стандартные встроенные команды CEC могут быть активированы для управления дисплеями или другими AV‑устройствами, подключёнными к выходу HDMI или DTP2. Возможность управлять определёнными функциями, такими как включение/выключение, выбор входа или уровень громкости, зависит от внедрения этой технологии производителем устройства.
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары CATx — модели DTP2 212 полностью поддерживают максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 метров при использовании с экранированным кабелем витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Возможность удалённого питания — в целях упрощения инсталляции стандартный приёмник DTP2 R 212 без усилителя может дистанционно получать питание от передатчика DTP2 по кабелю витой пары. Его также можно настроить на передачу питания подключённому передатчику DTP2.
• Принимает дополнительные сигналы аналогового стереоаудио — модели DTP2 R 212 принимают аналоговое стереоаудио от устройства с поддержкой DTP^®. Этот аудиосигнал может быть направлен на стереовыход на разъёме под зажим или стереовыход усилителя, используемого в качестве опции, независимо от выбранного видеовхода.
• Эмбедирование стереоаудио — сквозное аудио от входа DTP может быть эмбедировано в HDMI-выход
• Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом, позволяя управлять удалённым AV‑оборудованием без использования дополнительных кабелей.
• Вставка RS‑232 из порта управления Ethernet — обеспечивает экономию системных ресурсов и упрощает инсталляцию, позволяя процессору управления принимать удалённые устройства RS-232 по Ethernet.
• Порт управления дисплеем по RS-232 — команды RS-232, вставленные через Ethernet, могут быть направлены к данному порту для управления подключённым дисплеем или другим устройством.
• Поддержка различных форматов эмбедированного аудио — устройства DTP2 R 212 совместимы с различными форматами многоканальных аудиосигналов для обеспечения надёжного функционирования с источниками HDMI.
• Совместимость со всеми передатчиками серии DTP и устройствами с поддержкой DTP — возможно комбинирование с передатчиками в настольном и настенном формфакторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Возможность отключения пользователем авторизации HDCP — позволяет устройству выглядеть совместимым или несовместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• EDID Minder^® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и надёжное отображение контента на дисплее.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по светодиодным индикаторам на передней панели, RS-232, USB или Ethernet особенно удобна для операторов систем и персонала службы поддержки.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — количество бит глубины цвета автоматически настраивается согласно данным дисплея EDID, предотвращая цветовые несоответствия между источником и устройствами отображения.
• Блокировка сигнала на выходе (muting) — предоставляет возможность заблокировать выход HDMI и/или аналогового аудио в любое время.
• Регуляторы высоких и низких частот
• Выбор режима вывода аудио: стерео или двойное моно — предоставляет пользователю возможность либо выбрать стереовыход, либо сгруппировать левый и правый каналы для вывода аудио в режиме «двойное моно» с помощью команд SIS.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN, WAN или Интернет.
• Встроенные веб‑страницы — позволяют использовать стандартный браузер с интуитивно понятным интерфейсом для мониторинга устройства, а также поиска и устранения неполадок.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, с сохранением доступа к управлению через USB или RS-232.
• Порт управления по RS-232 — позволяет использовать команды последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
• USB-порт на передней панели для настройки — предоставляет удобный доступ к данным и обновлениям прошивки.
• Светодиодные индикаторы наличия сигнала, питания и статуса подключения — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Высота 2,5 см, металлический корпус шириной в 3/4 стойки — благодаря низкопрофильному корпусу устройство может быть незаметно размещено в любом месте.
• В комплекте фиксаторы LockIt^® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

• DTP2 R 212 - Коммутатор с приёмником HDMI 4K/60 - 100 м / партномер 60-1588-52
• DTP2 R 212 SA - Коммутатор с приёмником HDMI 4K/60 и усилителем - 100 м / партномер 60-1588-53
