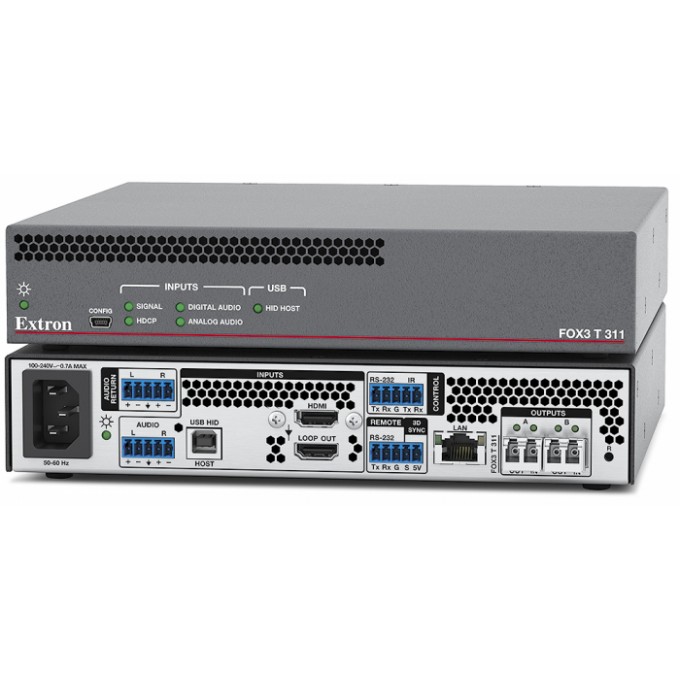

Оптоволоконный передатчик HDMI, USB HID, аудио, сигналов управления и синхронизации 3D EXTRON FOX3-T-311

• Передача HDMI-видео, USB HID, стереоаудио, сигналов управления RS‑232 и ИК, а также сигналов синхронизации 3D по оптоволоконному кабелю
• Поддержка передачи 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 без потерь по одному оптоволоконному кабелю
• Передача несжатого 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям
• Поддержка спецификаций HDMI 2.0: скорость передачи данных до 18 Гбит/с, Deep Color до 12 бит и 3D
• Совместимость с HDCP 2.3
• Фильтрация классов устройств на портах USB HID ограничивает ряд устройств такими типами, как интерфейсы HID

Оптоволоконный передатчик Extron FOX3 T 311 осуществляет передачу HDCP‑совместимых сигналов HDMI‑видео, USB HID, аудио, сигналов управления и синхронизации 3D на длинные дистанции по оптоволоконному кабелю. Созданный обеспечить непревзойдённое качество изображения высокого разрешения, он использует полностью цифровую технологию Extron для точной передачи «пиксель в пиксель» несжатых изображений с разрешением до 4K/60 и семплированием цвета 4:4:4 по двум оптоволоконным кабелям или сжатого без потерь видео 4K/60 4:4:4 по одному оптоволоконному кабелю. На порте USB HID выполняется фильтрация классов устройств, ограничивающая ряд устройств интерфейсами HID. Разработанный специально для AV‑систем и систем с применением КВМ, FOX3 T 311 также включает в себя такие удобные для интегратора функции, как Key Minder®, EDID Minder®, эмбедирование аудио, мониторинг и управление по Ethernet, усиление и затухание аудио, в том числе мониторинг системы в реальном времени.

Поддерживая скорости передачи данных до 18 Гбит/c, FOX3 T 311 разработан для передачи несжатых видеоизображений с разрешениями до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям или сжатого без потерь видео по одному оптоволоконному кабелю; эти возможности делают передатчик идеальным решением для инсталляций критической важности или любых других проектов, где требуется отображение контента в очень высоком разрешении. Поддержка кадровой частоты 60 Гц и цветового пространства 4:4:4 обеспечивает плавную смену кадров «живого» видео и сохранение детализации таких высококачественных компьютерных изображений, как чертежи CAD.

Передатчик FOX3 T 311 поддерживает только передачу сигналов HID в инсталляциях с высоким уровнем надёжности, тем самым устраняя необходимость в дополнительных сетевых IP‑розетках, оборудовании, программном обеспечении, драйверах или удлинителях USB. Интегрированная возможность передачи USB-сигналов обеспечивает подключение к периферийным устройствам по тому же оптоволоконному кабелю, который используется для передачи видео- и аудиосигналов, что делает этот передатчик самым оптимальным решением для систем КВМ (с применением клавиатуры, видеомонитора и мышки). Упрощённая интеграция позволяет обойти специфичные проектные критерии, относящиеся к IT-технологиям, которые могут идти вразрез с задачами КВМ в рамках профессиональных AV‑инсталляций.

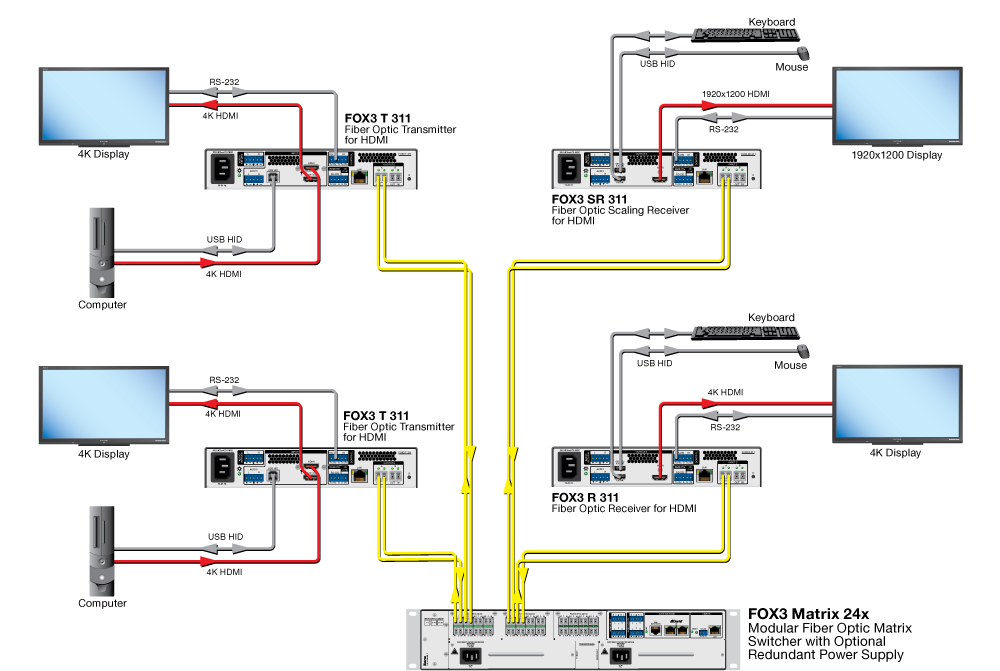

Передатчик FOX3 T 311 может использоваться совместно с приёмником FOX3 R 311 в инсталляциях «точка – точка» или в комбинации с матричным коммутатором серии FOX3 в HDCP‑совместимых системах передачи HDMI-видео с поддержкой 4K/60 4:4:4, USB HID, аудио, сигналов управления RS‑232 и ИК, а также сигналов синхронизации 3D в масштабе всего предприятия.

Для упрощения интеграции с цифровыми источниками и дисплеями FOX3 T 311 использует две технологии Extron: EDID Minder и Key Minder. EDID Minder автоматически управляет обменом EDID благодаря постоянному взаимодействию EDID между подключёнными устройствами, тем самым обеспечивая правильное включение источника и корректное отображение видео на дисплее. Key Minder аутентифицирует и поддерживает постоянное соединение HDCP для быстрой и надёжной коммутации в профессиональных AV‑системах, одновременно распределяя сигнал от одного источника на один или несколько дисплеев. В дополнение к этому локальный вход позволяет передавать выходной сигнал на локальный монитор, который также поддерживает видео 4K/60, а встроенные тестовые таблицы отображают настройки дисплея, упрощая установку и конфигурацию.

Для удобства FOX3 T 311 предлагает локальный и удалённый доступ к системе для конфигурирования, управления и мониторинга. Конфигурационный USB-порт на передней панели обеспечивает возможность конфигурации системы без использования задней панели. Порты для вставки RS‑232 и ИК используются для передачи сигналов управления на удалённые устройства по оптоволоконному кабелю. Управление источниками и дисплеями может осуществляться либо от передатчика, либо от приёмника с помощью сигналов RS‑232 или ИК. В системе с использованием матричного коммутатора серии FOX3 удалённый порт RS‑232 может принимать вставленные сигналы управления от этого коммутатора по оптоволоконному кабелю для управления подключённым устройством. Кроме этого, передатчик включает в себя порт LAN, который позволяет FOX3 T 311 осуществлять активный мониторинг и управление по сети, используя стандартные протоколы TCP/IP.

Выпускаются многомодовые и одномодовые версии FOX3 T 311. Модель FOX3 T 311 MM работает с многомодовым оптоволокном на частоте 850 нм, которое обычно используется внутри зданий или на объектах с умеренными дистанциями передачи. Версия FOX3 T 311 SM работает с одномодовым оптоволокном на частоте 1310 нм, обеспечивая возможность передачи на очень большие дистанции. Этот тип может применяться на масштабных проектах, таких как аэропорты и стадионы, а также для подключения на очень больших расстояниях, например, между университетскими корпусами. Оптоволоконные инсталляции особенно популярны в государственном, военном и медицинском секторах благодаря конфиденциальности передачи и невосприимчивости оптоволоконного кабеля к внешним воздействиям. В передатчике установлены стандартные разъёмы LC. Металлический корпус 1U шириной в половину стойки спроектирован для инсталляции в профессиональные AV‑системы.

• Передача HDMI-видео, USB HID, стереоаудио, сигналов управления RS‑232 и ИК, а также сигналов синхронизации 3D по оптоволоконному кабелю
• Поддержка передачи 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 без потерь по одному оптоволоконному кабелю
• Передача несжатого 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям
• Поддержка спецификаций HDMI 2.0: скорость передачи данных до 18 Гбит/с, Deep Color до 12 бит и 3D
• Совместимость с HDCP 2.3
• Фильтрация классов устройств на портах USB HID ограничивает ряд устройств такими типами, как интерфейсы HID — фильтрация класса устройств предотвращает неавторизованную загрузку или передачу контента через USB-порт в защищённых системах.
• Вход HDMI с локальным выходом — локальный выход HDMI выводит сигналы на локальный монитор, позволяя осуществлять мониторинг или передачу контента без использования дополнительного усилителя-распределителя.
• Эмбедирование аудио — аналоговое стереоаудио преобразовывается в цифровое аудио HDMI.
• Возможность отключения авторизации HDCP — позволяет передатчику выглядеть совместимым или несовместимым с HDCP для подключённого источника.
• Key Minder постоянно проверяет совместимость с HDCP для быстрой, бесперебойной коммутации — определяет и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, безупречной коммутации в профессиональных AV‑системах.
• EDID Minder автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Возможность регулировки усиления и затухания аудио — настройка уровня усиления или затухания устраняет слышимые различия в громкости звука при переключении между источниками.
• Канал возврата аналогового аудио — предоставляет выход для возврата балансного аналогового стереоаудио для поддержки удалённого источника аудио на приёмнике.
• Передача двунаправленных сигналов RS‑232 и ИК по оптоволоконному кабелю для управления AV‑устройствами — сквозной канал для двунаправленных сигналов управления RS‑232 и ИК позволяет управлять удалённым устройством без использования дополнительных кабелей. Для двусторонней передачи данных требуются два оптоволоконных кабеля.
• Периферийная эмуляция на USB-портах HID — обеспечивает повышенную надёжность работы системы благодаря эмуляции постоянного соединения между хост‑устройством и клавиатурой и мышкой с поддержкой HID.
• Поддержка LinkLicense® — лицензия Extron LinkLicense добавляет гибкие возможности, расширяет системный функционал и улучшает возможности устройств Extron.
• Конфигурационный USB-порт на передней панели — обеспечивает простую конфигурацию системы без использования задней панели.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN, WAN или Интернет.
• Управление по RS‑232 — порт RS‑232 для управления и настройки.
• Светодиодные индикаторы состояния в реальном времени для мониторинга и устранения неполадок — светодиодные индикаторы на передней и задней панелях подтверждают наличие сигнала, аутентификацию HDCP, статус оптоволоконного подключения и питание.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Встроенная тестовая таблица цветных полос для калибровки и установки — упрощает настройку и инсталляцию, предоставляя видеосигнал, если источник отсутствует.
• Совместимость с матричными коммутаторами Extron серии FOX3 — обеспечивает создание HDCP-совместимых систем распределения сигнала.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Стандартные разъёмы LC обеспечивают надёжное физическое соединение и точное позиционирование оптического стержня
• Доступные модели: в многомодовом исполнении с длиной волны 850 нм для передачи на умеренные дистанции до 500 м и в одномодовом исполнении на частоте 1310 нм для больших дистанций передачи до 20 км
• Металлический корпус высотой 1U и шириной в половину стойки
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
